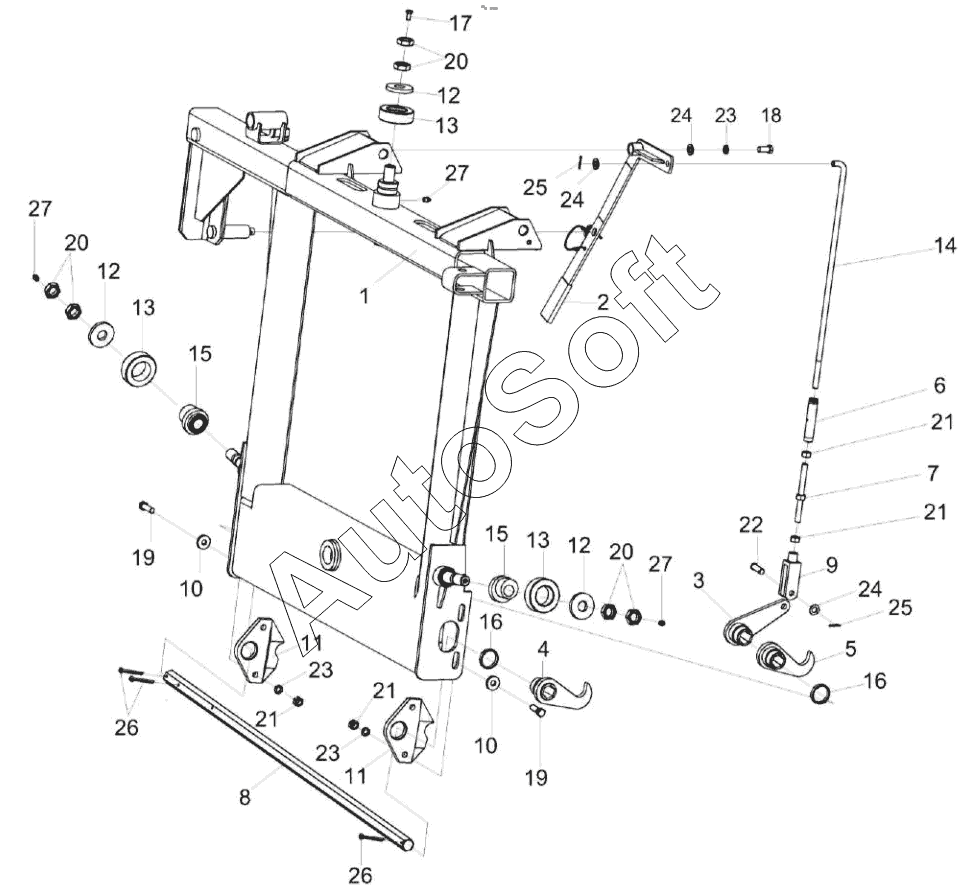

Каталог запасных частей к технике: Гомсельмаш КВК-1-0900000 (2021). Рамка переходная КВК-1-0911000
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
12
13
13
13
14
15
15
16
16
17
18
19
19
20
20
20
21
21
21
21
22
23
23
23
24
24
24
25
25
26
26
27
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК-1-0911000 | К***0 | Рамка переходная | |
| КВС-4-4911080 | К***0 | Тяга | |
| 1 | К***0 | Рама | |
| 2 | К***0 | Рукоятка | |
| 3 | К***0 | Рычаг | |
| 4 | К***0 | Крюк | |
| 5 | К***1 | Крюк | |
| 6 | К***А | Стяжка | |
| 7 | К***0 | Шпилька | |
| 8 | К***8 | Вал фиксатора | |
| 9 | К***1 | Вилка | |
| 10 | К***5 | Шайба | |
| 11 | К***2 | Ловитель | |
| 12 | К***8 | Шайба | |
| 13 | К***6 | Ролик | |
| 14 | К***7 | Тяга | |
| 15 | К***9 | Эксцентрик | |
| 16 | К***5 | Втулка | |
| 17 | Б***6 | Болт М8-6ех16-7796 | |
| 18 | Б***6 | Болт | |
| 19 | Б***6 | Болт М12-6ех40-7796 | |
| 20 | Г***6 | Гайка М24х2-6G-2526 | |
| 21 | Г***5 | Гайка М12-6G-5915 | |
| 22 | О***0 | Ось | |
| 23 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 24 | Ш***1 | Шайба | |
| 25 | Ш***7 | Шплинт 3,2х20-397 | |
| 26 | Ш***7 | Шплинт 6,3х50-397 | |
| 27 | М***3 | Масленка 1.2-19853 |
