Каталог запасных частей к технике: Гомсельмаш КВК-1-0900000 (2021). Подборщик КВК-1-0900010
1
2
3
4
5
5
6
7
8
8
9
9
10
10
12
12
13
13
14
14
15
16
16
17
17
18
18
19
19
20
20
21
21
22
23
23
24
24
24
24
24
24
24
25
25
26
26
27
27
28
28
28
28
29
29
29
30
31
31
32
32
33
33
34

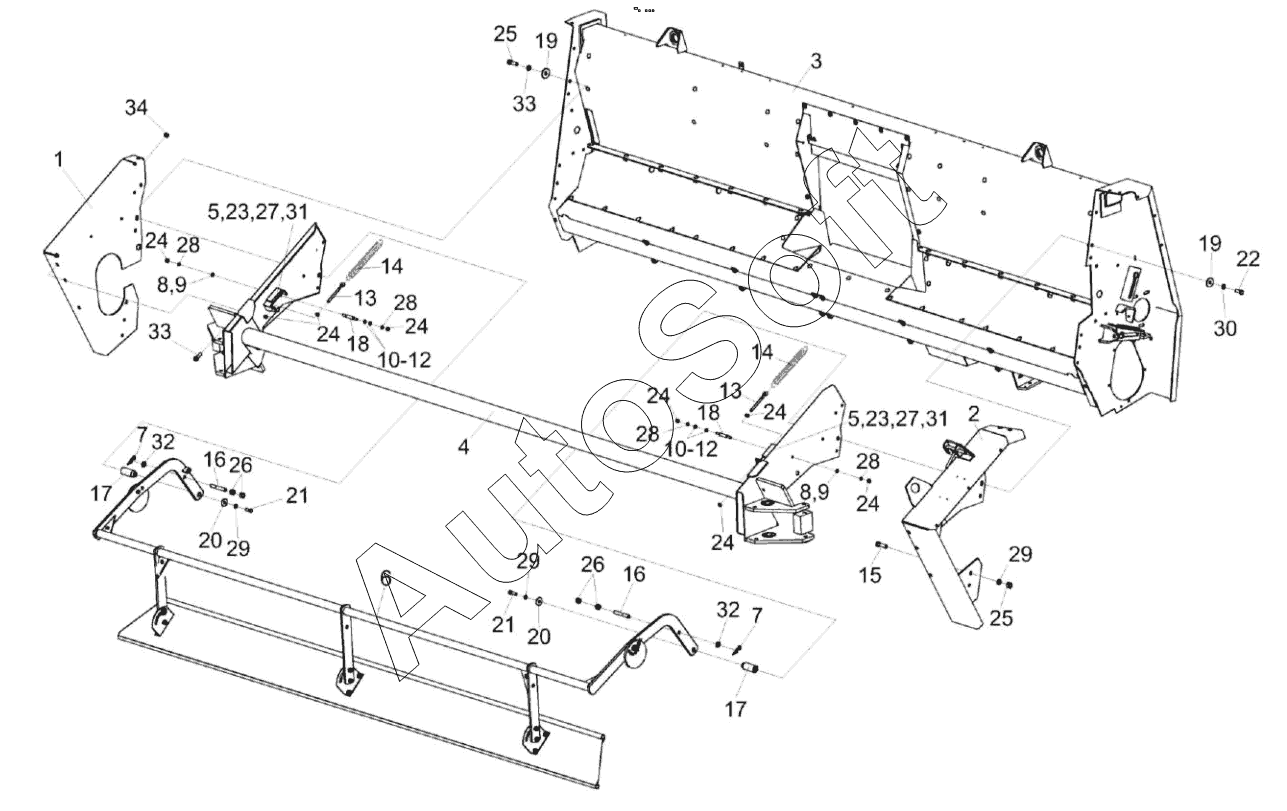

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК-1-0900010 | К***0 | Подборщик | |
| КВК-1-0910040 | К***0 | Рама колес | |
| 1 | К***А | Боковина | |
| 2 | К***0 | Боковина | |
| 3 | К***А | Рама | |
| 4 | К***Б | Рама колес | |
| 5 | К***0 | Амортизатор | |
| 6 | К***0 | Рамка прижимная | |
| 7 | Ж***9 | Шплинт | |
| 8 | К***А | Пластина | |
| 9 | К***1 | Пластина | |
| 10 | К***5 | Шайба | |
| 11 | К***1 | Шайба | |
| 12 | К***2 | Шайба | |
| 13 | К***2 | Захват | |
| 14 | К***А | Пружина | |
| 15 | К***4 | Болт | |
| 16 | К***2 | Палец | |
| 17 | К***6 | Ось | |
| 18 | К***2 | Палец | |
| 19 | К***5 | Шайба | |
| 20 | К***2 | Шайба | |
| 21 | Б***6 | Болт М12-6eх30-7796 | |
| 22 | Б***6 | Болт | |
| 23 | Г***5 | Гайка М6-6G-5915 | |
| 24 | Г***5 | Гайка М10-6G-5915 | |
| 25 | Г***5 | Гайка М12-6G-5915 | |
| 26 | Г***5 | Гайка М16-6G-5915 | |
| 27 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 28 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 29 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 30 | Ш***2 | Шайба | |
| 31 | Ш***8 | Шайба | |
| 32 | Ш***1 | Шайба C.14.01-11371 | |
| 33 | Б***G | Болт | |
| 34 | Г***G | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
