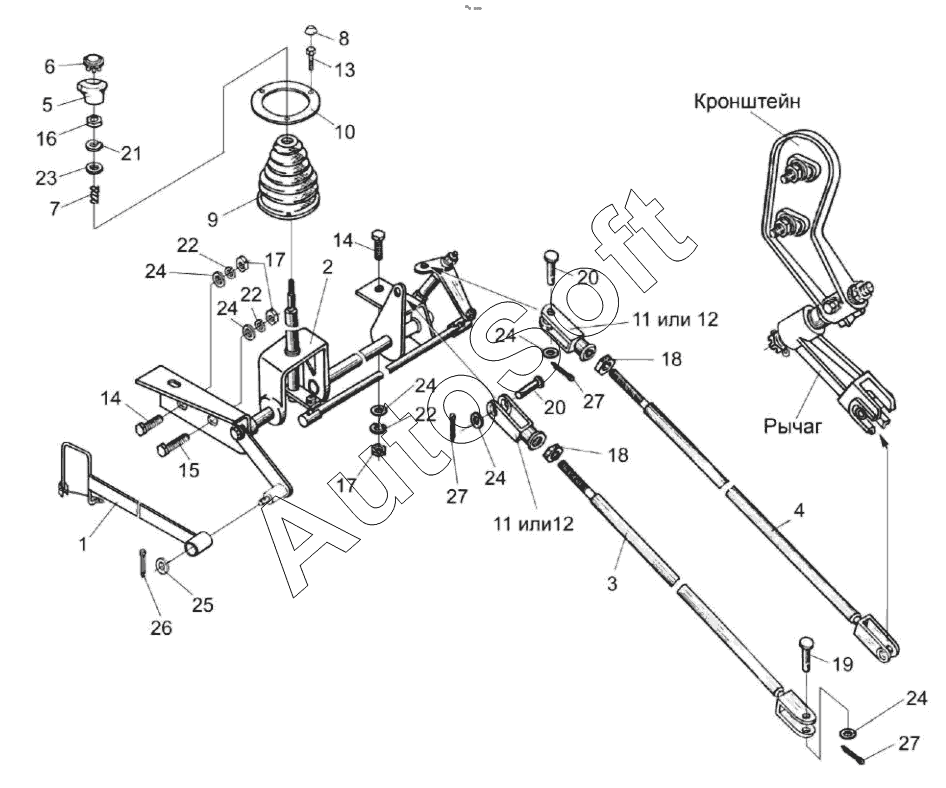

Каталог запасных частей к технике: Гомсельмаш MS280F (2022). Механизм переключения передач
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
14
15
16
17
17
18
18
19
20
20
21
22
22
22
23
24
24
24
24
24
24
25
26
27
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| УЭС-7-0300460 | У***0 | Тяга | |
| УЭС-7-0300470 | У***0 | Тяга | |
| 1 | У***А | Тяга | |
| 2 | У***0 | Блок переключения | |
| 3 | У***0 | Тяга | |
| 4 | У***0 | Тяга | |
| 5 | У***0 | Рукоятка | |
| 6 | У***7 | Заглушка | |
| 7 | У***3 | Пружина | |
| 8 | А***1 | Колпачок | |
| 9 | Р***Б | Чехол | |
| 10 | Р***Б | Кольцо прижимное | |
| 11 | К***Б | Вилка | |
| 12 | К***2 | Вилка | |
| 13 | Б***6 | Болт М8-6ех50-7796 | |
| 14 | Б***6 | Болт М10-6ех30-7796 | |
| 15 | Б***6 | Болт М10-6ех40-7796 | |
| 16 | Г***5 | Гайка М6-6G-5915 | |
| 17 | Г***5 | Гайка М10-6G-5915 | |
| 18 | Г***5 | Гайка М12-6G-5915 | |
| 19 | О***0 | Ось 6-10b12х32-9650 | |
| 20 | О***0 | Ось | |
| 21 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 22 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 23 | Ш***1 | Шайба 6.01-11371 | |
| 24 | Ш***1 | Шайба 10.01-11371 | |
| 25 | Ш***1 | Шайба 12.01-11371 | |
| 26 | Ш***7 | Шплинт 3,2х25-397 | |
| 27 | Ш***7 | Шплинт 3,2х32-397 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
