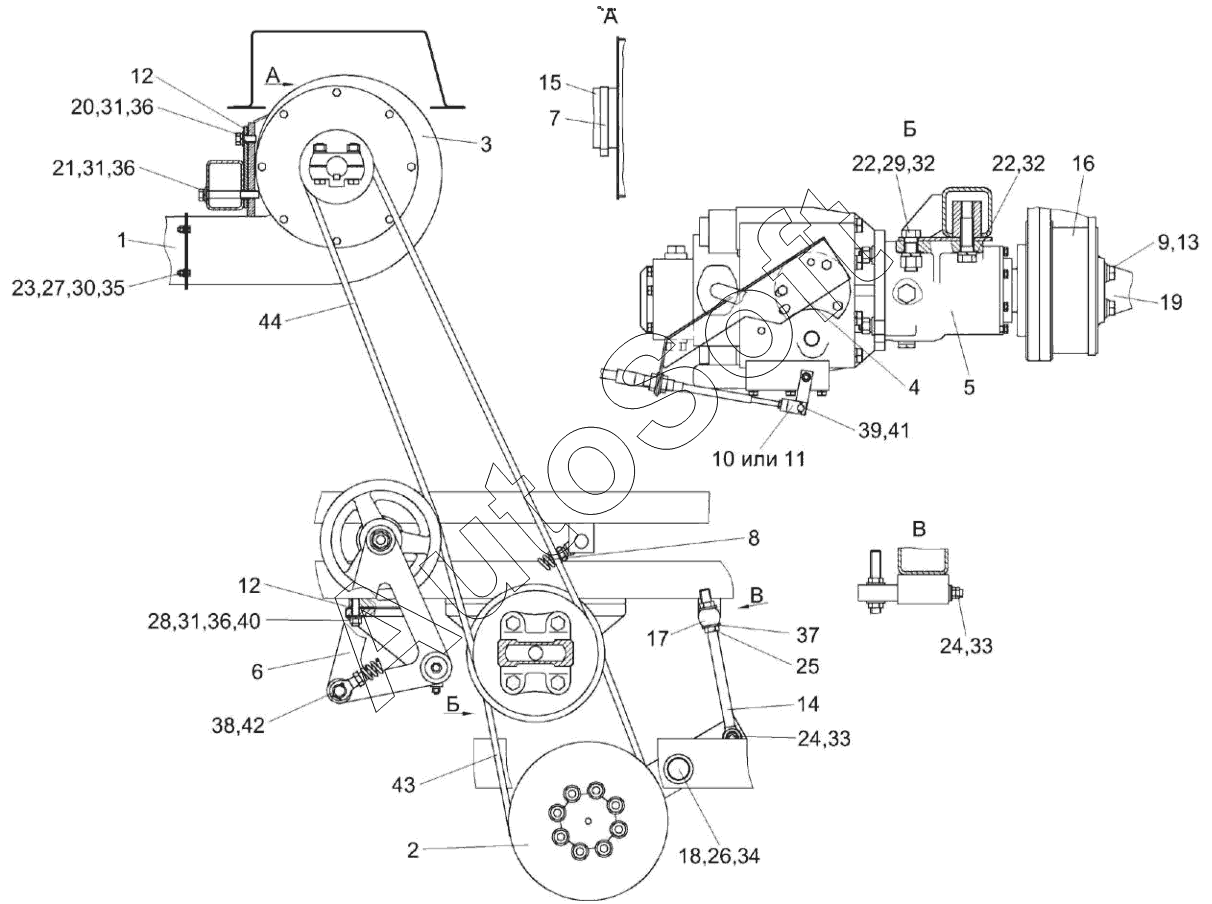

Каталог запасных частей к технике: Гомсельмаш MS280F (2022). Установка привода гидронасоса УЭС-7-1200000-02
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
22
23
24
24
25
26
27
28
29
30
31
31
31
32
32
33
33
34
35
36
36
36
37
38
39
40
41
42
43
43
43
43
44
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | У***0 | Воздухопровод | |
| 2 | У***0 | Привод гидронасоса НШ32 | |
| 3 | У***0 | Вентилятор | |
| 4 | У***А | Кронштейн | |
| 5 | У***2 | Привод гидронасоса | |
| 6 | У***0 | Устройство натяжное | |
| 7 | А***0 | Хомут стяжной | |
| 8 | К***2 | Пружина | |
| 9 | У***1 | Шайба | |
| 10 | У***2 | Вилка | |
| 11 | У***1 | Вилка | |
| 12 | У***2 | Прокладка | |
| 13 | У***2 | Болт | |
| 14 | У***1 | Винт | |
| 15 | У***4 | Рукав | |
| 16 | У***2 | Шкив | |
| 17 | У***2 | Ось | |
| 18 | К***2 | Шайба регулировочная | |
| 19 | Л***2 | Вал карданный | |
| 20 | Б***6 | Болт М12-6ех25-7796 | |
| 21 | Б***6 | Болт | |
| 22 | Б***6 | Болт | |
| 23 | Б***8 | Болт М6-6ех16-7798 | |
| 24 | Г***6 | Гайка М12-6G-2526 | |
| 25 | Г***6 | Гайка М16-6G-2526 | |
| 26 | Г***6 | Гайка М20-6G-2526 | |
| 27 | Г***5 | Гайка М6-6G-5915 | |
| 28 | Г***5 | Гайка М12-6G-5915 | |
| 29 | Г***5 | Гайка М20-6G-5915 | |
| 30 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 31 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 32 | Ш***2 | Шайба | |
| 33 | Ш***8 | Шайба | |
| 34 | Ш***8 | Шайба | |
| 35 | Ш***1 | Шайба С.6.01-11371 | |
| 36 | Ш***1 | Шайба С.12.01-11371 | |
| 37 | Ш***1 | Шайба С.16.01-11371 | |
| 38 | Ш***1 | Шайба С.18.01-11371 | |
| 39 | О***0 | Ось | |
| 40 | Ш***2 | Шпилька | |
| 41 | Ш***7 | Шплинт 1,6х12-397 | |
| 42 | Ш***7 | Шплинт 3,2х32-397 | |
| 43 | Р***5 | Ремень | |
| 43 | Р***w | Ремень | |
| 43 | Р***i | Ремень | |
| 43 | Р***0 | Ремень | |
| 44 | Р***a | Ремень | |
| 44 | Р***2 | Ремень |
