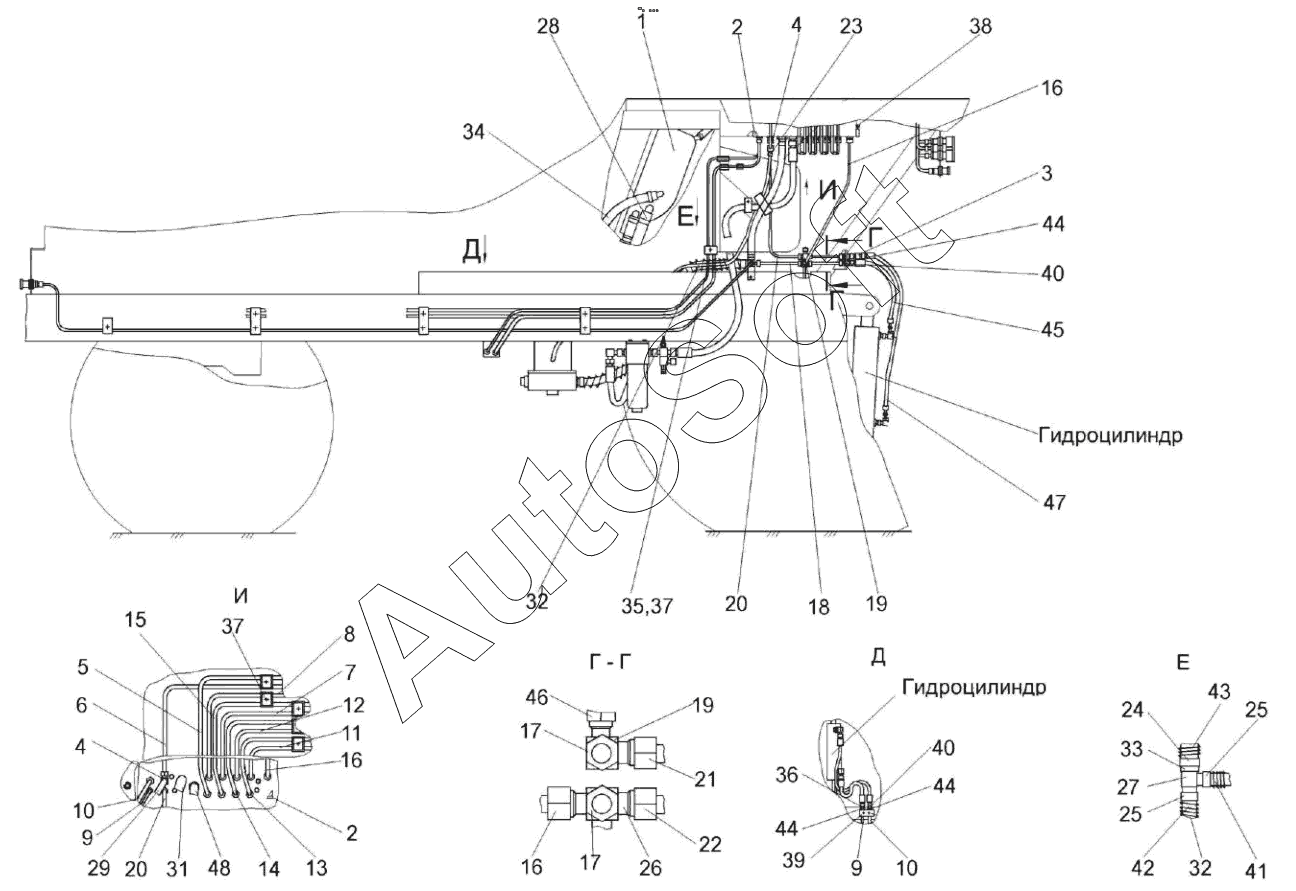

Каталог запасных частей к технике: Гомсельмаш MS280F (2022). Гидросистема рулевого управления и силовых гидроцилиндров УЭС-7-0602000-02
37
37
25
25
26
27
28
29
31
32
32
33
34
35
36
24
38
39
40
40
41
42
43
44
44
44
45
46
47
48
12
1
2
2
3
4
4
5
6
7
8
9
9
10
10
11
13
14
15
16
16
16
17
17
18
19
19
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| УЭС-7-0602000-02 | У***2 | Гидросистема рулевого управления и силовых гидроцилиндров | |
| 1 | У***А | Бак масляный | |
| 2 | У***0 | Гидроблок | |
| 3 | У***0 | Тройник | |
| 4 | У***0 | Тройник | |
| 5 | У***0 | Трубопровод | |
| 6 | У***0 | Трубопровод | |
| 7 | У***0 | Трубопровод | |
| 8 | У***2 | Трубопровод | |
| 9 | У***0 | Трубопровод | |
| 10 | У***0 | Трубопровод | |
| 11 | У***0 | Трубопровод | |
| 12 | У***2 | Трубопровод | |
| 13 | У***0 | Трубопровод | |
| 14 | У***2 | Трубопровод | |
| 15 | У***0 | Трубопровод | |
| 16 | У***0 | Трубопровод | |
| 17 | У***0 | Трубопровод | |
| 18 | У***2 | Трубопровод | |
| 19 | У***0 | Крестовина | |
| 20 | У***0 | Трубопровод | |
| 21 | У***0 | Трубопровод | |
| 22 | У***0 | Трубопровод | |
| 23 | А***0 | Хомут | |
| 24 | А***0 | Хомут стяжной | |
| 25 | А***0 | Хомут | |
| 26 | У***0 | Крестовина | |
| 27 | У***0 | Тройник | |
| 28 | Р***3 | Рукав | |
| 29 | Р***5 | Рукав | |
| 30 | Р***0 | Рукав | |
| 31 | Р***5 | Рукав | |
| 32 | Р***7 | Рукав | |
| 33 | Р***3 | Рукав | |
| 34 | Р***8 | Рукав | |
| 35 | К***1 | Прокладка | |
| 36 | П***А | Штуцер проходной | |
| 37 | У***А | Брус | |
| 38 | У***5 | Задвижка | |
| 39 | У***3 | Кронштейн | |
| 40 | У***2 | Штуцер | |
| 41 | У***2 | Оплетка | |
| 42 | У***3 | Оплетка | |
| 43 | У***6 | Оплетка | |
| 44 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 45 | Р***° | Рукав высокого давления | |
| 46 | Р***0 | Рукав высокого давления | |
| 47 | Р***° | Рукав высокого давления | |
| 48 | Р***0 | Рукав высокого давления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
