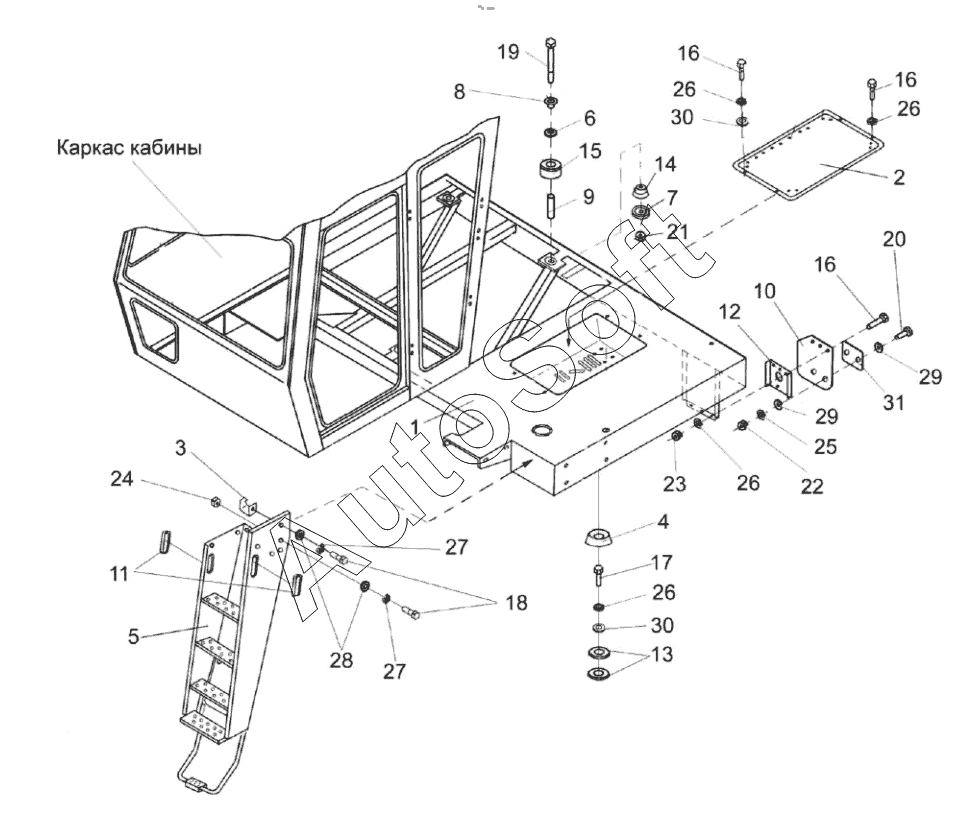

Каталог запасных частей к технике: Гомсельмаш MS280F (2022). Установка трапа УЭС-7-1000030А
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
16
17
18
19
20
21
22
23
24
25
26
26
26
26
27
27
28
29
29
30
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| УЭС-7-1000030А | У***А | Трап | |
| 1 | У***А | Площадка входа | |
| 2 | У***0 | Крышка | |
| 3 | У***0 | Скоба | |
| 4 | У***1 | Упор | |
| 5 | У***А | Трап | |
| 6 | У***7 | Шайба | |
| 7 | У***8 | Шайба | |
| 8 | У***1 | Втулка | |
| 9 | У***9 | Трубка дистанционная | |
| 10 | У***3 | Брызговик | |
| 11 | У***5 | Уплотнение | |
| 12 | У***1 | Кронштейн | |
| 13 | У***1 | Пластина | |
| 14 | 7***4 | Буфер | |
| 15 | 7***1 | Амортизатор | |
| 16 | Б***6 | Болт М8-6ех20-7796 | |
| 17 | Б***6 | Болт М8-6ех25-7796 | |
| 18 | Б***6 | Болт М10-6ех25-7796 | |
| 19 | Б***6 | Болт | |
| 20 | В***3 | Винт В.М6-6ех20-17473 | |
| 21 | Г***6 | Гайка М16-6G-2526 | |
| 22 | Г***5 | Гайка М6-6G-5915 | |
| 23 | Г***5 | Гайка М8-6G-5915 | |
| 24 | Г***5 | Гайка М10-6G-5915 | |
| 25 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 26 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 27 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 28 | Ш***8 | Шайба | |
| 29 | Ш***1 | Шайба С.6.01-11371 | |
| 30 | Ш***1 | Шайба | |
| 31 | 3***1 | Световозвращатель |
