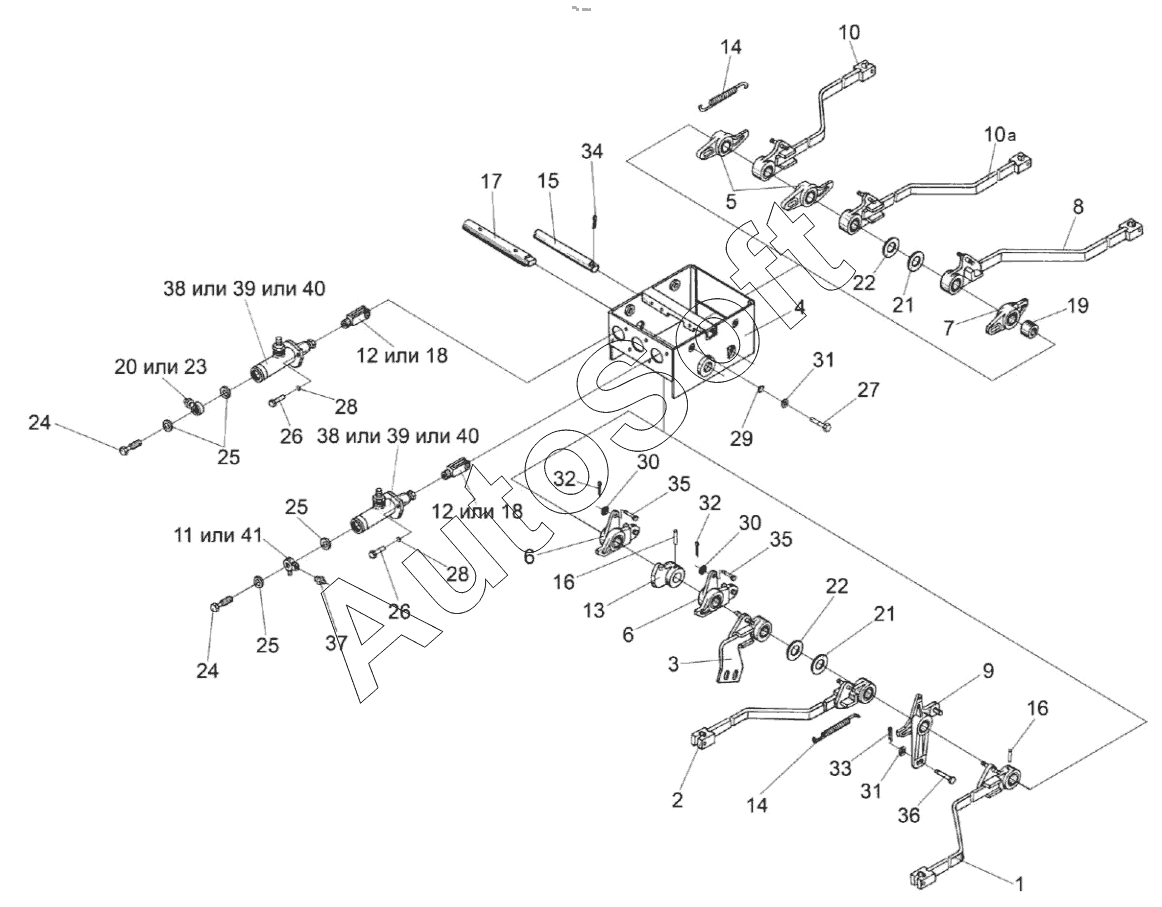

Каталог запасных частей к технике: Гомсельмаш MS280F (2022). Привод УЭС-7-0300610
1
2
3
4
5
6
6
7
8
9
10
10а
11
12
12
13
14
14
15
16
16
17
18
18
19
20
21
21
22
22
23
24
24
25
25
25
26
26
27
28
28
29
30
30
31
31
32
32
33
34
35
35
36
37
38
38
39
39
40
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| УЭС 0302300 | У***0 | Главный цилиндр | |
| УЭС-7-0300140 | У***0 | Привод | |
| УЭС-7-0300610 | У***0 | Привод | |
| 1 | У***0 | Рычаг | |
| 10 | У***А | Рычаг | |
| 10а | У***А | Рычаг | |
| 11 | У***0 | Угольник | |
| 12 | У***6 | Вилка | |
| 13 | У***А | Рычаг | |
| 14 | У***А | Пружина | |
| 15 | У***2 | Ось | |
| 16 | У***3 | Штифт | |
| 17 | У***4 | Вал | |
| 18 | У***4 | Вилка | |
| 19 | У***8 | Втулка | |
| 2 | У***0 | Рычаг | |
| 20 | У***2 | Угольник | |
| 21 | К***2 | Шайба | |
| 22 | К***8 | Шайба регулировочная | |
| 23 | Р***7 | Угольник | |
| 24 | 5***3 | Болт | |
| 25 | 7***5 | Прокладка | |
| 26 | Б***6 | Болт М8-6ех25-7796 | |
| 27 | Б***6 | Болт М10-6ех20-7796 | |
| 28 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 29 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 3 | У***0 | Рычаг | |
| 30 | Ш***1 | Шайба С.8.01-11371 | |
| 31 | Ш***1 | Шайба С.10.01-11371 | |
| 32 | Ш***7 | Шплинт 2х18-397 | |
| 33 | Ш***7 | Шплинт 3,2х20-397 | |
| 34 | Ш***7 | Шплинт 5х32-397 | |
| 35 | О***0 | Ось | |
| 36 | О***0 | Ось | |
| 37 | В***Э | Выключатель света «стоп» гидравлический | |
| 38 | Р***0 | Главный цилиндр | |
| 39 | Е***3 | Главный цилиндр | |
| 4 | У***0 | Кронштейн | |
| 40 | Т***0 | Цилиндр главный привода тормозов | |
| 41 | 5***6 | Угольник | |
| 5 | У***А | Рычаг | |
| 6 | У***А | Рычаг | |
| 7 | У***А | Рычаг | |
| 8 | У***А | Рычаг | |
| 9 | У***А | Рычаг |
