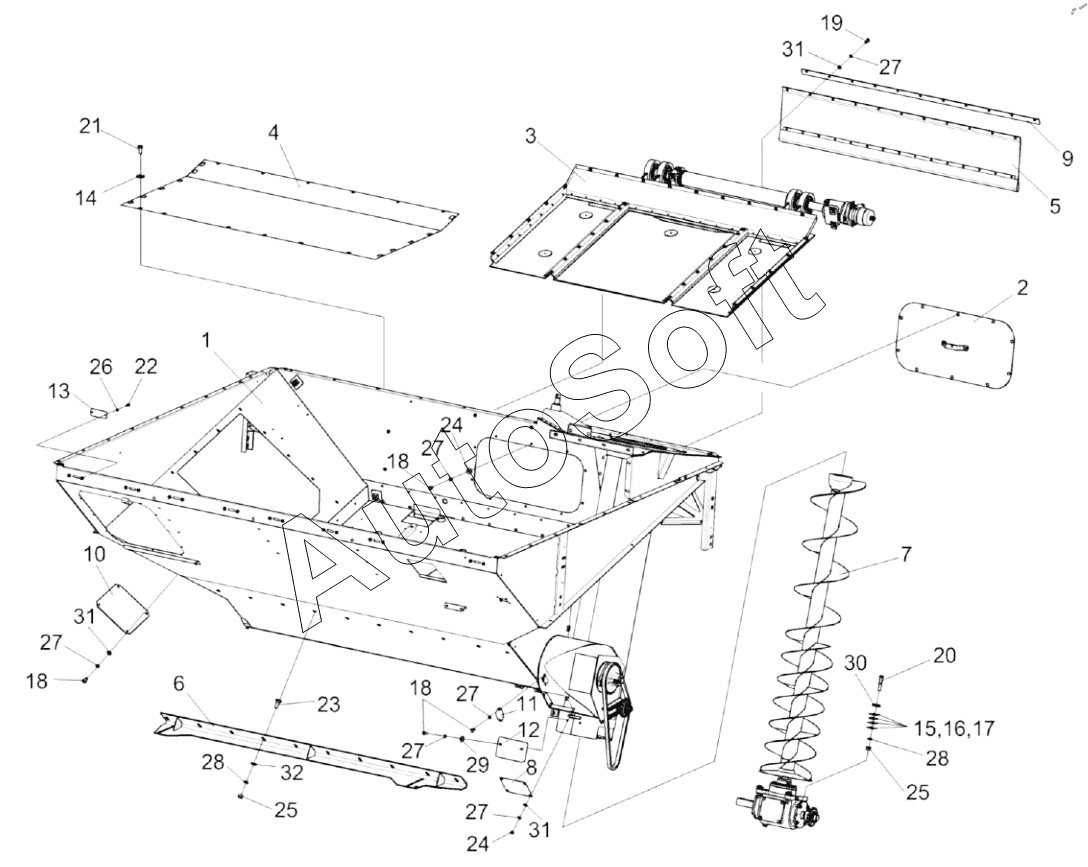

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2019). Бункер КЗК-12А-1-0203000-01
25
25
17
18
18
18
19
20
21
22
23
24
24
16
26
27
27
27
27
27
27
28
28
29
30
31
31
31
32
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12А-1-0203000-01 | К***1 | Бункер | |
| 1 | К***1 | Основание | |
| 2 | К***0 | Крышка | |
| 3 | К***0 | Вибродно | |
| 4 | К***0 | Настил | |
| 5 | К***А | Фартук | |
| 6 | К***0 | Опора | |
| 7 | К***0 | Шнек наклонный | |
| 8 | К***Б | Крышка | |
| 9 | К***3 | Планка | |
| 10 | К***9 | Крышка | |
| 11 | К***1 | Крышка | |
| 12 | К***А | Крышка | |
| 13 | К***3 | Крышка | |
| 14 | К***2 | Шайба | |
| 15 | К***3 | Шайба | |
| 16 | К***1 | Шайба | |
| 17 | К***2 | Шайба | |
| 18 | Б***6 | Болт М8-6eх16-7796 | |
| 19 | Б***6 | Болт М8-6eх20-7796 | |
| 20 | Б***6 | Болт | |
| 21 | Б***6 | Болт М12-6eх25-7796 | |
| 22 | Б***8 | Болт М6-6eх14-7798 | |
| 23 | Б***2 | Болт | |
| 24 | Г***5 | Гайка М8-6G-5915 | |
| 25 | Г***5 | Гайка М12-6G-5915 | |
| 26 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 27 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 28 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 29 | Ш***8 | Шайба | |
| 30 | Ш***8 | Шайба | |
| 31 | Ш***1 | Шайба | |
| 32 | Ш***1 | Шайба C.12.01-11371 |
