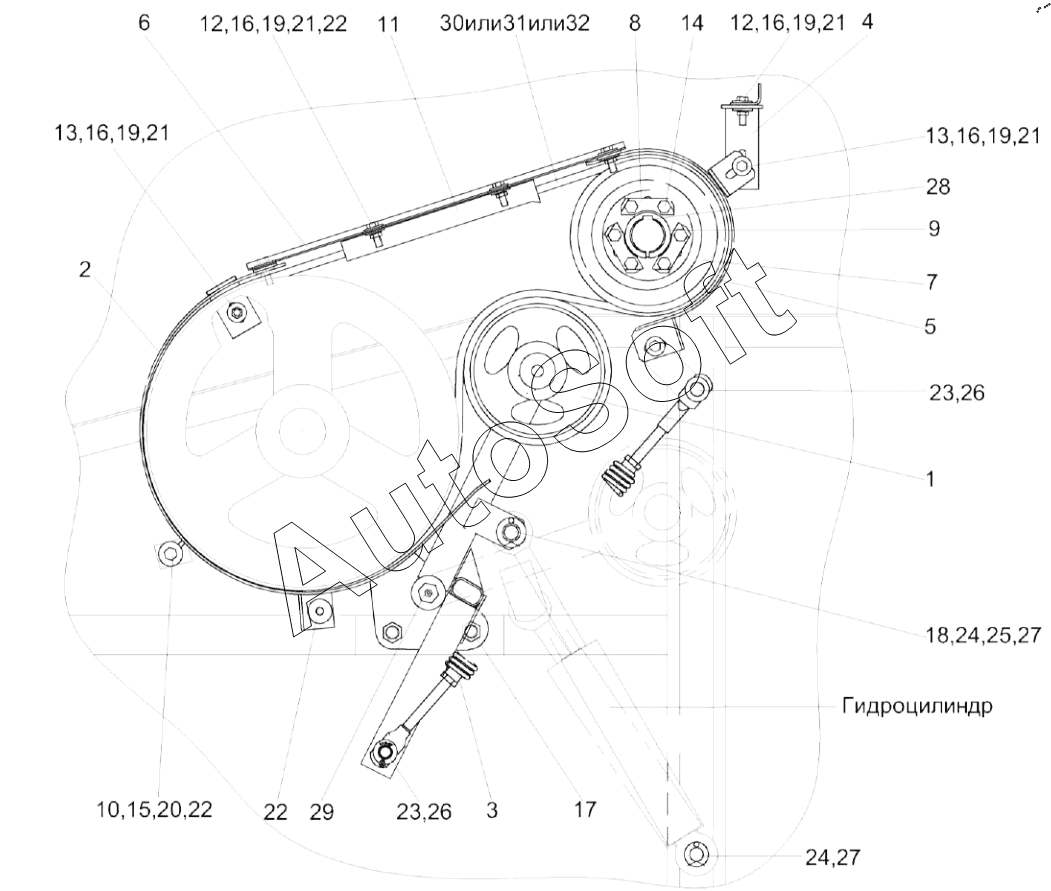

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2019). Установка привода вибродна КЗК-12А-1-0223000
25
17
18
19
19
19
19
20
21
21
21
21
22
22
22
23
23
24
24
16
16
16
16
26
26
27
27
28
29
30
31
32
15
14
13
13
12
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12А-1-0223000 | К***0 | Установка привода вибродна | |
| 1 | К***0 | Рычаг | |
| 2 | К***0 | Щиток | |
| 3 | К***0 | Пружина | |
| 4 | К***0 | Кронштейн | |
| 5 | К***А | Щиток | |
| 6 | К***5 | Пластина | |
| 7 | К***3 | Шкив | |
| 8 | К***3 | Пластина | |
| 9 | К***2 | Ступица | |
| 10 | К***7 | Шайба | |
| 11 | К***А | Кронштейн | |
| 12 | Б***6 | Болт | |
| 13 | Б***6 | Болт | |
| 14 | Б***6 | Болт | |
| 15 | Б***6 | Болт | |
| 16 | Г***5 | Гайка М8-6G - 5915 | |
| 17 | Г***6 | Гайка | |
| 18 | О***0 | Ось | |
| 19 | Ш***2 | Шайба 8Т 65Г - 6402 | |
| 20 | Ш***2 | Шайба 10Т 65Г - 6402 | |
| 21 | Ш***8 | Шайба | |
| 22 | Ш***8 | Шайба | |
| 23 | Ш***1 | Шайба | |
| 24 | Ш***9 | Шайба | |
| 25 | Ш***1 | Шайба | |
| 26 | Ш***7 | Шплинт | |
| 27 | Ш***7 | Шплинт | |
| 28 | Ш***0 | Шпонка | |
| 29 | М***3 | Масленка | |
| 30 | B***i | Ремень | |
| 31 | H***0 | Ремень | |
| 32 | B***w | Ремень |
