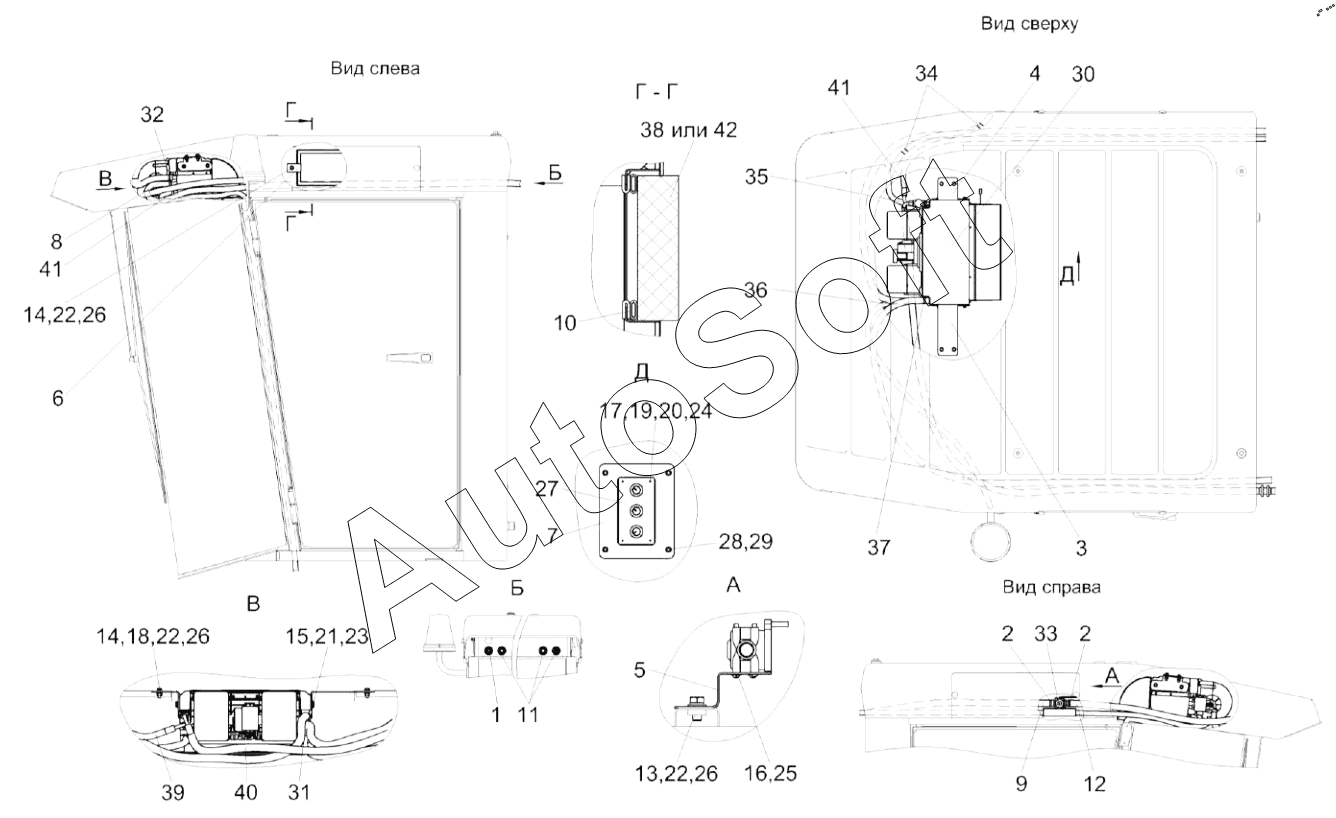

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2019). Установка испарителя КЗК-12-0113040-01
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
22
22
23
24
25
26
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0113040-01 | К***1 | Установка испарителя | |
| 1 | К***1 | Установка втулок | |
| 2 | А***0 | Хомут | |
| 3 | К***А | Кронштейн | |
| 4 | К***А | Кронштейн | |
| 5 | К***1 | Кронштейн | |
| 6 | К***2 | Прижим | |
| 7 | К***2 | Панель | |
| 8 | К***2 | Рукав 16x25-1,6-10362 | |
| 9 | К***2 | Шланг | |
| 10 | К***9 | Уплотнитель | |
| 11 | К***1 | Втулка | |
| 12 | Р***1 | Рукав | |
| 13 | Б***6 | Болт М8-6ех16-7796 | |
| 14 | Б***6 | Болт М8-6ех25-7796 | |
| 15 | Б***8 | Болт М6-6ех20-7798 | |
| 16 | В***1 | Винт | |
| 17 | В***3 | Винт | |
| 18 | Г***5 | Гайка М8-6G-5915 | |
| 19 | Г***7 | Гайка | |
| 20 | Ш***2 | Шайба 3 65Г-6402 | |
| 21 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 22 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 23 | Ш***8 | Шайба | |
| 24 | Ш***1 | Шайба | |
| 25 | Ш***1 | Шайба С.4.01-11371 | |
| 26 | Ш***1 | Шайба С.8.01-11371 | |
| 27 | 9***0 | Блок управления | |
| 28 | В***0 | Винт | |
| 29 | 6***4 | Держатель | |
| 30 | 0***0 | Испарительно-отопительный блок с воздуховодом | |
| 31 | 0***0 | Кольцо уплотнительное 9/16 | |
| 32 | 0***0 | Кольцо уплотнительное 7/8 | |
| 33 | 1***0 | Кран отопителя | |
| 34 | Л***а | Лента стяжная зубчатая | |
| 35 | 0***0 | Трубка | |
| 36 | 0***0 | Трубка | |
| 37 | 0***0 | Уплотнение | |
| 38 | П***0 | Фильтр приточного воздуха ПВ-470 | |
| 39 | 0***0 | Хладонопровод | |
| 40 | 0***0 | Хладонопровод | |
| 41 | T***2 | Хомут червячный | |
| 42 | В***4 | Элемент фильтрующий |
