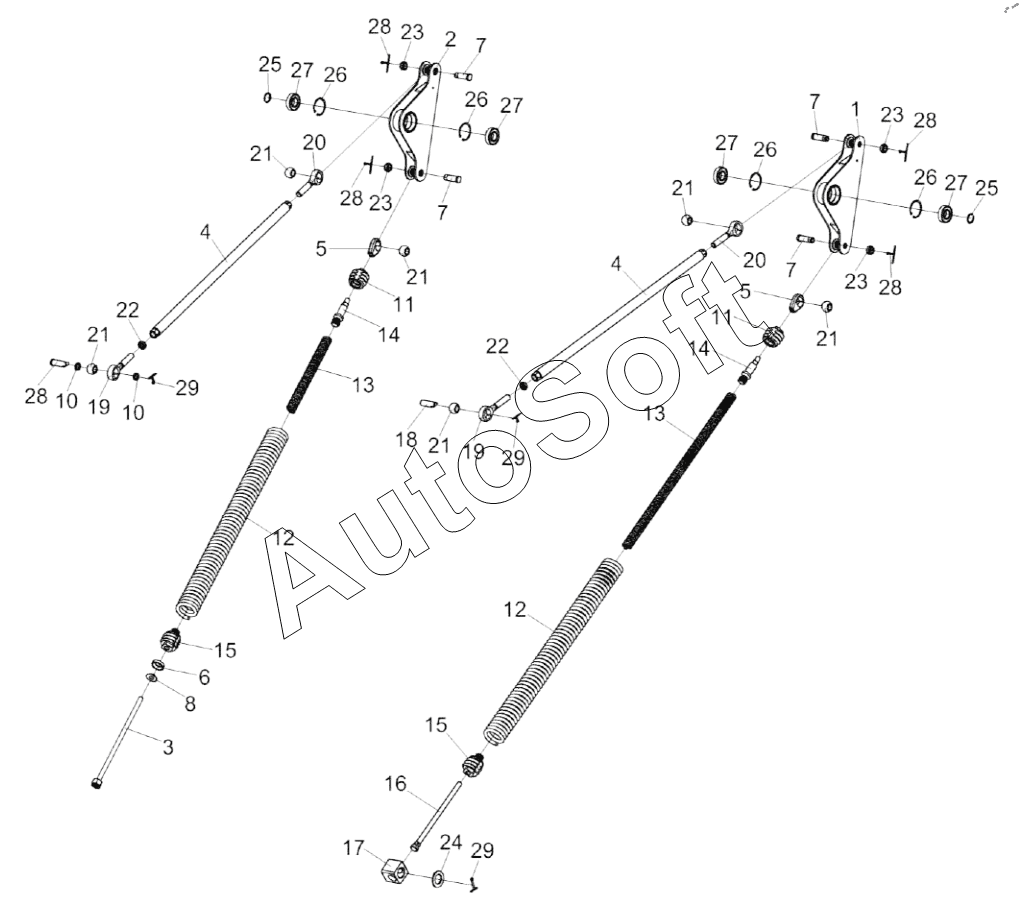

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2019). Механизм продольного копирования КЗК-12А-1-1805000
1
2
3
4
4
5
5
6
7
7
7
7
8
10
10
11
11
12
12
13
13
14
14
15
15
16
17
18
19
19
20
20
21
21
21
21
21
21
22
22
23
23
23
23
24
25
25
26
26
26
26
27
27
27
27
28
28
28
28
28
29
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-1805040 | К***0 | Тяга | |
| КЗК-12А-1-1805000 | К***0 | Механизм продольного копирования | |
| КЗК-12А-1-1805010 | К***0 | Рычаг | |
| КЗК-12А-1-1805010-01 | К***1 | Рычаг | |
| КЗК-12А-1-1805030 | К***0 | Блок пружин | |
| 1 | К***0 | Рычаг | |
| 2 | К***1 | Рычаг | |
| 3 | К***0 | Винт | |
| 4 | К***0 | Труба | |
| 5 | К***3 | Головка | |
| 6 | К***4 | Шайба | |
| 7 | К***5 | Ось | |
| 8 | К***6 | Шайба | |
| 9 | К***7 | Ось | |
| 10 | К***5 | Втулка | |
| 11 | К***1 | Пробка | |
| 12 | К***1 | Пружина | |
| 13 | К***2 | Пружина | |
| 14 | К***4 | Тяга | |
| 15 | К***8 | Пробка | |
| 16 | К***А | Болт | |
| 17 | К***4 | Шарнир | |
| 18 | К***1 | Палец | |
| 19 | П***3 | Головка | |
| 20 | П***1 | Головка | |
| 21 | 6***5 | Шар | |
| 22 | Г***6 | Гайка | |
| 23 | Г***5 | Гайка М20х1,5-6G-5935 | |
| 24 | Ш***0 | Шайба | |
| 25 | К***2 | Кольцо В30-13942 | |
| 26 | К***3 | Кольцо В62-13943 | |
| 27 | 6***2 | Подшипник | |
| 28 | Ш***7 | Шплинт 4х36-397 | |
| 29 | Ш***7 | Шплинт 6,3х45-397 |
