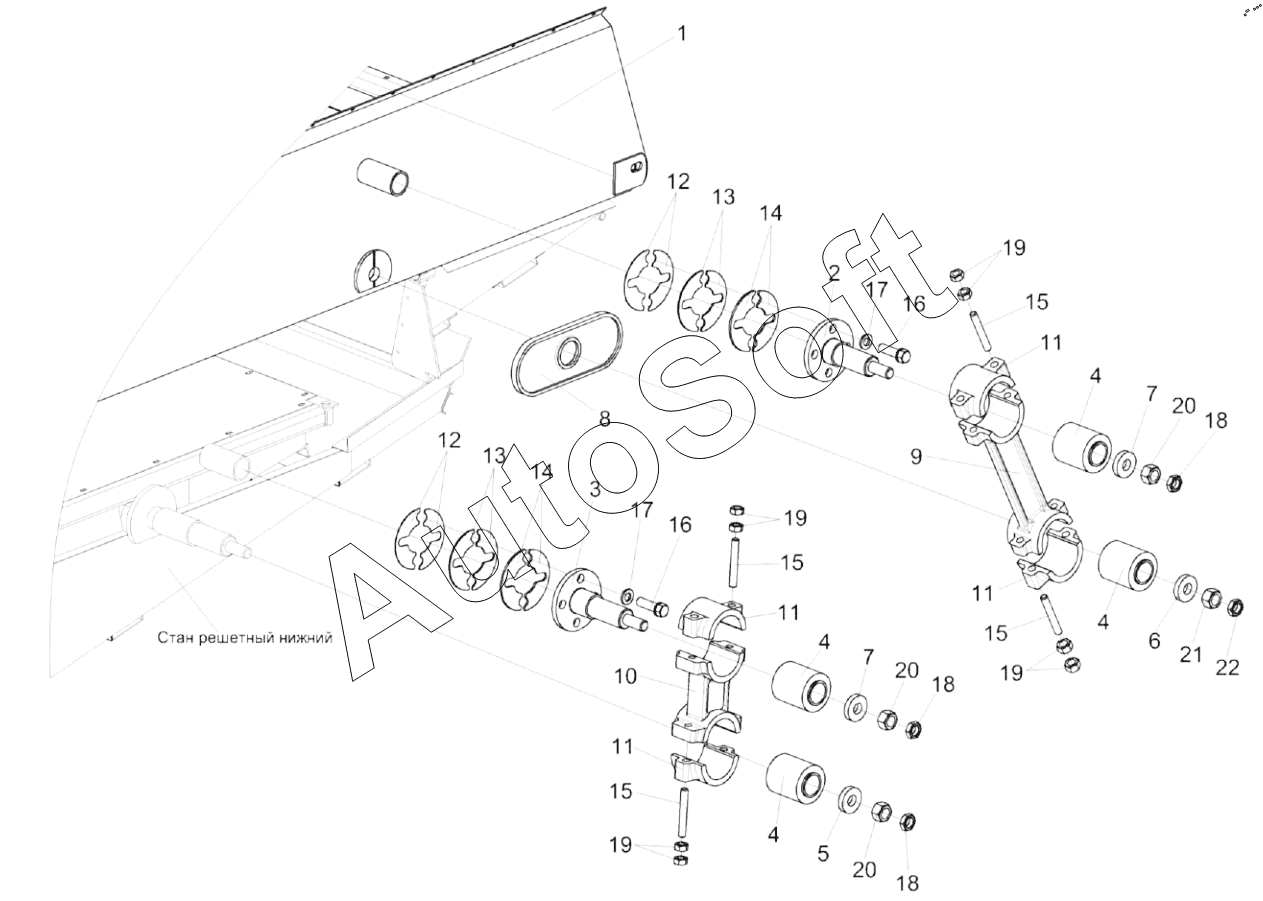

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2019). Установка привода стана решетного верхнего КЗК-10-0260000
1
2
3
4
4
4
4
5
6
7
7
8
9
9
11
11
11
11
12
12
13
13
14
14
15
15
15
15
16
16
17
17
18
18
18
18
18
19
19
19
19
20
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12А-1-0202000-01 | К***1 | Очистка | |
| КЗР 0202190Б-02 | К***2 | Рычаг | |
| КЗР 0202190Б-03 | К***3 | Рычаг | |
| 1 | К***0 | Стан решетный верхний | |
| 2 | К***0 | Ось | |
| 3 | К***1 | Ось | |
| 4 | К***0 | Сайлентблок | |
| 5 | К***4 | Шайба | |
| 6 | К***1 | Шайба | |
| 7 | К***2 | Шайба | |
| 8 | К***Б | Уплотнение | |
| 9 | К***2 | Рычаг | |
| 10 | К***3 | Рычаг | |
| 11 | К***А | Крышка | |
| 12 | К***6 | Шайба | |
| 13 | К***1 | Шайба | |
| 14 | К***2 | Шайба | |
| 15 | К***А | Шпилька | |
| 16 | К***1 | Болт | |
| 17 | У***7 | Шайба | |
| 18 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 19 | Г***5 | Гайка М10х1,25-6G-5915 | |
| 20 | Г***5 | Гайка | |
| 21 | Г***5 | Гайка М20х1,5-6G-5915 | |
| 22 | Г***6 | Гайка М20х1,5-6G-5916 |
