Каталог запасных частей к технике: Гомсельмаш КЗС-4118К ПАЛЕССЕ GS 4118 (2019). Бункер КЗК-3219-0203000
26
18
19
20
21
21
22
22
22
23
23
24
24
25
17
27
27
28
28
29
29
30
30
30
30
30
30
30
30
31
31
31
31
32
32
32
32
32
32
32
32
33
33
33
33
34
34
34
34
9
1
2
3
4
5
6
7
8
10
11
12
12
13
14
15
16

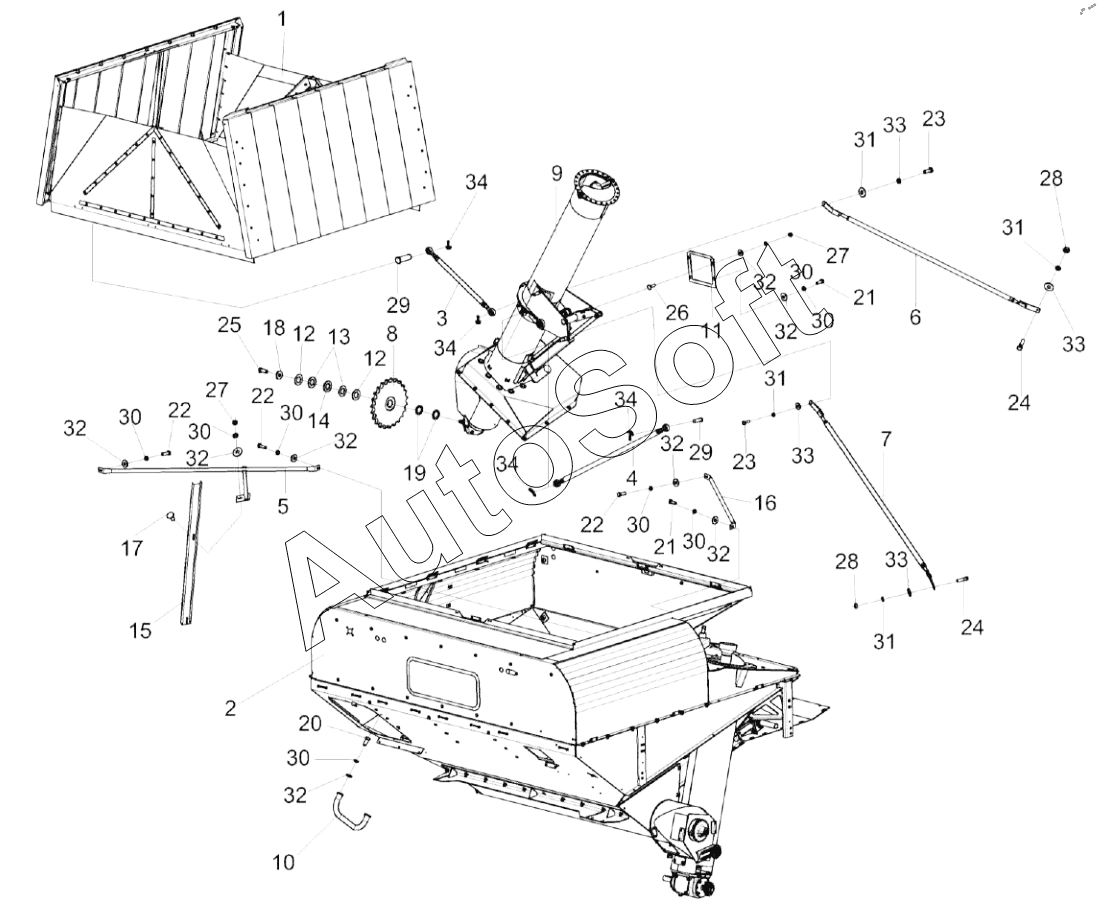

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-3219-0203000 | К***0 | Бункер | |
| 1 | К***0 | Установка крыши бункера | |
| 2 | К***0 | Бункер | |
| 3 | К***0 | Тяга | |
| 4 | К***1 | Тяга | |
| 5 | К***0 | Поперечина | |
| 6 | К***0 | Раскос | |
| 7 | К***1 | Раскос | |
| 8 | К***0 | Звездочка | |
| 9 | К***0 | Шнек загрузной зерновой | |
| 10 | К***0 | Поручень | |
| 11 | К***2 | Прокладка | |
| 12 | К***2 | Шайба | |
| 13 | К***1 | Шайба | |
| 14 | К***2 | Шайба | |
| 15 | К***7 | Желоб | |
| 16 | К***3 | Поперечина | |
| 17 | К***1 | Болт | |
| 18 | К***2 | Шайба | |
| 19 | П***А | Шайба | |
| 20 | Б***6 | Болт М8-6eх16-7796 | |
| 21 | Б***6 | Болт М8-6eх20-7796 | |
| 22 | Б***6 | Болт М8-6eх25-7796 | |
| 23 | Б***6 | Болт М10-6eх25-7796 | |
| 24 | Б***6 | Болт М10-6eх35-7796 | |
| 25 | Б***6 | Болт М12-6eх30-7796 | |
| 26 | Б***2 | Болт М8-6eх30-7802 | |
| 27 | Г***5 | Гайка М8-6G-5915 | |
| 28 | Г***5 | Гайка М10-6G-5915 | |
| 29 | О***0 | Ось 6-20 b12х60-9650 | |
| 30 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 31 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 32 | Ш***8 | Шайба C 8.01-6958 | |
| 33 | Ш***1 | Шайба C.10.01-11371 | |
| 34 | Ш***7 | Шплинт 5х32-397 |
