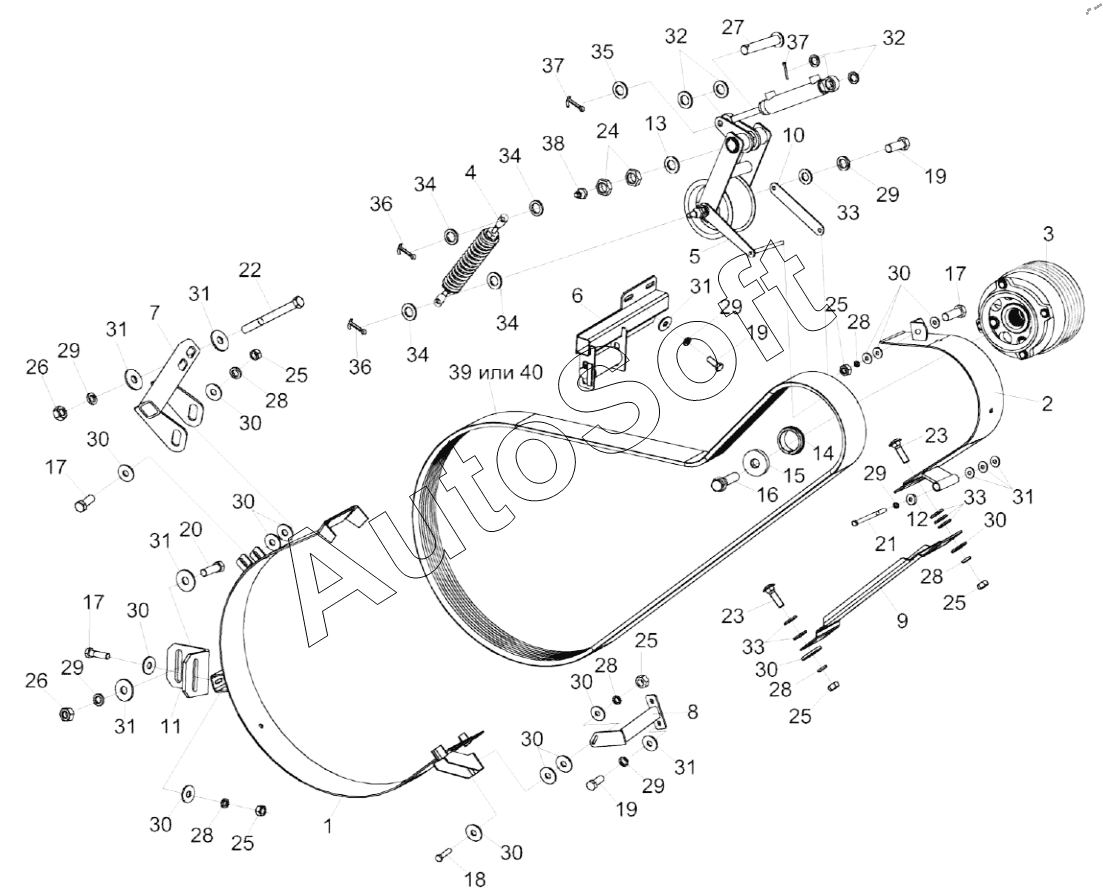

Каталог запасных частей к технике: Гомсельмаш КЗС-4118К ПАЛЕССЕ GS 4118 (2019). Привод главного контрпривода КЗК-4118-0220000
31
31
31
31
31
31
31
21
22
23
23
24
25
25
25
25
25
25
26
26
27
28
28
28
28
28
28
29
29
29
29
29
29
30
30
30
30
30
30
30
30
30
30
30
20
32
32
33
33
33
34
34
34
34
35
36
36
37
37
38
39
40
10
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
17
17
18
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-4118-0220000 | К***0 | Привод главного контрпривода | |
| 1 | К***0 | Щиток | |
| 2 | К***0 | Щиток | |
| 3 | К***0 | Шкив | |
| 4 | К***0 | Пружина | |
| 5 | К***0 | Рычаг | |
| 6 | К***0 | Ограничитель | |
| 7 | К***0 | Кронштейн | |
| 8 | К***1 | Опора | |
| 9 | К***6 | Щиток | |
| 10 | К***3 | Серьга | |
| 11 | К***4 | Уголок | |
| 12 | К***7 | Шайба | |
| 13 | К***1 | Шайба | |
| 14 | К***1 | Втулка | |
| 15 | К***3 | Шайба | |
| 16 | К***7 | Болт | |
| 17 | Б***6 | Болт М8-6eх30-7796 | |
| 18 | Б***6 | Болт М8-6eх35-7796 | |
| 19 | Б***6 | Болт М10-6eх25-7796 | |
| 20 | Б***6 | Болт М10-6eх30-7796 | |
| 21 | Б***6 | Болт М10-6eх110-7796 | |
| 22 | Б***6 | Болт М10-6eх170-7796 | |
| 23 | Б***2 | Болт М8-6eх30-7802 | |
| 24 | Г***6 | Гайка М20-6G-2526 | |
| 25 | Г***5 | Гайка М8-6G-5915 | |
| 26 | Г***5 | Гайка М10-6G-5915 | |
| 27 | О***0 | Ось 6-20 b12х55-9650 | |
| 28 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 29 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 30 | Ш***8 | Шайба С.8.01-6958 | |
| 31 | Ш***8 | Шайба С.10.01-6958 | |
| 32 | Ш***9 | Шайба 20.01-9649 | |
| 33 | Ш***1 | Шайба С.10.01-11371 | |
| 34 | Ш***1 | Шайба С.16.01-11371 | |
| 35 | Ш***1 | Шайба С.20.01-11371 | |
| 36 | Ш***7 | Шплинт 4х25-397 | |
| 37 | Ш***7 | Шплинт 5х32-397 | |
| 38 | М***3 | Масленка | |
| 39 | 5***a | Ремень | |
| 40 | 5***A | Ремень |
