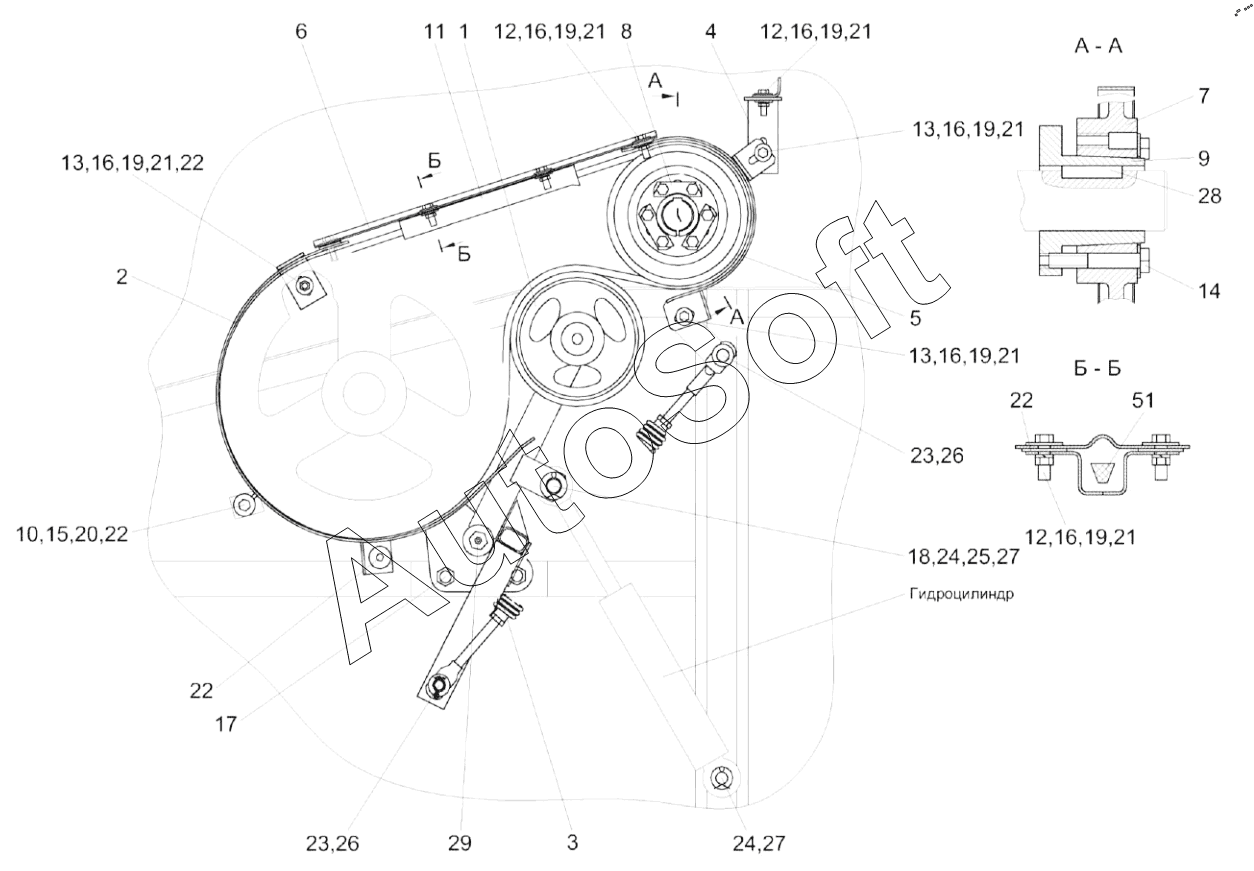

Каталог запасных частей к технике: Гомсельмаш КЗС-4118К ПАЛЕССЕ GS 4118 (2019). Установка привода вибродна КЗК-12А-1-0223000
25
17
18
19
19
19
19
19
19
20
21
21
21
21
21
21
22
22
22
22
23
23
24
24
16
16
16
16
16
16
26
26
27
27
28
29
15
14
13
13
13
12
12
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12А-1-0223000 | К***0 | Установка привода вибродна | |
| 1 | К***0 | Рычаг | |
| 2 | К***0 | Щиток | |
| 3 | К***0 | Пружина | |
| 4 | К***0 | Кронштейн | |
| 5 | К***А | Щиток | |
| 6 | К***5 | Пластина | |
| 7 | К***3 | Шкив | |
| 8 | К***3 | Пластина | |
| 9 | К***2 | Ступица | |
| 10 | К***7 | Шайба | |
| 11 | К***А | Кронштейн | |
| 12 | Б***6 | Болт М8-6eх25-7796 | |
| 13 | Б***6 | Болт М8-6eх35-7796 | |
| 14 | Б***6 | Болт М10-6eх60-7796 | |
| 15 | Б***6 | Болт М10-6eх90-7796 | |
| 16 | Г***5 | Гайка М8-6G-5915 | |
| 17 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 18 | О***0 | Ось | |
| 19 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 20 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 21 | Ш***8 | Шайба C 8.01-6958 | |
| 22 | Ш***8 | Шайба C 10.01-6958 | |
| 23 | Ш***1 | Шайба C.16.01-11371 | |
| 24 | Ш***9 | Шайба 20.01-9649 | |
| 25 | Ш***1 | Шайба C.20.01-11371 | |
| 26 | Ш***7 | Шплинт 4х25-397 | |
| 27 | Ш***7 | Шплинт 5х32-397 | |
| 28 | Ш***0 | Шпонка 12х8х50-23360 | |
| 29 | М***3 | Масленка | |
| 30 | B***i | Ремень | |
| 30 | B***w | Ремень | |
| 30 | H***0 | Ремень HB 1890 |
