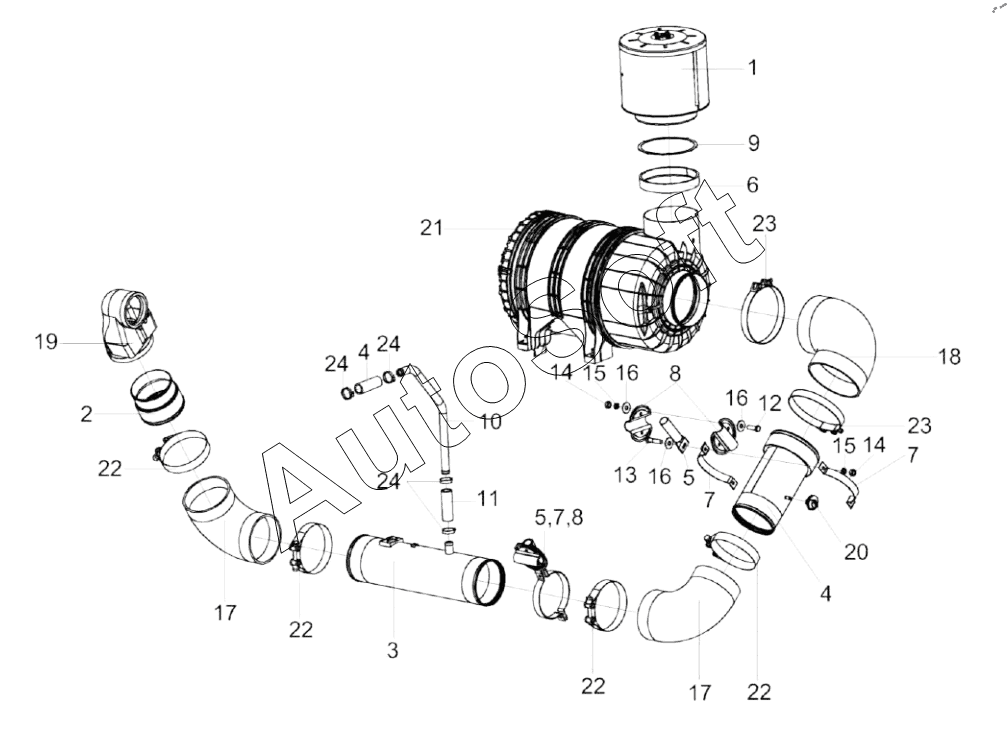

Каталог запасных частей к технике: Гомсельмаш КЗС-4118К ПАЛЕССЕ GS 4118 (2019). Установка фильтра воздушного КЗК-4118-0106080
1
2
3
4
4
5
5
6
7
7
7
8
8
9
10
11
12
13
14
14
15
15
16
16
16
17
17
18
19
20
21
22
22
22
22
23
23
24
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-4118-0106080 | К***0 | Установка фильтра воздушного | |
| 1 | К***0 | Воздухозаборник вращающийся | |
| 2 | К***0 | Труба | |
| 3 | К***0 | Труба воздушная | |
| 4 | К***0 | Труба воздушная | |
| 5 | К***1 | Труба | |
| 6 | К***6 | Прокладка | |
| 7 | К***1 | Хомут | |
| 8 | К***7 | Кронштейн | |
| 9 | К***4 | Проставка | |
| 10 | К***8 | Труба | |
| 11 | Р***5 | Рукав | |
| 12 | Б***6 | Болт М8-6eХ25-7796 | |
| 13 | Б***6 | Болт М8-6eХ35-7796 | |
| 14 | Г***5 | Гайка М8-6G-5915 | |
| 15 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 16 | Ш***1 | Шайба | |
| 17 | P***5 | Патрубок | |
| 18 | P***6 | Патрубок | |
| 19 | C***7 | Патрубок впускной угловой с хомутами | |
| 20 | П***р | Переключатель | |
| 21 | X***2 | Фильтр воздушный | |
| 22 | G***2 | Хомут без компенсатора | |
| 23 | G***2 | Хомут без компенсатора | |
| 24 | Х***2 | Хомут червячный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
