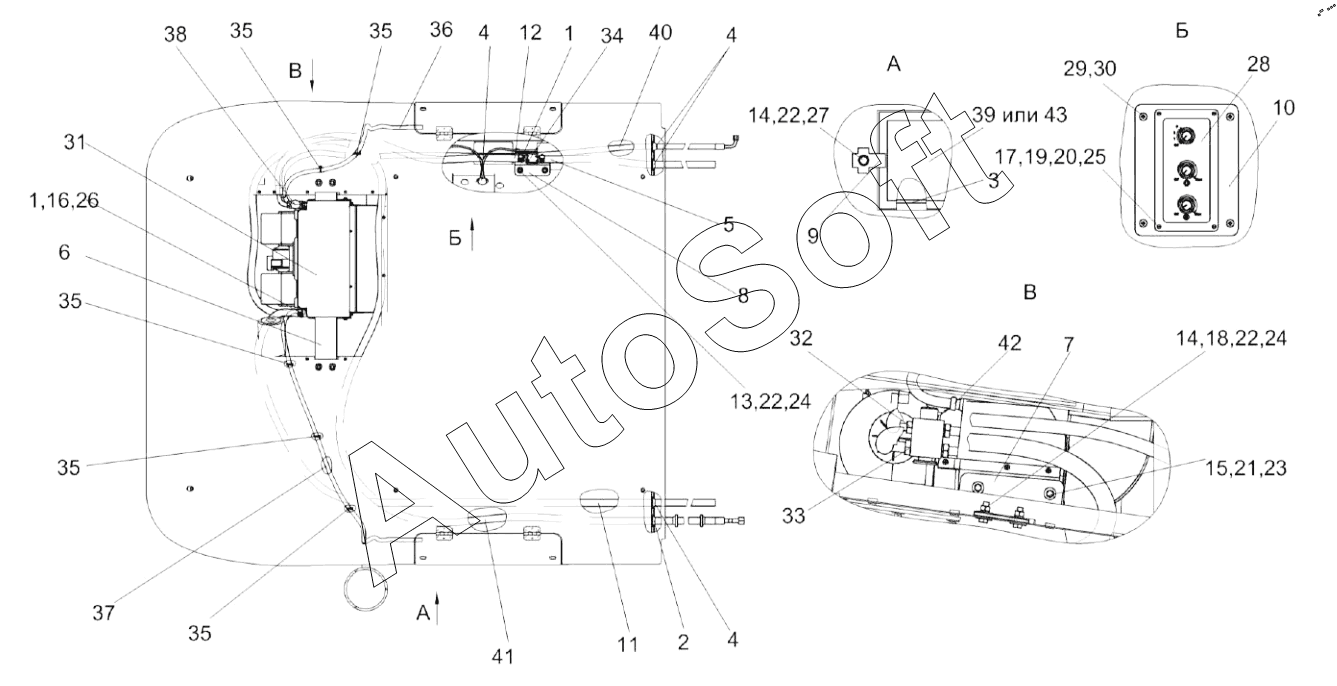

Каталог запасных частей к технике: Гомсельмаш КЗС-4118К ПАЛЕССЕ GS 4118 (2019). Установка испарителя КЗК-4118-0113020
33
22
22
22
23
24
24
25
26
27
28
29
30
31
32
21
34
35
35
35
35
35
36
37
38
39
40
41
42
43
10
1
1
2
3
4
4
4
4
4
4
4
4
5
6
7
8
9
11
12
13
14
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-4118-0113020 | К***0 | Установка испарителя | |
| 1 | А***0 | Хомут стяжной | |
| 2 | К***1 | Установка втулок | |
| 3 | К***9 | Уплотнитель | |
| 4 | К***2 | Втулка | |
| 4 | К***1 | Втулка | |
| 5 | К***5 | Шланг | |
| 6 | К***А | Кронштейн | |
| 7 | К***А | Кронштейн | |
| 8 | К***1 | Кронштейн | |
| 9 | К***2 | Прижим | |
| 10 | К***2 | Панель | |
| 11 | К***1 | Рукав 16х25-1,6-10362 | |
| 12 | Р***1 | Рукав | |
| 13 | Б***6 | Болт М8-6eх16-7796 | |
| 14 | Б***6 | Болт М8-6ех25-7796 | |
| 15 | Б***8 | Болт М6-6ех20-7798 | |
| 16 | В***1 | Винт 4х10.01-10621 | |
| 17 | В***3 | Винт | |
| 18 | Г***5 | Гайка М8-6С-5915 | |
| 19 | Г***7 | Гайка M3-6G-5927 | |
| 20 | Ш***2 | Шайба 3.65Г-6402 | |
| 21 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 22 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 23 | Ш***8 | Шайба С6.01-6958 | |
| 24 | Ш***8 | Шайба С8.01-6958 | |
| 25 | Ш***1 | Шайба С.3.01-11371 | |
| 26 | Ш***1 | Шайба С.4.01-11371 | |
| 27 | Ш***1 | Шайба С.8.01-11371 | |
| 28 | 9***0 | Блок управления | |
| 29 | В***2 | Винт | |
| 30 | 6***4 | Держатель | |
| 31 | 0***0 | Испарительно-отопительный блок с воздуховодом в сборе | |
| 32 | 0***0 | Кольцо уплотнительное 5/8 | |
| 33 | 0***0 | Кольцо уплотнительное 7/8 | |
| 34 | 1***0 | Кран отопителя | |
| 35 | 2***2 | Лента стяжная | |
| 36 | 0***0 | Трубка | |
| 37 | 0***0 | Трубка | |
| 38 | 0***0 | Уплотнение | |
| 39 | П***0 | Фильтр приточного воздуха ПВ-470 | |
| 40 | 0***1 | Хладонопровод | |
| 41 | 0***1 | Хладонопровод | |
| 42 | Х***2 | Хомут червячный | |
| 43 | В***4 | Элемент фильтрующий |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
