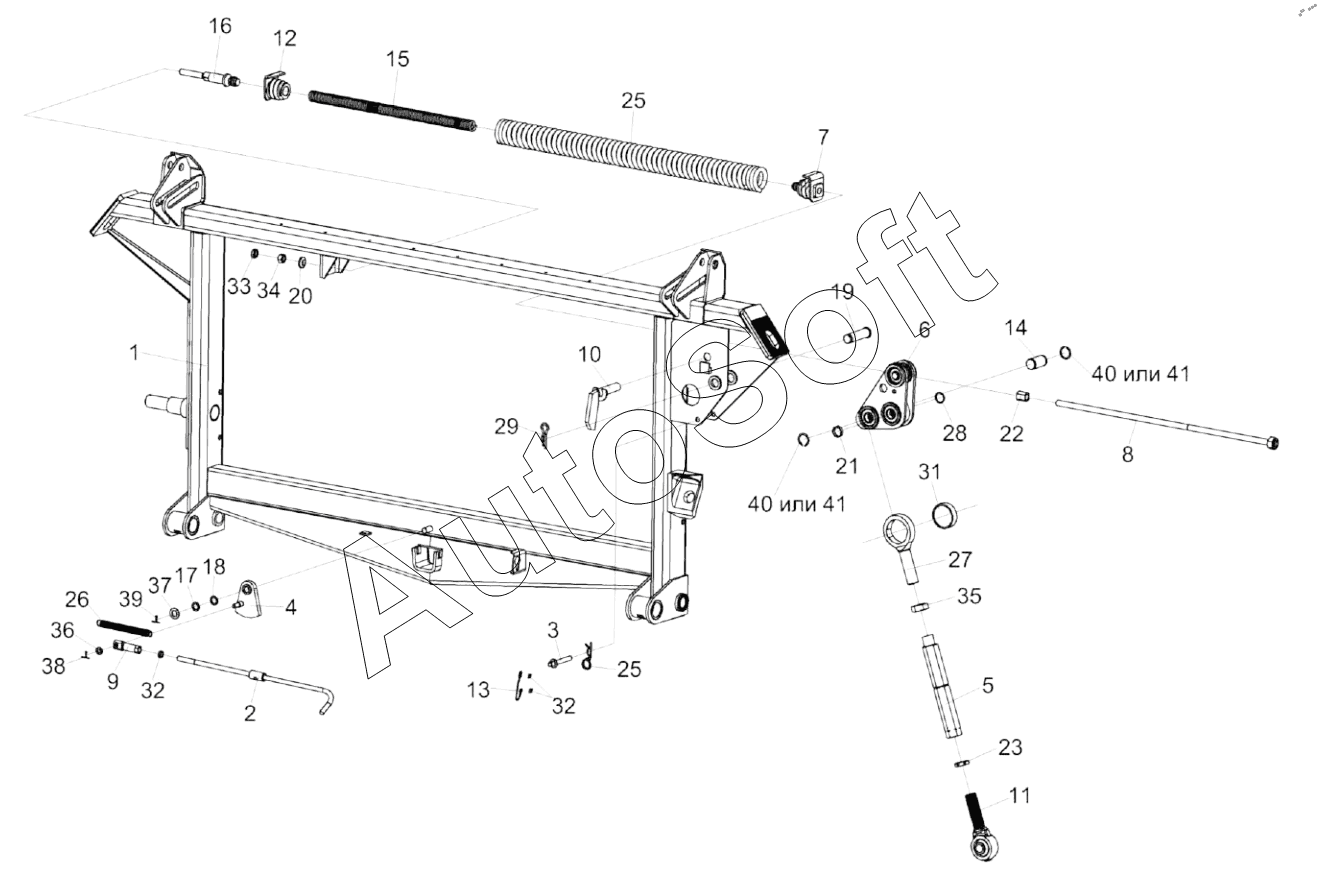

Каталог запасных частей к технике: Гомсельмаш КЗС-4118К ПАЛЕССЕ GS 4118 (2019). Рамка переходная КЗК-12-1818000А-03
31
20
21
22
23
25
25
26
27
28
29
19
32
32
33
34
35
36
37
38
39
40
40
41
41
8
1
2
3
4
5
6
7
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-1808200 | К***0 | Пружина сдвоенная | |
| КЗК-12-1818000А-03 | К***3 | Рамка переходная | |
| КЗК-9-1808300 | К***0 | Тяга | |
| КЗК1780020 | К***0 | Тяга | |
| КЗК1780060 | К***0 | Фиксатор | |
| 1 | К***3 | Рама | |
| 2 | К***0 | Рукоятка | |
| 3 | К***0 | Палец | |
| 4 | К***0 | Фиксатор | |
| 5 | К***0 | Стяжка | |
| 6 | К***0 | Рычаг | |
| 7 | К***0 | Пробка | |
| 8 | К***0 | Болт регулировочный | |
| 9 | К***0 | Гайка | |
| 10 | К***0 | Палец | |
| 11 | К***0 | Винт | |
| 12 | К***0 | Пробка | |
| 13 | К***5 | Тросик | |
| 14 | К***6 | Ось | |
| 15 | К***3 | Пружина | |
| 16 | К***5 | Тяга | |
| 17 | К***3 | Шайба | |
| 18 | К***1 | Шайба | |
| 19 | К***5 | Палец | |
| 20 | К***А | Шайба сферическая | |
| 21 | К***4 | Втулка | |
| 22 | К***А | Втулка | |
| 23 | К***4 | Гайка | |
| 24 | К***1 | Шплинт | |
| 25 | К***3 | Пружина | |
| 26 | К***1 | Пружина | |
| 27 | П***3 | Головка | |
| 28 | П***7 | Втулка | |
| 29 | А***1 | Шплинт | |
| 30 | 8***4 | Втулка тросика | |
| 31 | 6***5 | Шар | |
| 32 | Г***6 | Гайка М 12-6G-5916 | |
| 33 | Г***5 | Гайка М16-6G-5915 | |
| 34 | Г***6 | Гайка М16-6G-2526 | |
| 35 | Г***6 | Гайка | |
| 36 | Ш***1 | Шайба C.10.01-11371 | |
| 37 | Ш***1 | Шайба C.16.01-11371 | |
| 38 | Ш***7 | Шплинт 3,2х20-397 | |
| 39 | Ш***7 | Шплинт 4х22-397 | |
| 40 | К***0 | Кольцо В20-13940 | |
| 41 | К***2 | Кольцо В20-13942 |
