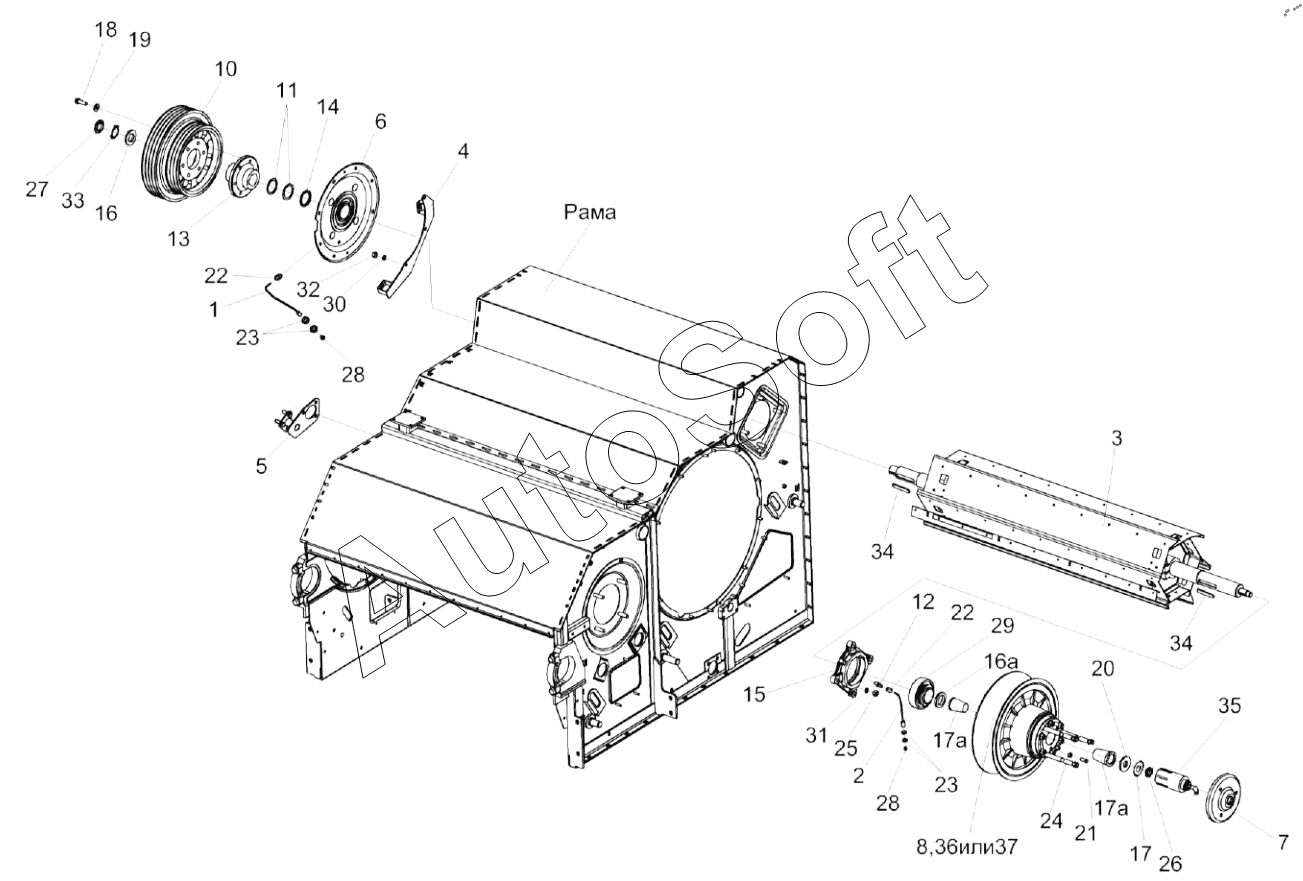

Каталог запасных частей к технике: Гомсельмаш КЗС-4118К ПАЛЕССЕ GS 4118 (2019). Аппарат молотильный КЗК-4118-1-0102000 (установка битера отбойного)
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
16а
17
17а
17а
18
19
20
20
20
20
21
22
22
23
23
24
25
26
27
28
28
29
30
31
32
33
34
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0102410 | К***0 | Труба | |
| КЗК-12-0102470 | К***0 | Труба | |
| КЗК-12-16-0102430 | К***0 | Шкив | |
| КЗК-4118-1-0102000 | К***0 | Аппарат молотильный | |
| КЗК0102350-01 | К***1 | Опора | |
| КЗК0102407-02 | К***2 | Прокладка | |
| КЗК0102407-03 | К***3 | Прокладка | |
| 1 | К***0 | Труба | |
| 10 | К***1 | Шкив | |
| 11 | К***1 | Прокладка | |
| 12 | К***1 | Штуцер | |
| 13 | К***6 | Ступица | |
| 14 | К***5 | Втулка | |
| 15 | К***1 | Корпус подшипника | |
| 16 | К***3 | Шайба | |
| 16а | К***5 | Втулка | |
| 17 | К***5 | Шайба стопорная | |
| 17а | К***4 | Втулка | |
| 18 | К***1 | Болт | |
| 19 | К***А | Шайба | |
| 2 | К***0 | Труба | |
| 20 | К***1 | Шайба | |
| 20 | К***1 | Шайба | |
| 20 | К***2 | Шайба | |
| 20 | К***3 | Шайба | |
| 21 | К***8 | Болт | |
| 22 | 5***0 | Гайка накидная | |
| 23 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 24 | Г***9 | Гайка | |
| 25 | Г***5 | Гайка М16-6G-5915 | |
| 26 | Г***1 | Гайка М30х1,5-6Н-11871 | |
| 27 | Г***1 | Гайка М56х2-6Н-11871 | |
| 28 | М***3 | Масленка 1.2-19853 | |
| 29 | 6***7 | Подшипник | |
| 3 | К***0 | Битер отбойный | |
| 30 | Ш***2 | Шайба | |
| 31 | Ш***1 | Шайба | |
| 32 | Г***5 | Гайка М12-6G-5915 | |
| 33 | Ш***2 | Шайба Н.56.01-11872 | |
| 34 | Ш***0 | Шпонка 2-18х11 х90-23360 | |
| 35 | Р***2 | Гидроцилиндр | |
| 36 | 6***8 | Ремень | |
| 37 | 6***0 | Ремень | |
| 4 | К***0 | Опора | |
| 5 | К***0 | Опора | |
| 6 | К***0 | Фланец | |
| 7 | К***0 | Фланец | |
| 8 | К***0 | Вариатор барабана |
