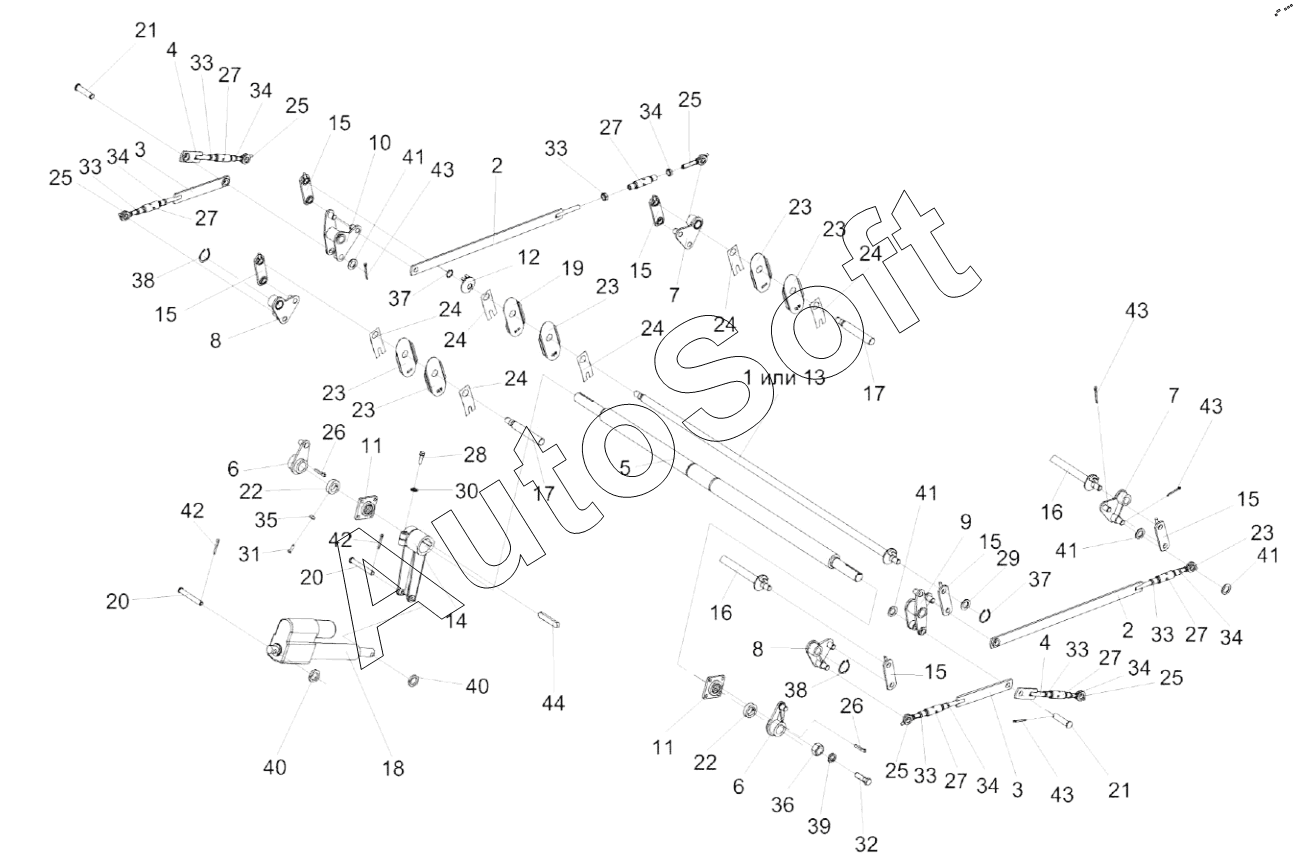

Каталог запасных частей к технике: Гомсельмаш КЗС-4118К ПАЛЕССЕ GS 4118 (2019). Установка механизма подъема подбарабаний КЗК-12-0115000
33
33
33
33
33
33
21
21
22
22
23
23
23
23
23
23
24
24
24
24
24
24
25
25
25
25
25
26
26
27
27
27
27
27
27
28
29
30
31
32
20
20
34
34
34
34
34
34
35
36
37
37
38
38
39
40
40
41
41
41
41
42
42
43
43
43
43
44
9
1
2
2
3
3
4
4
5
6
6
7
7
8
8
10
11
11
12
13
14
15
15
15
15
15
15
16
16
17
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0115000 | К***0 | Установка механизма подъема подбарабаний | |
| КЗК-12-0115040 | К***0 | Стяжка | |
| КЗК-12-0115040-01 | К***1 | Стяжка | |
| КЗК-12-0115040-02 | К***2 | Стяжка | |
| 1 | К***0 | Фиксатор | |
| 2 | К***0 | Тяга | |
| 3 | К***1 | Тяга | |
| 4 | К***2 | Тяга | |
| 5 | К***0 | Вал | |
| 6 | К***0 | Рычаг | |
| 7 | К***0 | Рычаг | |
| 8 | К***1 | Рычаг | |
| 9 | К***А | Рычаг | |
| 10 | К***1 | Рычаг | |
| 11 | К***0 | Опора | |
| 12 | К***0 | Опора | |
| 13 | К***0 | Фиксатор | |
| 14 | К***0 | Рычаг | |
| 15 | К***0 | Тяга | |
| 16 | К***0 | Фиксатор | |
| 17 | К***1 | Фиксатор | |
| 18 | К***0 | Электромеханизм подбарабанья | |
| 18 | К***0 | Электромеханизм подбарабанья | |
| 19 | К***1 | Щиток | |
| 20 | К***1 | Палец | |
| 21 | К***2 | Палец | |
| 22 | К***5 | Кольцо установочное | |
| 23 | К***9 | Щиток | |
| 24 | К***1 | Прижим | |
| 25 | К***9 | Тяга | |
| 26 | К***8 | Шпонка | |
| 27 | К***2 | Втулка | |
| 28 | К***Б | Болт | |
| 29 | П***1 | Шайба | |
| 30 | У***7 | Шайба | |
| 31 | Б***6 | Болт М8-6ех25-7796 | |
| 32 | Б***6 | Болт | |
| 33 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 34 | Г***6 | Гайка М16х1,5-LН-6G-2526 | |
| 35 | Г***5 | Гайка М8-6G-5915 | |
| 36 | Г***5 | Гайка М12-6G-5915 | |
| 37 | К***2 | Кольцо В25-13942 | |
| 38 | К***2 | Кольцо В30-13942 | |
| 39 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 40 | Ш***1 | Шайба С.12.01-11371 | |
| 41 | Ш***1 | Шайба С.22.01-11371 | |
| 42 | Ш***7 | Шплинт 4х22-397 | |
| 43 | Ш***7 | Шплинт 4х32-397 | |
| 44 | Ш***0 | Шпонка 18х11х100-23360 |
