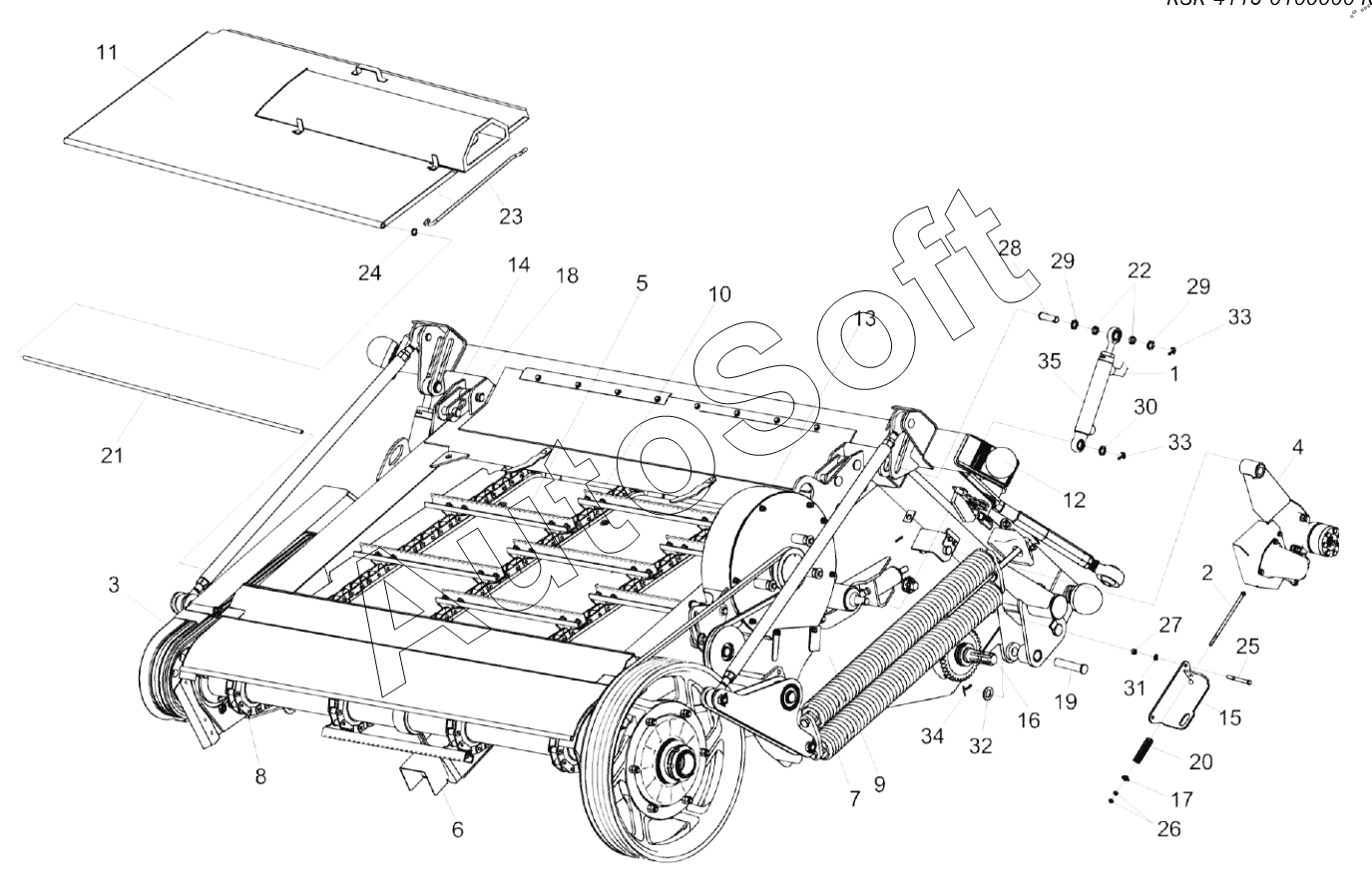

Каталог запасных частей к технике: Гомсельмаш КЗС-4118К ПАЛЕССЕ GS 4118 (2019). Камера наклонная КЗК-12-1810000Д-10
27
19
20
21
22
23
24
25
26
18
28
29
29
30
31
32
33
33
34
35
9
1
2
3
4
5
6
7
8
10
11
12
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-1810000Д-10 | К***0 | Камера наклонная | |
| КЗК-12А-1-1829000 | К***0 | Установка вентилятора | |
| 1 | К***1 | Система гидравлическая камеры наклонной | |
| 2 | К***0 | Винт | |
| 3 | К***0 | Ограждение | |
| 4 | К***0 | Гидрореверс | |
| 5 | К***0 | Транспортер | |
| 6 | К***0 | Упор | |
| 7 | К***0 | Механизм продольного копирования | |
| 8 | К***0 | Вал верхний | |
| 9 | К***4 | Рама | |
| 10 | К***Б | Вал нижний | |
| 11 | К***0 | Крышка | |
| 12 | К***3 | Рамка переходная | |
| 14 | К***0 | Серьга | |
| 15 | К***4 | Упор | |
| 16 | К***1 | Вал | |
| 17 | К***5 | Втулка | |
| 18 | Ж***9 | Шплинт | |
| 19 | К***1 | Палец | |
| 20 | К***9 | Пружина | |
| 21 | К***1 | Ось | |
| 22 | К***3 | Втулка | |
| 23 | К***1 | Упор | |
| 24 | П***5 | Шайба | |
| 25 | Б***2 | Болт | |
| 26 | Г***5 | Гайка М8-6G-5915 | |
| 27 | Г***5 | Гайка М10-6G-5915 | |
| 28 | О***0 | Ось 6-20 b12x65-9650 | |
| 29 | Ш***9 | Шайба 20.01-9649 | |
| 30 | Ш***8 | Шайба С.10.01-6958 | |
| 31 | Ш***1 | Шайба С.10.01-11371 | |
| 32 | Ш***1 | Шайба С.24.01-11371 | |
| 33 | Ш***7 | Шплинт 5x32-397 | |
| 34 | Ш***7 | Шплинт 5x40-397 | |
| 35 | В***2 | Гидроцилиндр |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
