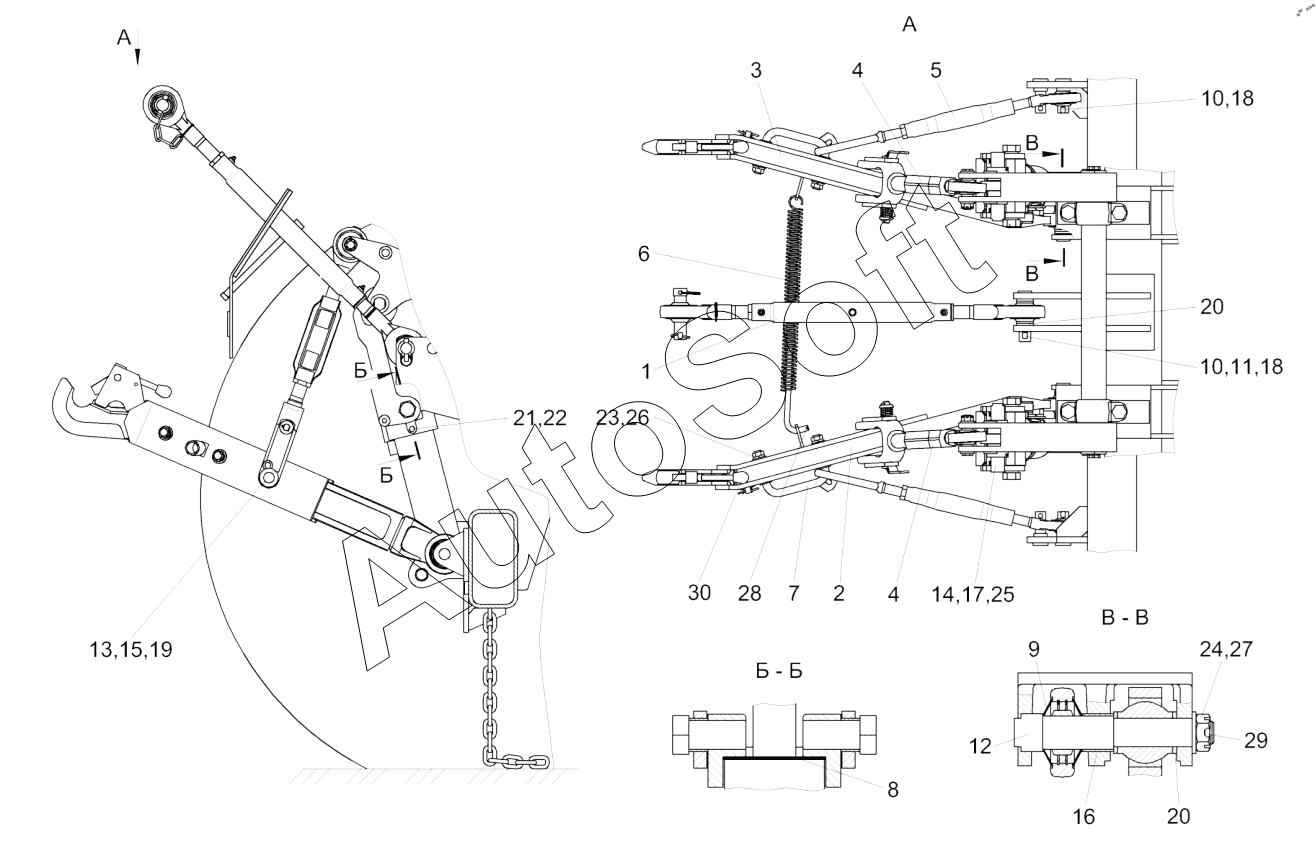

Каталог запасных частей к технике: Гомсельмаш УЭС-280 ПАЛЕССЕ U280 (2020). Установка навесного устройства
16
30
29
28
27
26
25
24
23
22
21
20
20
19
18
18
17
1
15
14
13
12
11
10
10
9
8
7
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | У***1 | Тяга верхняя | |
| 2 | У***1 | Тяга | |
| 3 | У***4 | Тяга | |
| 4 | У***1 | Раскос | |
| 5 | У***0 | Стяжка | |
| 6 | У***1 | Стяжка | |
| 7 | У***0 | Скоба | |
| 8 | У***4 | Прокладка регулировочная | |
| 9 | У***6 | Пружина | |
| 10 | У***1 | Чека | |
| 11 | У***4 | Палец | |
| 12 | У***Б | Палец | |
| 13 | У***А | Палец | |
| 14 | У***7 | Палец | |
| 15 | У***2 | Втулка | |
| 16 | У***1 | Втулка | |
| 17 | У***2 | Втулка | |
| 18 | А***4 | Кольцо | |
| 19 | А***1 | Шплинт | |
| 20 | 1***1 | Втулка | |
| 21 | Б***6 | Болт М12-6eх30-7796 | |
| 22 | Г***6 | Гайка М12-6G-2526 | |
| 23 | Г***6 | Гайка М20-6G-2526 | |
| 24 | Г***5 | Гайка М24х2-6G-5935 | |
| 25 | К***2 | Кольцо В35-13942 | |
| 26 | Ш***2 | Шайба 20.65Г-6402 | |
| 27 | Ш***1 | Шайба C.24.01-11371 | |
| 28 | Ш***7 | Шплинт 3,2х25-397 | |
| 29 | Ш***7 | Шплинт 5х45-397 | |
| 30 | А***7 | Рукоятка |
