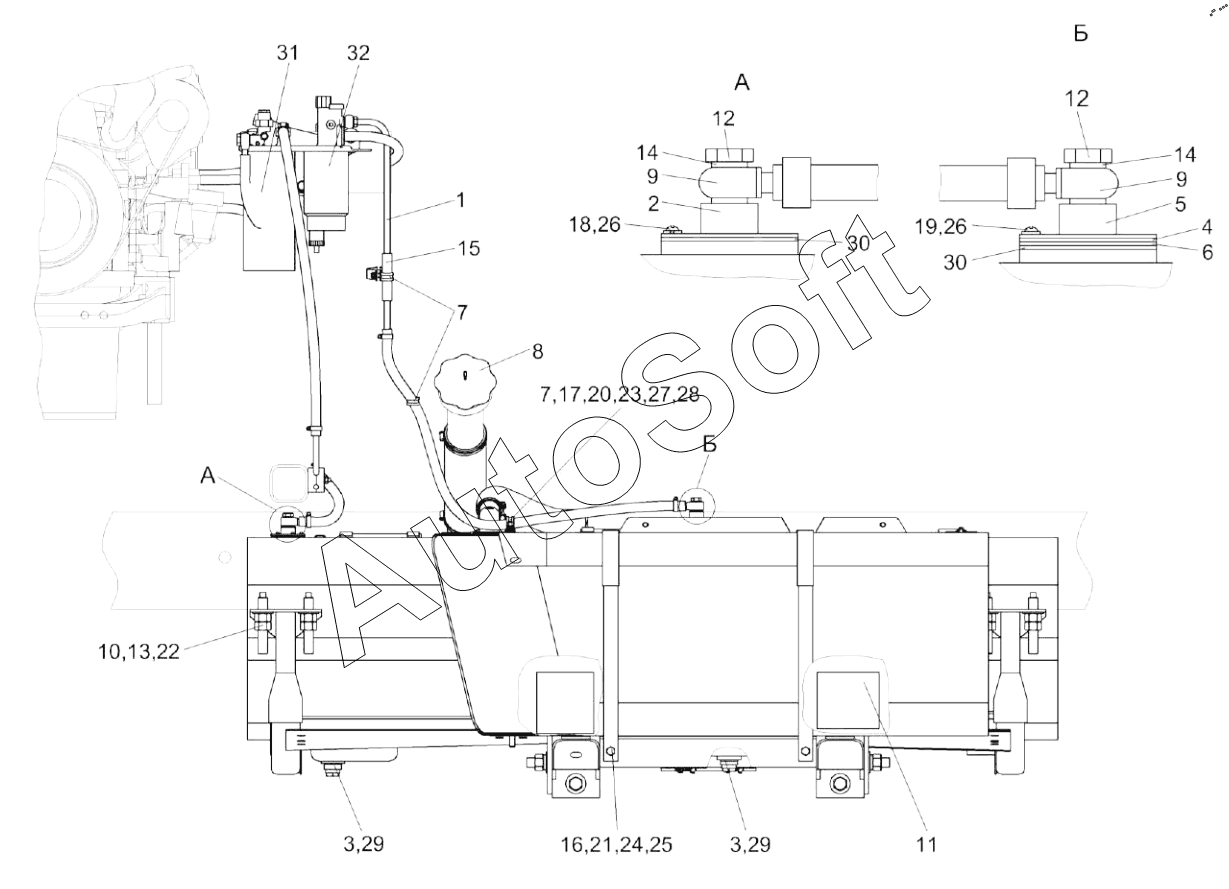

Каталог запасных частей к технике: Гомсельмаш КВК-800-8 ПАЛЕССЕ FS80-8 (2018). Установка топливного оборудования КВС-8-0103000
25
17
18
19
20
21
22
23
24
16
26
26
27
28
29
29
30
30
31
32
15
14
14
13
12
12
11
10
9
9
8
7
7
6
5
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-8-0103000 | К***0 | Установка топливного оборудования | |
| 1 | К***0 | Топливопровод заборный | |
| 2 | К***0 | Труба | |
| 3 | К***0 | Клапан сливной | |
| 4 | К***0 | Клапан | |
| 5 | К***0 | Корпус | |
| 6 | К***0 | Труба | |
| 7 | К***3 | Хомут | |
| 8 | К***0 | Крышка | |
| 9 | У***0 | Штуцер | |
| 10 | К***3 | Шпилька | |
| 11 | К***9 | Прокладка | |
| 12 | К***А | Болт специальный | |
| 13 | К***1 | Шайба | |
| 14 | У***1 | Шайба | |
| 15 | У***7 | Рукав | |
| 16 | Б***6 | Болт М12-6eх70-7796 | |
| 17 | Б***2 | Болт М8-6eх20-7802 | |
| 18 | В***3 | Винт B.М5-6eх18-17473 | |
| 19 | В***3 | Винт B.М5-6eх25-17473 | |
| 20 | Г***5 | Гайка М8-6G-5915 | |
| 21 | Г***5 | Гайка М12-6G-5915 | |
| 22 | Г***5 | Гайка М20-6G-5915 | |
| 23 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 24 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 25 | Ш***8 | Шайба C 12.01-6958 | |
| 26 | Ш***1 | Шайба C.5.01-11371 | |
| 27 | Ш***1 | Шайба C.8.01-11371 | |
| 28 | Ш***1 | Шайба C.10.01-11371 | |
| 29 | П***8 | Прокладка 30 М3-23358 | |
| 30 | 2***6 | Прокладка | |
| 31 | 2***2 | Фильтр топливный тонкой очистки | |
| 32 | 2***7 | Фильтр топливный грубой очистки |
