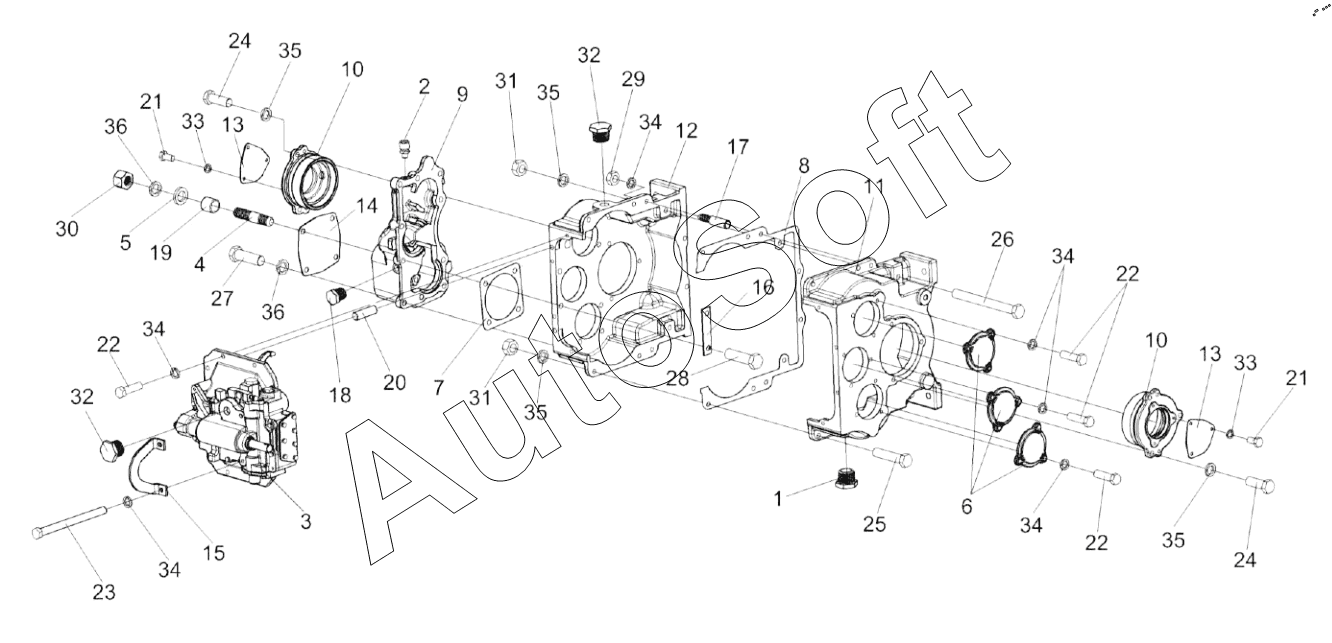

Каталог запасных частей к технике: Гомсельмаш КВК-800-8 ПАЛЕССЕ FS80-8 (2018). Коробка диапазонов КЗК-8-0107530
28
19
20
21
21
22
22
22
23
24
24
25
26
27
18
29
30
31
31
32
32
33
33
34
34
34
34
34
35
35
35
35
36
36
9
1
2
3
4
5
6
7
8
10
10
11
12
13
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8-0107530 | К***0 | Коробка диапазонов | |
| КЗК-812-0107260 | К***0 | Корпус | |
| 1 | У***0 | Пробка | |
| 2 | 3***А | Сапун | |
| 3 | 3***0 | Механизм переключения диапазонов | |
| 4 | Р***Б | Шпилька | |
| 5 | У***3 | Шайба | |
| 6 | 3***9 | Крышка | |
| 7 | 3***9 | Прокладка гидромотора | |
| 8 | 3***5 | Прокладака корпуса коробки диапазонов | |
| 9 | 3***1 | Корпус установки гидромотора | |
| 10 | 3***1 | Стакан установки дифференциала | |
| 11 | 3***1 | Корпус коробки диапазонов правый | |
| 12 | 3***1 | Корпус коробки диапазонов левый | |
| 13 | 3***9 | Крышка | |
| 14 | 3***1 | Крышка | |
| 15 | 3***8 | Кронштейн | |
| 16 | 3***8 | Пластина стопорная | |
| 17 | 3***3 | Штифт корпуса коробки диапазонов | |
| 18 | 3***3 | Пробка | |
| 19 | 3***6 | Втулка | |
| 20 | 3***4 | Штифт установочный | |
| 21 | Б***6 | Болт М8-6ех16-7796 | |
| 22 | Б***6 | Болт М10-6ех35-7796 | |
| 23 | Б***6 | Болт М10-6ех160-7796 | |
| 24 | Б***6 | Болт М12-6ех35-7796 | |
| 25 | Б***6 | Болт М12х1,25-6ех55-7796 | |
| 26 | Б***6 | Болт М12х1,25-6ех120-7796 | |
| 27 | Б***6 | Болт М14-6ех45-7796 | |
| 28 | Б***6 | Болт М14-6ех50-7796 | |
| 29 | Г***5 | Гайка М10-6H-5915 | |
| 30 | Г***5 | Гайка М14-6G-5915 | |
| 31 | Г***3 | Гайка М12х1,25-6G-15523 | |
| 32 | П***" | Пробка | |
| 33 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 34 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 35 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 36 | Ш***2 | Шайба 14Т.65Г-6402 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
