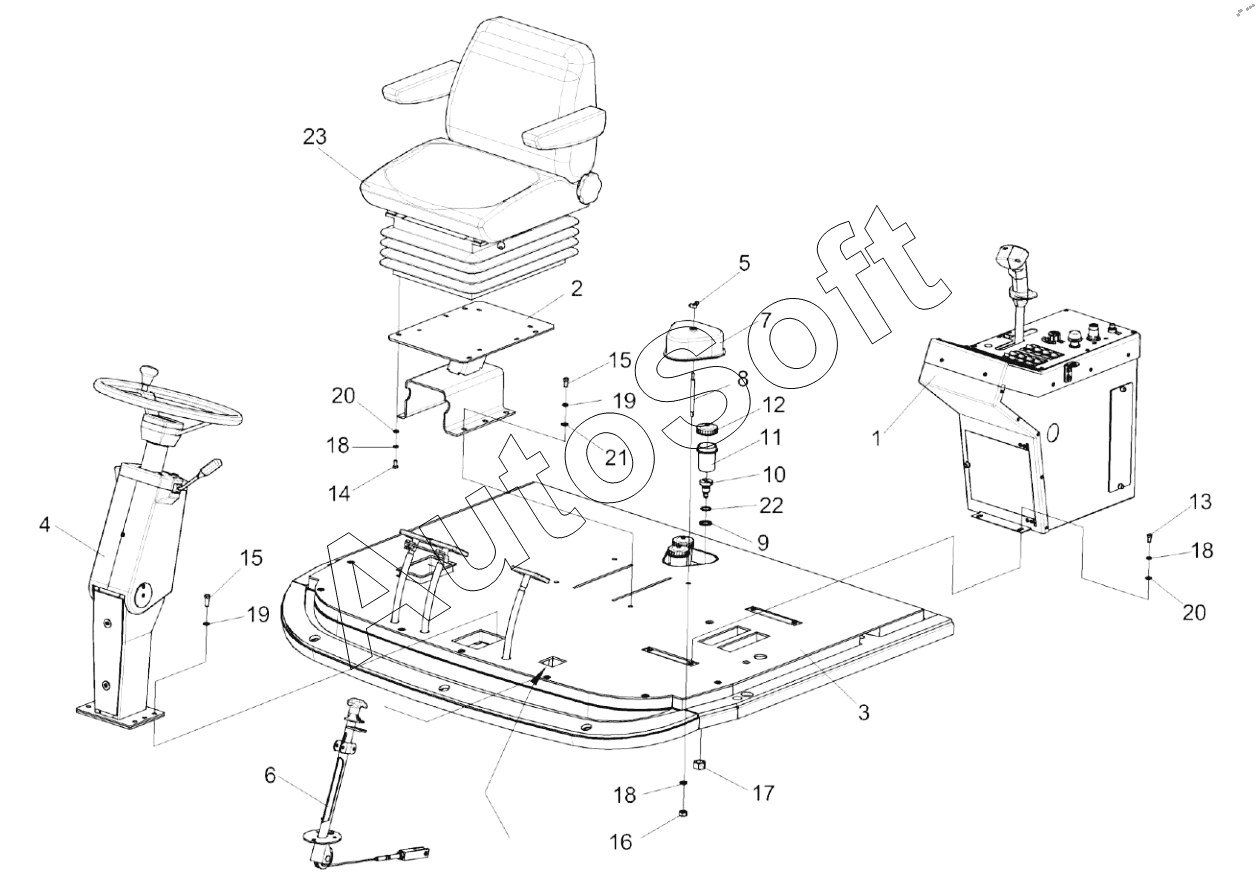

Каталог запасных частей к технике: Гомсельмаш КВК-800-8 ПАЛЕССЕ FS80-8 (2018). Площадка управления КВС-8-0129000 (лист 1)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
18
18
19
19
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-8-0129000 | К***0 | Площадка управления | |
| 1 | К***0 | Пульт управления | |
| 2 | К***Б | Кронштейн | |
| 3 | К***0 | Площадка | |
| 4 | К***3 | Рулевая колонка | |
| 5 | К***0 | Гайка | |
| 6 | У***0 | Колонка привода | |
| 7 | К***1 | Крышка | |
| 8 | К***5 | Шпилька | |
| 9 | У***3 | Шайба | |
| 10 | У***9 | Штуцер бачка | |
| 11 | 5***4 | Корпус бачка главного цилиндрз тормоза | |
| 12 | 5***5 | Крышка бачка | |
| 13 | Б***6 | Болт М8-6ех30-7796 | |
| 14 | Б***6 | Болт М8-6ех16-7796 | |
| 15 | Б***6 | Болт М10-6ех30-7796 | |
| 16 | Г***5 | Гайка М8-6G-5915 | |
| 17 | Г***5 | Гайка | |
| 18 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 19 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 20 | Ш***1 | Шайба С.8.01-11371 | |
| 21 | Ш***1 | Шайба С.10.01-11371 | |
| 22 | К***3 | Кольцо | |
| 23 | 8***1 | Сиденье |
