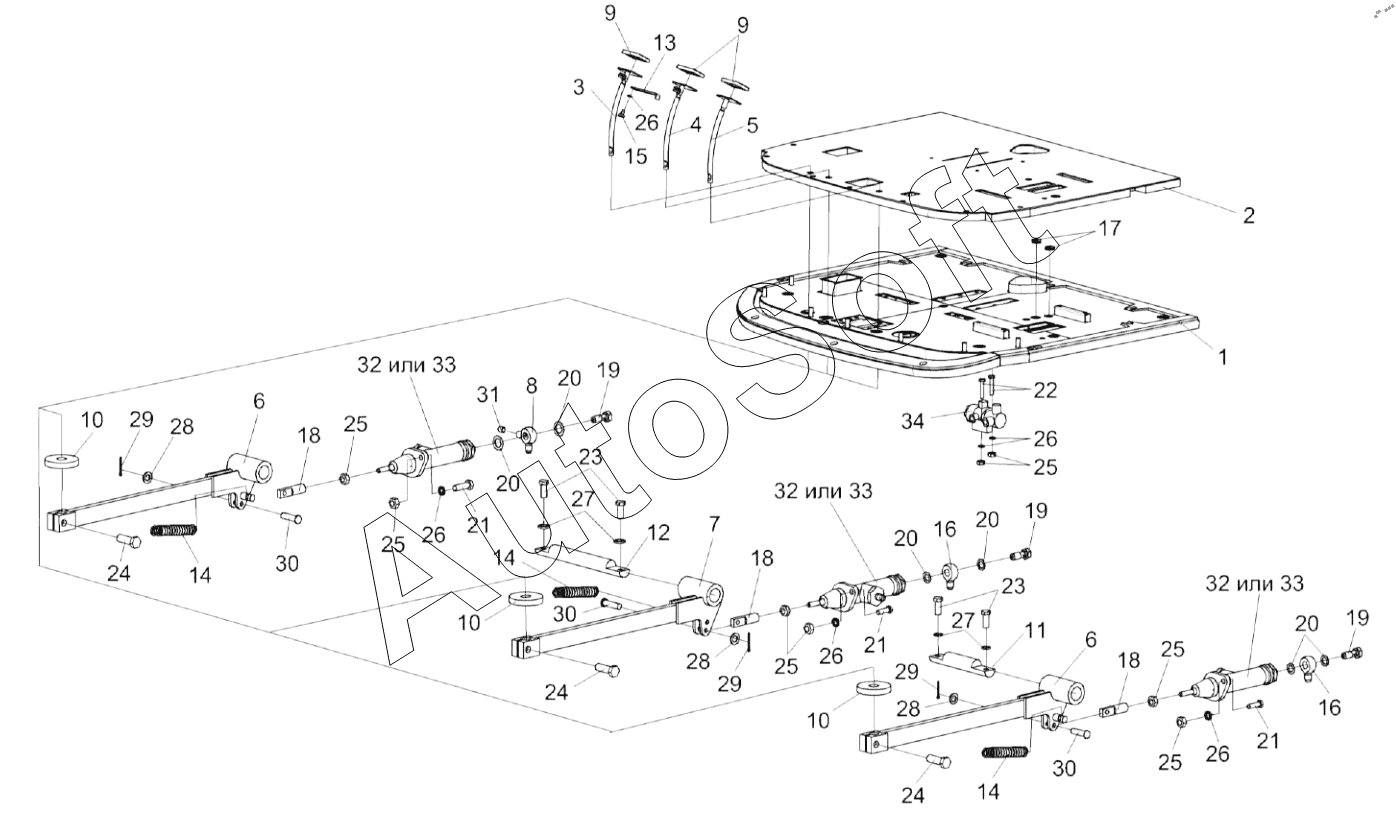

Каталог запасных частей к технике: Гомсельмаш КВК-800-8 ПАЛЕССЕ FS80-8 (2018). Площадка управления КВС-8-0129000 (лист 2)
26
26
26
26
26
18
18
18
19
19
19
20
20
20
20
20
21
21
21
22
23
23
24
24
24
25
25
25
25
25
25
17
27
27
28
28
28
29
29
29
30
30
30
31
32
32
32
33
33
33
34
9
9
1
2
3
4
5
6
6
7
8
10
10
10
11
12
13
14
14
14
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-8-0129000 | К***0 | Площадка управления | |
| 1 | К***0 | Площадка | |
| 2 | К***0 | Коврик | |
| 3 | К***0 | Рычаг | |
| 4 | К***0 | Рычаг | |
| 5 | К***0 | Рычаг | |
| 6 | К***0 | Рычаг | |
| 7 | К***1 | Рычаг | |
| 8 | У***0 | Угольник | |
| 9 | К***2 | Подушка | |
| 10 | К***2 | Шайба | |
| 11 | К***5 | Ось | |
| 12 | К***6 | Ось | |
| 13 | У***6 | Планка | |
| 14 | У***А | Пружина | |
| 15 | У***1 | Винт | |
| 16 | У***2 | Угольник | |
| 17 | У***3 | Втулка | |
| 18 | Р***2 | Вилка | |
| 19 | 5***3 | Болт | |
| 20 | 7***5 | Прокладка | |
| 21 | Б***6 | Болт М8-6ех25-7796 | |
| 22 | Б***6 | Болт М8-6ех50-7796 | |
| 23 | Б***6 | Болт М10-6ех25-7796 | |
| 24 | Б***6 | Болт М10-6ех30-7796 | |
| 25 | Г***5 | Гайка М8-6G-5915 | |
| 26 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 27 | Ш***2 | Шайба 10.65Г-6402 | |
| 28 | Ш***1 | Шайба С.8.01-11371 | |
| 29 | Ш***7 | Шплинт 2х12-397 | |
| 30 | О***0 | Ось 6-8b12х30-9650 | |
| 31 | В***Э | Выключатель света ''стоп'' гидравлический ВК12Б-Э | |
| 32 | Е***3 | Главный цилиндр | |
| 33 | Т***0 | Цилиндр главный привода тормозов | |
| 34 | 3***1 | Регулятор давления |
