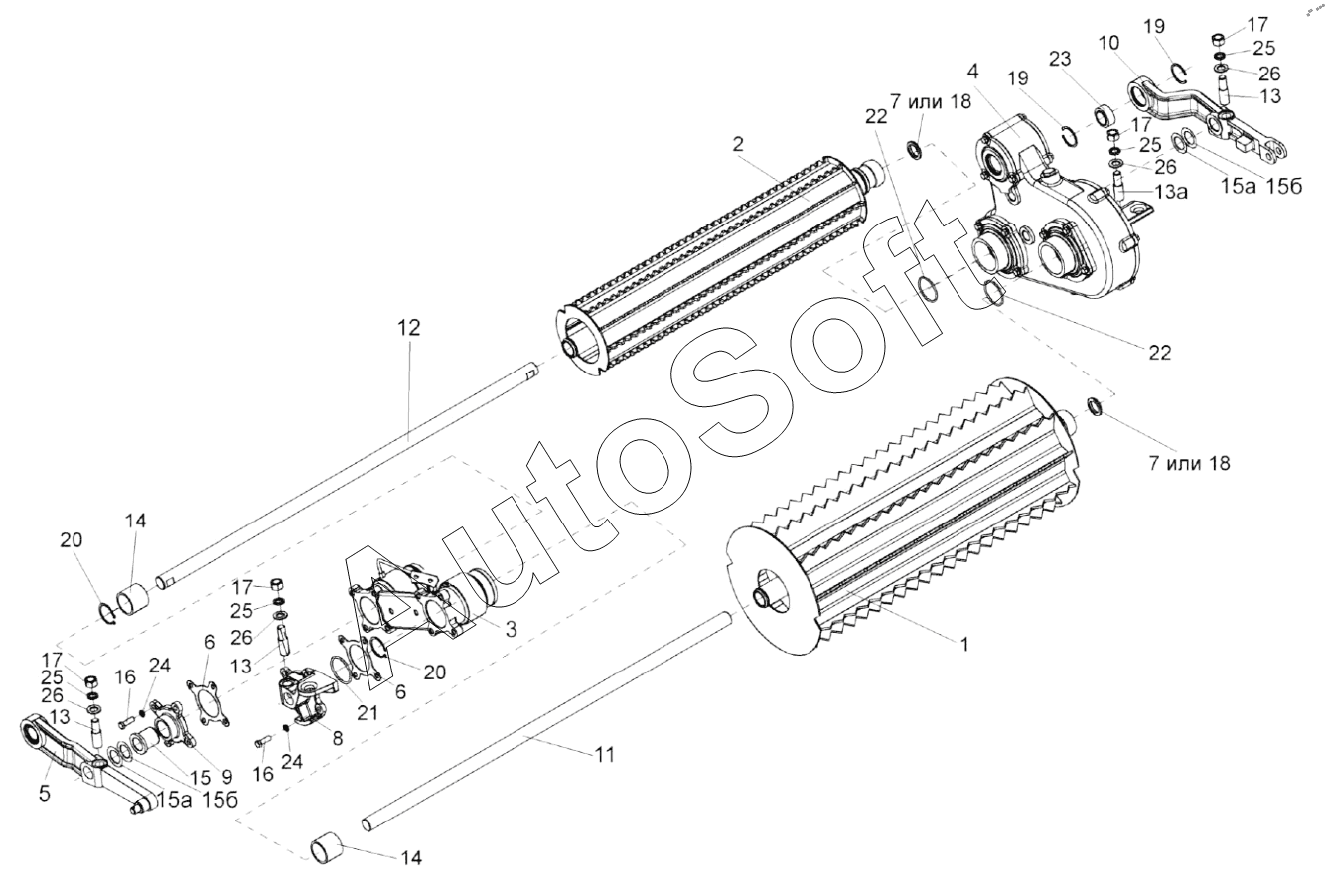

Каталог запасных частей к технике: Гомсельмаш КВК-800-8 ПАЛЕССЕ FS80-8 (2018). Вальцы верхние КВС-2-0111100
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
13
13
13а
14
14
15
15а
15а
15б
15б
16
16
17
17
17
17
18
18
19
19
20
20
21
22
22
23
24
24
25
25
25
25
26
26
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0111140 | К***0 | Рычаг | |
| КВС-1-0111190 | К***0 | Крышка | |
| КВС-2-0111100 | К***0 | Вальцы верхние | |
| 1 | К***А | Валец верхний передний | |
| 10 | К***А | Рычаг | |
| 11 | К***2 | Вал | |
| 12 | К***1 | Вал | |
| 13 | К***7 | Штифт | |
| 13а | К***1 | Штифт | |
| 14 | К***7 | Втулка | |
| 15 | К***6 | Втулка | |
| 15а | А***1 | Шайба | |
| 15б | К***9 | Шайба регулировочная | |
| 16 | Б***6 | Болт М10-6ех30-7796 | |
| 17 | Г***5 | Гайка М16-6G-5915 | |
| 18 | К***8 | Кольцо | |
| 19 | К***1 | Кольцо В47-13941 | |
| 2 | К***0 | Валец верхний задний | |
| 20 | К***2 | Кольцо | |
| 21 | К***3 | Кольцо | |
| 22 | К***3 | Кольцо | |
| 23 | Ш***5 | Подшипник ШСП30-3635 | |
| 24 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 25 | Г***6 | Гайка М16-6G-2526 | |
| 26 | Ш***1 | Шайба С.16.01-11371 | |
| 3 | К***0 | Корпус | |
| 4 | К***0 | Редуктор верхних вальцев | |
| 5 | К***0 | Рычаг | |
| 6 | К***4 | Прокладка | |
| 7 | К***8 | Лента | |
| 8 | К***3 | Крышка | |
| 9 | К***6 | Крышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
