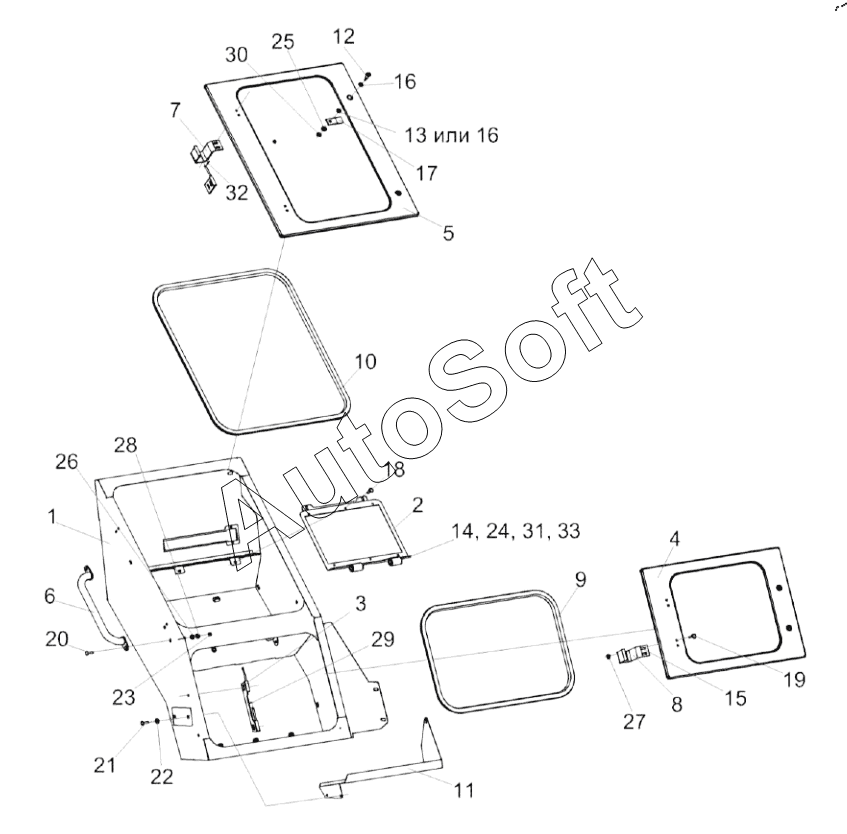

Каталог запасных частей к технике: Гомсельмаш КВК-800-8 ПАЛЕССЕ FS80-8 (2018). Электрошкаф КВС-8-0702010
26
18
19
20
21
22
23
24
25
17
27
28
29
30
31
32
33
9
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-8-0702010 | К***0 | Электрошкаф | |
| 1 | К***0 | Корпус | |
| 2 | К***0 | Рамка | |
| 3 | К***0 | Шарнир | |
| 4 | К***А | Крышка нижняя | |
| 5 | К***А | Крышка верхняя | |
| 6 | К***0 | Ручка | |
| 7 | С***А | Шарнир | |
| 8 | С***А | Скоба | |
| 9 | К***1 | Уплотнение Т-8 | |
| 10 | К***2 | Уплотнение Т-8 | |
| 11 | К***2 | Полка | |
| 12 | К***2 | Палец | |
| 13 | К***4 | Шайба | |
| 14 | К***5 | Втулка | |
| 15 | П***А | Планка | |
| 16 | У***1 | Шайба | |
| 17 | У***7 | Фиксатор | |
| 18 | Б***8 | Болт М6-6eх16-7798 | |
| 19 | Б***2 | Болт М6-6eх20-7802 | |
| 20 | Б***2 | Болт М8-6eх20-7802 | |
| 21 | В***3 | Винт B.М6-6eх18-17473 | |
| 22 | Г***5 | Гайка М6-6G-5915 | |
| 23 | Г***5 | Гайка М8-6G-5915 | |
| 24 | О***0 | Ось | |
| 25 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 26 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 27 | Ш***8 | Шайба C 6.01-6958 | |
| 28 | Ш***8 | Шайба C 8.01-6958 | |
| 29 | Ш***1 | Шайба C.5.01-11371 | |
| 30 | Ш***1 | Шайба C.6.01-11371 | |
| 31 | Ш***1 | Шайба C.10.01-11371 | |
| 32 | Ш***7 | Шплинт 2Х12-397 | |
| 33 | Ш***7 | Шплинт 3,2x20-397 |
