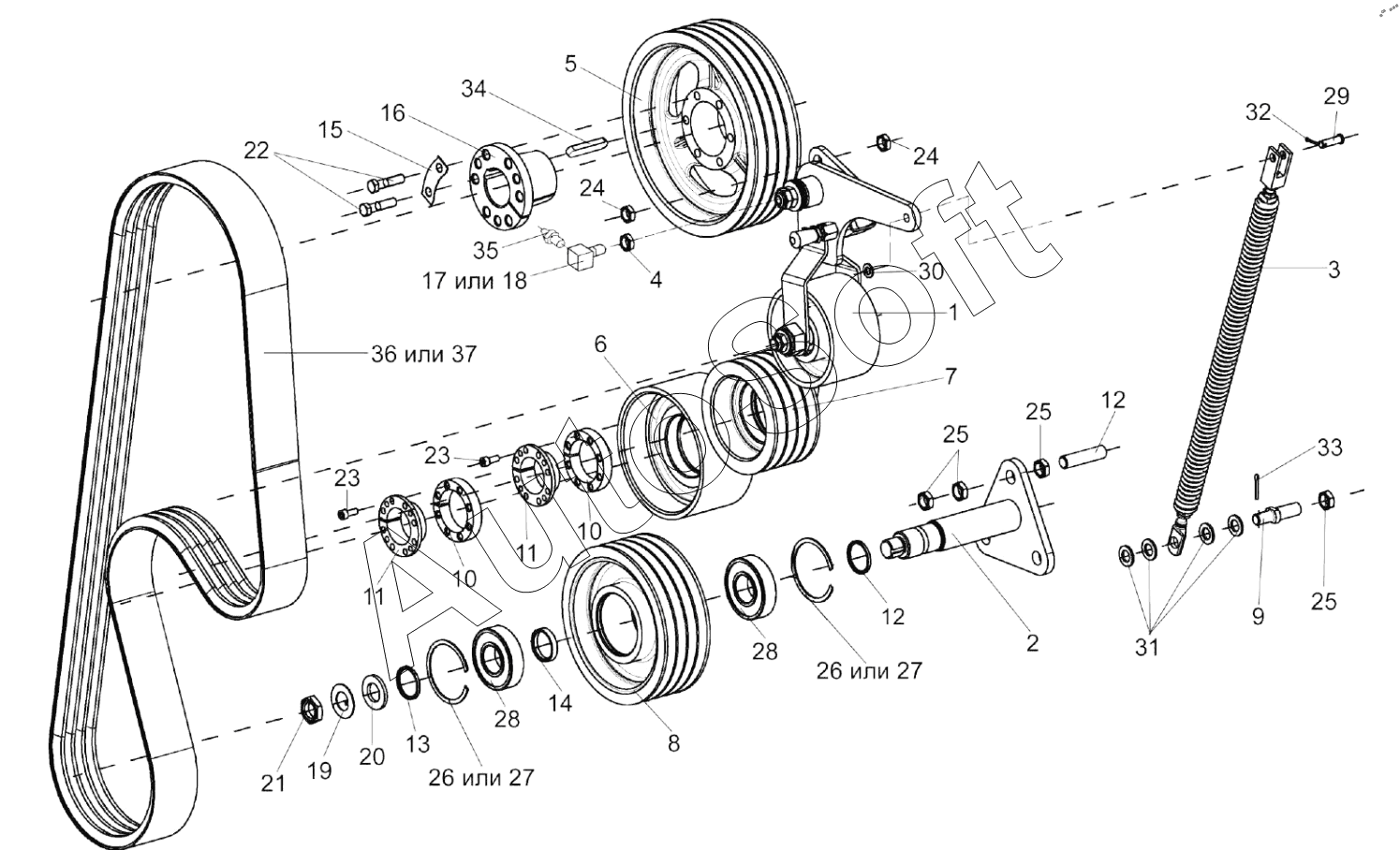

Каталог запасных частей к технике: Гомсельмаш КВК-800-8 ПАЛЕССЕ FS80-8 (2018). Привод доизмельчающего устройства КВС-1-0132100
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
25
25
26
26
27
27
28
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0132100 | К***0 | Привод доизмельчающего устройства | |
| КВС-1-0132180 | К***0 | Ролик | |
| 1 | К***0 | Рычаг | |
| 2 | К***0 | Опора | |
| 3 | К***0 | Пружина | |
| 4 | К***4 | Гайка | |
| 5 | К***1 | Шкив | |
| 6 | К***2 | Ролик | |
| 7 | К***3 | Шкив | |
| 8 | К***5 | Ролик | |
| 9 | К***2 | Палец | |
| 10 | К***4 | Втулка | |
| 11 | К***5 | Ступица | |
| 12 | К***7 | Шпилька | |
| 13 | К***1 | Втулка | |
| 14 | К***1 | Втулка | |
| 15 | К***А | Пластина | |
| 16 | К***1 | Ступица | |
| 17 | К***6 | Штуцер | |
| 18 | К***7 | Штуцер | |
| 19 | П***1 | Шайба специальная | |
| 20 | П***А | Шайба | |
| 21 | П***5 | Гайка специальная | |
| 22 | Б***6 | Болт М12-6ех50-7796 | |
| 23 | В***8 | Винт М8-6ех20-11738 | |
| 24 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 25 | Г***6 | Гайка М18х1,5-6G-2526 | |
| 26 | К***1 | Кольцо | |
| 27 | К***3 | Кольцо В90-13943 | |
| 28 | 1***2 | Подшипник 180308-8882 | |
| 29 | О***0 | Ось 6-10 b12х35-9650 | |
| 30 | Ш***1 | Шайба С.10.01-11371 | |
| 31 | Ш***1 | Шайба С.16.01-11371 | |
| 32 | Ш***7 | Шплинт 3,2х20-397 | |
| 33 | Ш***7 | Шплинт 4х25-397 | |
| 34 | Ш***0 | Шпонка 16х10х110-23360 | |
| 35 | М***3 | Масленка 1.2-19853 | |
| 36 | Р***6 | Ремень | |
| 37 | Р***A | Ремень |
