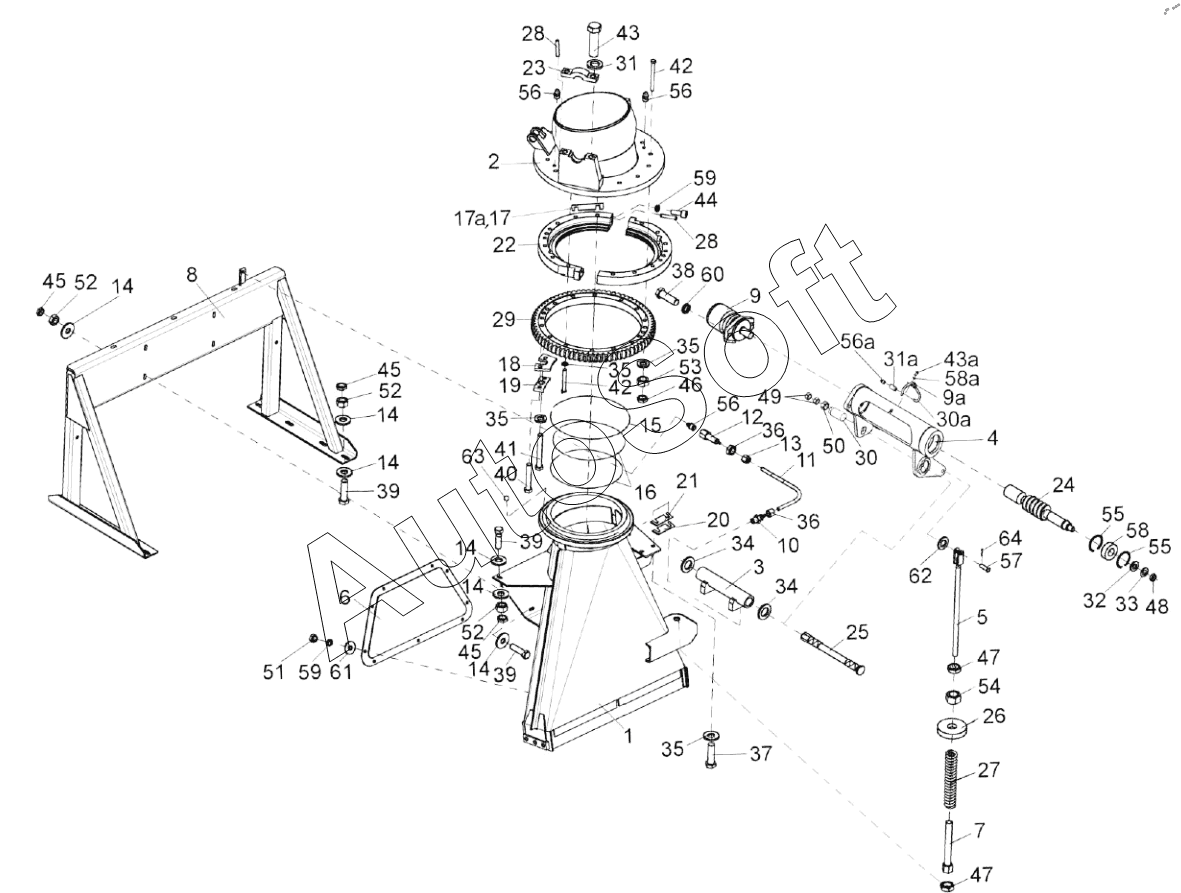

Каталог запасных частей к технике: Гомсельмаш КВК-800-8 ПАЛЕССЕ FS80-8 (2018). Основание силосопровода и механизм поворота КВС-1-0143000
1
2
3
4
5
6
7
8
9
9а
10
11
12
13
14
14
14
14
14
14
15
16
17
17а
18
19
20
21
22
23
24
25
26
27
28
28
29
30
30а
31
31а
32
33
34
34
35
35
35
35
36
36
37
38
39
39
39
40
41
42
42
43
43а
44
45
45
45
46
47
47
48
49
50
51
52
52
52
53
54
55
55
56
56
56
56а
57
58
58
58
58а
59
59
60
61
62
63
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0143000 | К***0 | Основание силосопровода и механизм поворота | |
| КВС-1-0143160 | К***0 | Корпус | |
| КВС-1-0143160-01 | К***1 | Корпус | |
| КВС-1-0143190 | К***0 | Трубопровод | |
| КВС-1-0143200 | К***0 | Корпус | |
| 1 | К***0 | Основание силосопровода | |
| 10 | К***3 | Штуцер | |
| 11 | К***1 | Трубка | |
| 12 | К***9 | Штуцер | |
| 13 | К***4 | Гайка | |
| 14 | К***5 | Шайба | |
| 15 | К***1 | Уплотнение | |
| 16 | К***1 | Уплотнение | |
| 17 | К***3 | Прокладка | |
| 17а | К***1 | Прокладка | |
| 18 | К***9 | Упор | |
| 19 | К***8 | Пластина стопорная | |
| 2 | К***А | Фланец | |
| 20 | К***1 | Прокладка | |
| 21 | К***1 | Прокладка | |
| 22 | К***3 | Полукольцо | |
| 23 | К***9 | Крышка | |
| 24 | К***1 | Червяк | |
| 25 | К***5 | Ось | |
| 26 | К***6 | Шайба | |
| 27 | К***2 | Пружина | |
| 28 | К***5 | Штифт | |
| 29 | К***7 | Колесо | |
| 3 | К***0 | Опора | |
| 30 | К***3 | Втулка | |
| 30а | К***5 | Трубка | |
| 31 | К***2 | Шайба | |
| 31а | П***2 | Переходник | |
| 32 | К***1 | Шайба | |
| 33 | П***5 | Шайба | |
| 34 | У***5 | Шайба | |
| 35 | К***9 | Пластина | |
| 36 | У***9 | Гайка | |
| 37 | Б***6 | Болт М16х1,5-6ех40-7796 | |
| 38 | Б***6 | Болт М12х1,25-6ех40-7796 | |
| 39 | Б***6 | Болт М12-6ех45-7796 | |
| 4 | К***Б | Корпус | |
| 40 | Б***6 | Болт М12х1,25-6ех70-7796 | |
| 41 | Б***6 | Болт М12х1,25-6ех90-7796 | |
| 42 | Б***6 | Болт М12х1,25-6ех120-7796 | |
| 43 | Б***6 | Болт М16х1,5-6ех45-7796 | |
| 43а | В***3 | Винт В.М6-6ех10-17473 | |
| 44 | В***8 | Винт М8-6ех35-11738 | |
| 45 | Г***6 | Гайка М12-6G-2526 | |
| 46 | Г***6 | Гайка М12х1,25-6G-2526 | |
| 47 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 48 | Г***6 | Гайка М18х1,5-6G-2526 | |
| 49 | Г***6 | Гайка М24х2-6G-2526 | |
| 5 | К***0 | Зацеп | |
| 50 | Г***6 | Гайка М36х3-6G-2526 | |
| 51 | Г***5 | Гайка М8-6G-5915 | |
| 52 | Г***5 | Гайка М12-6G-5915 | |
| 53 | Г***5 | Гайка М12х1,25-6G-5915 | |
| 54 | Г***5 | Гайка М16х1,5-6G-5915 | |
| 55 | К***3 | Кольцо В62-13943 | |
| 56 | М***3 | Масленка 1.2-19853 | |
| 56а | М***3 | Масленка 2.2-19853 | |
| 57 | О***0 | Ось 6-12b 12x40-9650 | |
| 58 | 6***H | Подшипник 62206-2RSR-TVH | |
| 58 | 6***9 | Подшипник | |
| 58 | 6***E | Подшипник | |
| 58а | Ш***2 | Шайба 6Т.65Г-6402 | |
| 59 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 6 | К***0 | Люк | |
| 60 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 61 | Ш***8 | Шайба С8.01-6958 | |
| 62 | Ш***1 | Шайба С.12.01-11371 | |
| 63 | Ш***2 | Шарик 9-5-3722 | |
| 64 | Ш***7 | Шплинт 3,2х20-397 | |
| 7 | К***0 | Направляющая | |
| 8 | К***А | Опора основания силосопровода | |
| 9 | К***0 | Гидромотор силосопровода | |
| 9а | К***6 | Хомут |
