Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2022). Привод вибратора КЗК 0223000Б-01
32
22
22
22
22
23
24
25
26
27
27
27
27
27
27
28
28
29
29
29
29
29
29
30
31
31
31
21
33
34
35
35
36
36
37
38
39
39
39
9
1
2
3
4
4
5
6
7
8
10
11
12
15
17
17
17
17
18
19
20

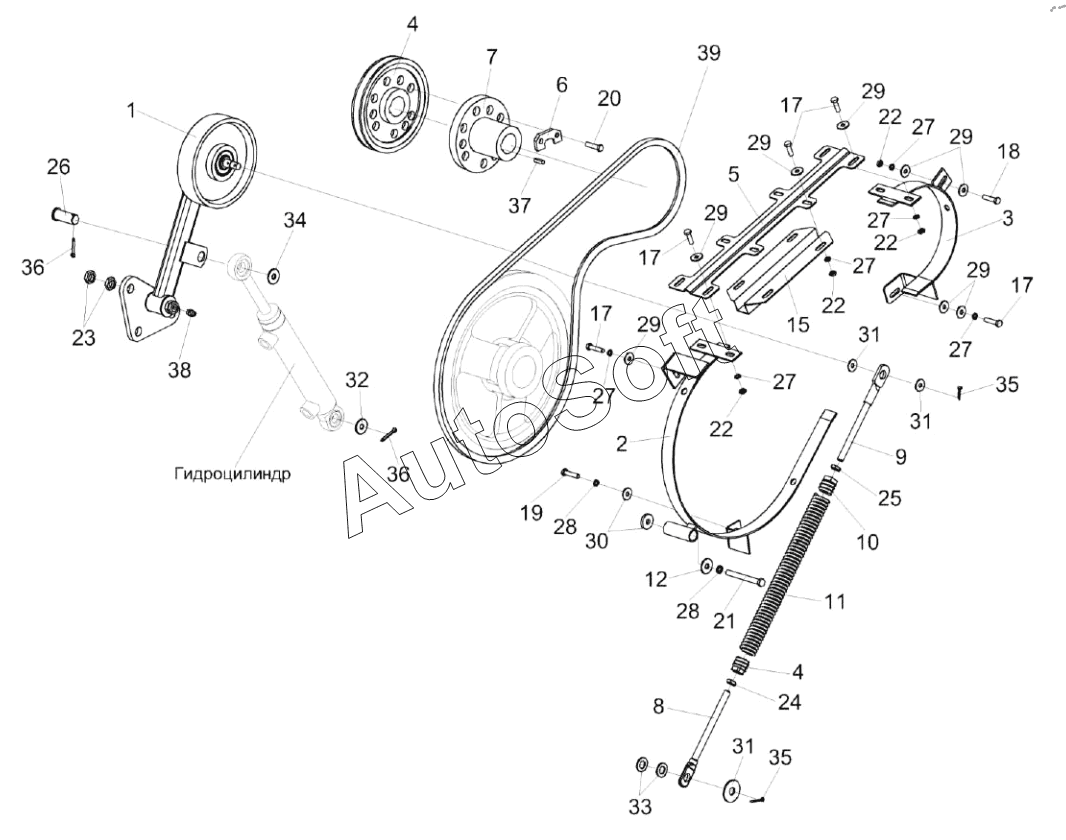

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК 0223000Б-01 | К***1 | Привод вибратора | |
| КЗК 0223070А | К***А | Пружина | |
| 1 | К***0 | Рычаг | |
| 2 | К***Б | Щиток | |
| 3 | К***0 | Щиток | |
| 4 | К***3 | Шкив | |
| 5 | К***9 | Пластина | |
| 6 | К***3 | Пластина | |
| 7 | К***2 | Ступица | |
| 8 | К***5 | Зацеп | |
| 9 | К***1 | Зацеп | |
| 10 | К***5 | Пробка | |
| 11 | К***А | Пружина | |
| 12 | К***7 | Шайба | |
| 15 | К***А | Кронштейн | |
| 16 | К***1 | Пробка | |
| 17 | Б***6 | Болт М8-6eх25-7796 | |
| 18 | Б***6 | Болт | |
| 19 | Б***6 | Болт | |
| 20 | Б***6 | Болт М10-6eх60-7796 | |
| 21 | Б***6 | Болт | |
| 22 | Г***6 | Гайка М8-6G-2526 | |
| 23 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 24 | Г***6 | Гайка | |
| 25 | Г***6 | Гайка | |
| 26 | О***0 | Ось | |
| 27 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 28 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 29 | Ш***8 | Шайба | |
| 30 | Ш***8 | Шайба | |
| 31 | Ш***8 | Шайба | |
| 32 | Ш***9 | Шайба 20.01-9649 | |
| 33 | Ш***1 | Шайба С.14.01-11371 | |
| 34 | Ш***1 | Шайба С.20.01-11371 | |
| 35 | Ш***7 | Шплинт 4х25-397 | |
| 36 | Ш***7 | Шплинт 5х32-397 | |
| 37 | Ш***0 | Шпонка | |
| 38 | М***3 | Масленка | |
| 39 | Р***w | Ремень | |
| 39 | Р***i | Ремень | |
| 39 | Р***A | Ремень |
