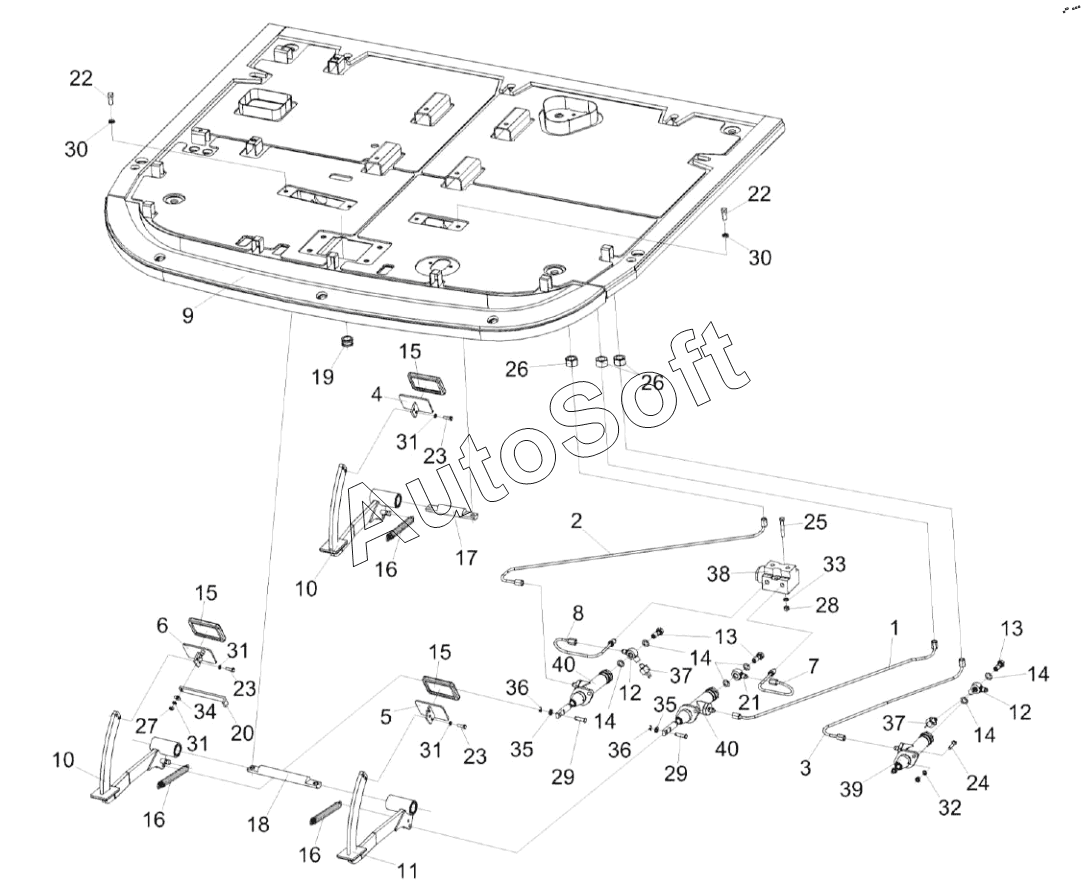

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2022). Площадка управления КЗК-3219-0119000-01
31
31
31
31
21
22
22
23
23
23
24
25
26
26
27
28
29
29
30
30
20
32
33
34
35
35
36
36
37
37
38
39
40
40
10
10
1
2
3
4
5
6
7
8
9
11
12
12
13
13
14
14
14
14
15
15
15
16
16
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-3219-0119000-01 | К***1 | Площадка управления | |
| 1 | К***0 | Трубопровод | |
| 2 | К***0 | Трубопровод | |
| 3 | К***0 | Трубопровод | |
| 4 | К***0 | Педаль | |
| 5 | К***0 | Педаль | |
| 6 | К***0 | Педаль | |
| 7 | К***А | Трубопровод | |
| 8 | К***А | Трубопровод | |
| 9 | К***0 | Площадка | |
| 10 | К***0 | Рычаг | |
| 11 | К***1 | Рычаг | |
| 12 | У***1 | Угольник | |
| 13 | 5***3 | Болт | |
| 14 | 7***5 | Прокладка | |
| 15 | К***2 | Подушка | |
| 16 | К***9 | Пружина | |
| 17 | К***5 | Ось | |
| 18 | К***6 | Ось | |
| 19 | У***5 | Втулка | |
| 20 | У***3 | Пластина | |
| 21 | У***2 | Угольник | |
| 22 | Б***6 | Болт | |
| 23 | Б***8 | Болт | |
| 24 | Б***6 | Болт | |
| 25 | Б***6 | Болт | |
| 26 | Г***5 | Гайка М20-6G-5915 | |
| 27 | Г***5 | Гайка М6-6G-5915 | |
| 28 | Г***5 | Гайка М8-6G-5915 | |
| 29 | О***0 | Ось 6-8 b12x30 – 9650 | |
| 30 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 31 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 32 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 33 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 34 | Ш***8 | Шайба | |
| 35 | Ш***1 | Шайба | |
| 36 | Ш***7 | Шплинт | |
| 37 | В***Э | Выключатель света ''стоп'' гидравлический ВК12Б-Э | |
| 38 | 3***1 | Регулятор давления | |
| 39 | Т***0 | Цилиндр главный привода тормозов | |
| 40 | Т***2 | Цилиндр главный привода тормозов |
