Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2022). Установка капотов и ограждений КЗК-8-3-0128000
39
39
27
27
27
27
28
29
30
31
32
33
34
35
36
36
36
36
36
36
36
36
36
37
38
26
26
26
26
40
41
42
42
42
42
42
42
42
42
42
42
42
43
44
45
45
45
45
45
45
45
45
45
46
47
48
49
49
49
50
50
51
13
1
2
3
4
5
6
7
8
9
10
11
12
14
15
16
17
18
19
20
21
22
22
23
23
24
25
25

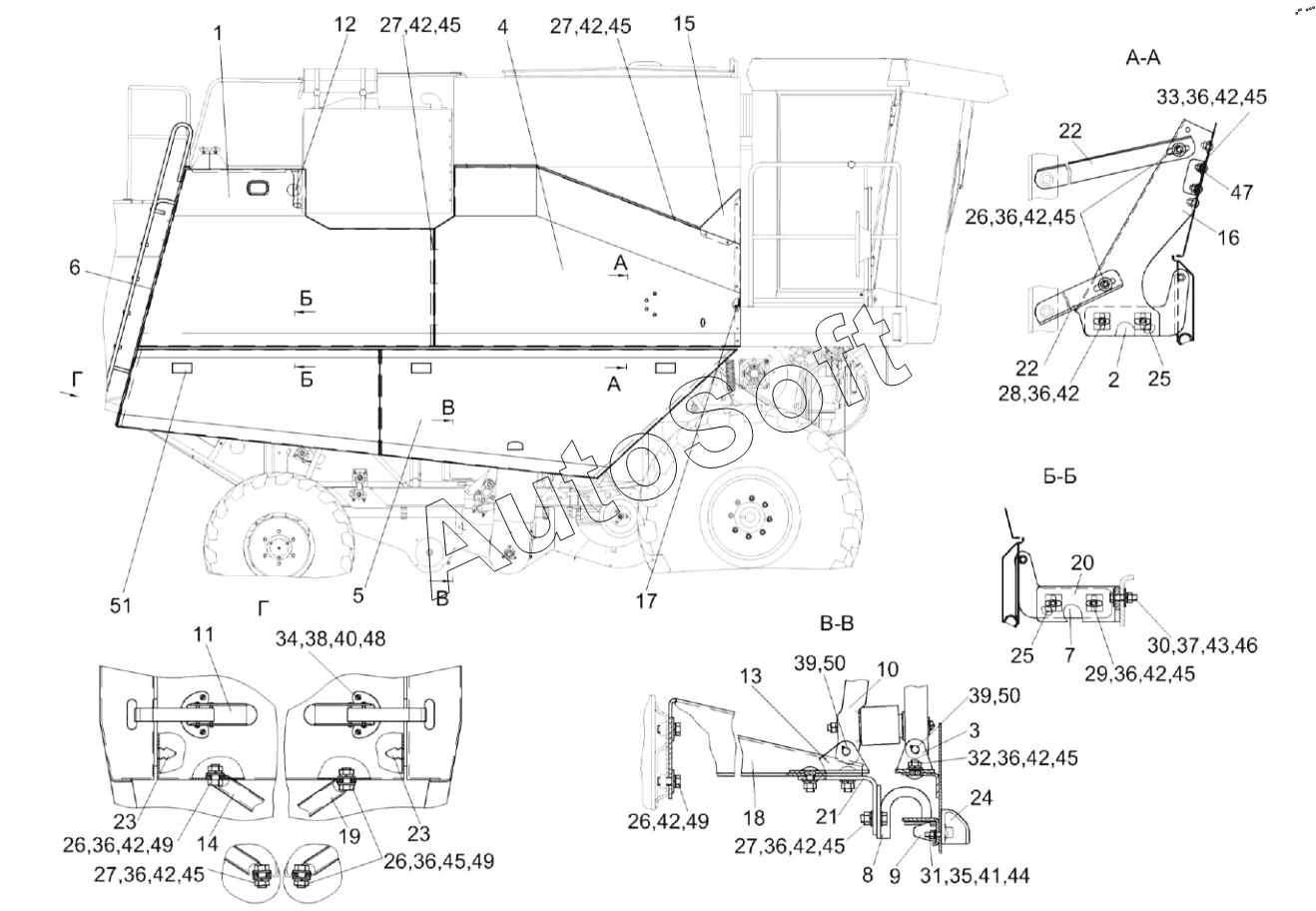

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8-3-0128000 | К***0 | Установка капотов и ограждений | |
| 1 | К***0 | Панель | |
| 2 | К***0 | Кронштейн | |
| 3 | К***0 | Кронштейн | |
| 4 | К***0 | Капот | |
| 5 | К***0 | Капот | |
| 6 | К***0 | Панель | |
| 7 | К***0 | Кронштейн | |
| 8 | К***0 | Зацеп | |
| 9 | К***0 | Замок | |
| 10 | К***В | Механизм фиксации капота | |
| 11 | К***Б | Защелка | |
| 12 | К***7 | Раскос | |
| 13 | К***5 | Кронштейн | |
| 14 | К***3 | Раскос | |
| 15 | К***2 | Панель | |
| 16 | К***1 | Кронштейн | |
| 17 | К***6 | Уголок | |
| 18 | К***8 | Кронштейн | |
| 19 | К***8 | Раскос | |
| 20 | К***1 | Кронштейн | |
| 21 | К***1 | Кронштейн | |
| 22 | К***2 | Уголок | |
| 23 | А***2 | Прокладка | |
| 24 | К***5 | Рукоятка | |
| 25 | К***6 | Пластина | |
| 26 | Б***6 | Болт М8-6eх20-7796 | |
| 27 | Б***6 | Болт М8-6eх25-7796 | |
| 28 | Б***6 | Болт М8-6eх30-7796 | |
| 29 | Б***6 | Болт | |
| 30 | Б***6 | Болт М10-6eх40-7796 | |
| 31 | Б***2 | Болт | |
| 32 | Б***2 | Болт | |
| 33 | Б***2 | Болт | |
| 34 | В***3 | Винт | |
| 35 | Г***5 | Гайка М6-6G-5915 | |
| 36 | Г***5 | Гайка М8-6G-5915 | |
| 37 | Г***5 | Гайка М10-6G-5915 | |
| 38 | Г***7 | Гайка М4-6G-5927 | |
| 39 | О***0 | Ось | |
| 40 | Ш***2 | Шайба 4 65Г – 6402 | |
| 41 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 42 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 43 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 44 | Ш***8 | Шайба | |
| 45 | Ш***8 | Шайба | |
| 46 | Ш***8 | Шайба | |
| 47 | Ш***8 | Шайба | |
| 48 | Ш***1 | Шайба | |
| 49 | Ш***1 | Шайба | |
| 50 | Ш***7 | Шплинт 2х18-397 | |
| 51 | 3***1 | Световозвращатель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
