Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2022). Привод наклонной камеры КЗК 0125000
38
26
27
27
28
28
29
29
29
30
31
32
32
32
33
33
33
34
35
35
35
35
36
36
36
37
37
25
39
40
40
41
42
43
44
45
45
45
46
46
47
48
48
13
1
2
3
4
5
6
7
8
9
10
11
11
12
14
15
16
17
18
19
20
21
22
22
22
23
24

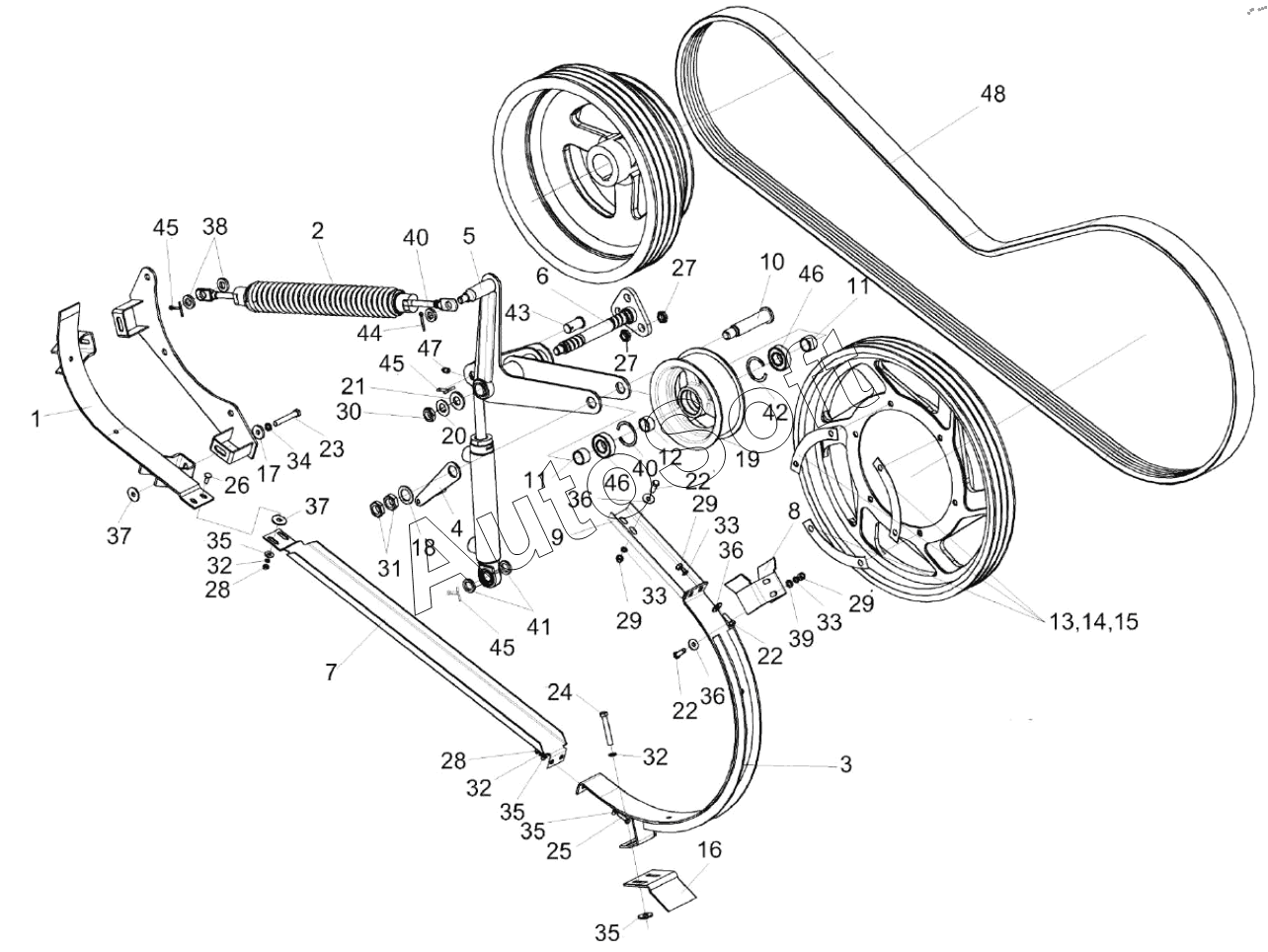

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК 0125000 | К***0 | Привод наклонной камеры | |
| 1 | К***0 | Щиток | |
| 2 | К***0 | Пружина | |
| 3 | К***А | Щиток | |
| 4 | К***0 | Кронштейн | |
| 5 | К***А | Рычаг | |
| 6 | К***А | Опора | |
| 7 | К***7 | Щиток | |
| 8 | К***1 | Кронштейн | |
| 9 | К***2 | Щиток | |
| 10 | К***1 | Ось | |
| 11 | К***3 | Втулка | |
| 12 | К***4 | Втулка | |
| 13 | К***6 | Прокладка | |
| 14 | К***1 | Прокладка | |
| 15 | К***2 | Прокладка | |
| 16 | К***5 | Кронштейн | |
| 17 | К***7 | Шайба | |
| 18 | К***8 | Шайба регулировочная | |
| 19 | К***2 | Ролик | |
| 20 | П***4 | Шайба | |
| 21 | П***5 | Шайба | |
| 22 | Б***6 | Болт М8-6ех25-7796 | |
| 23 | Б***6 | Болт | |
| 24 | Б***8 | Болт М6-6ех12-7798 | |
| 25 | Б***8 | Болт М6-6ех25-7798 | |
| 26 | Б***2 | Болт | |
| 27 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 28 | Г***5 | Гайка М6-6G-5915 | |
| 29 | Г***5 | Гайка М8-6G-5915 | |
| 30 | Г***6 | Гайка | |
| 31 | Г***6 | Гайка | |
| 32 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 33 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 34 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 35 | Ш***8 | Шайба | |
| 36 | Ш***8 | Шайба С.8.01-6958 | |
| 37 | Ш***8 | Шайба С.10.01-6958 | |
| 38 | Ш***9 | Шайба 20.01-9649 | |
| 39 | Ш***1 | Шайба С.8.01-11371 | |
| 40 | Ш***1 | Шайба С.14.01-11371 | |
| 41 | Ш***1 | Шайба С.16.01-11371 | |
| 42 | К***1 | Кольцо В52-13941 | |
| 43 | О***0 | Ось | |
| 44 | Ш***7 | Шплинт | |
| 45 | Ш***7 | Шплинт 5х32-397 | |
| 46 | 1***2 | Подшипник | |
| 47 | М***3 | Масленка 1.2 -19853 | |
| 48 | Р***A | Ремень | |
| 48 | Р***a | Ремень |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
