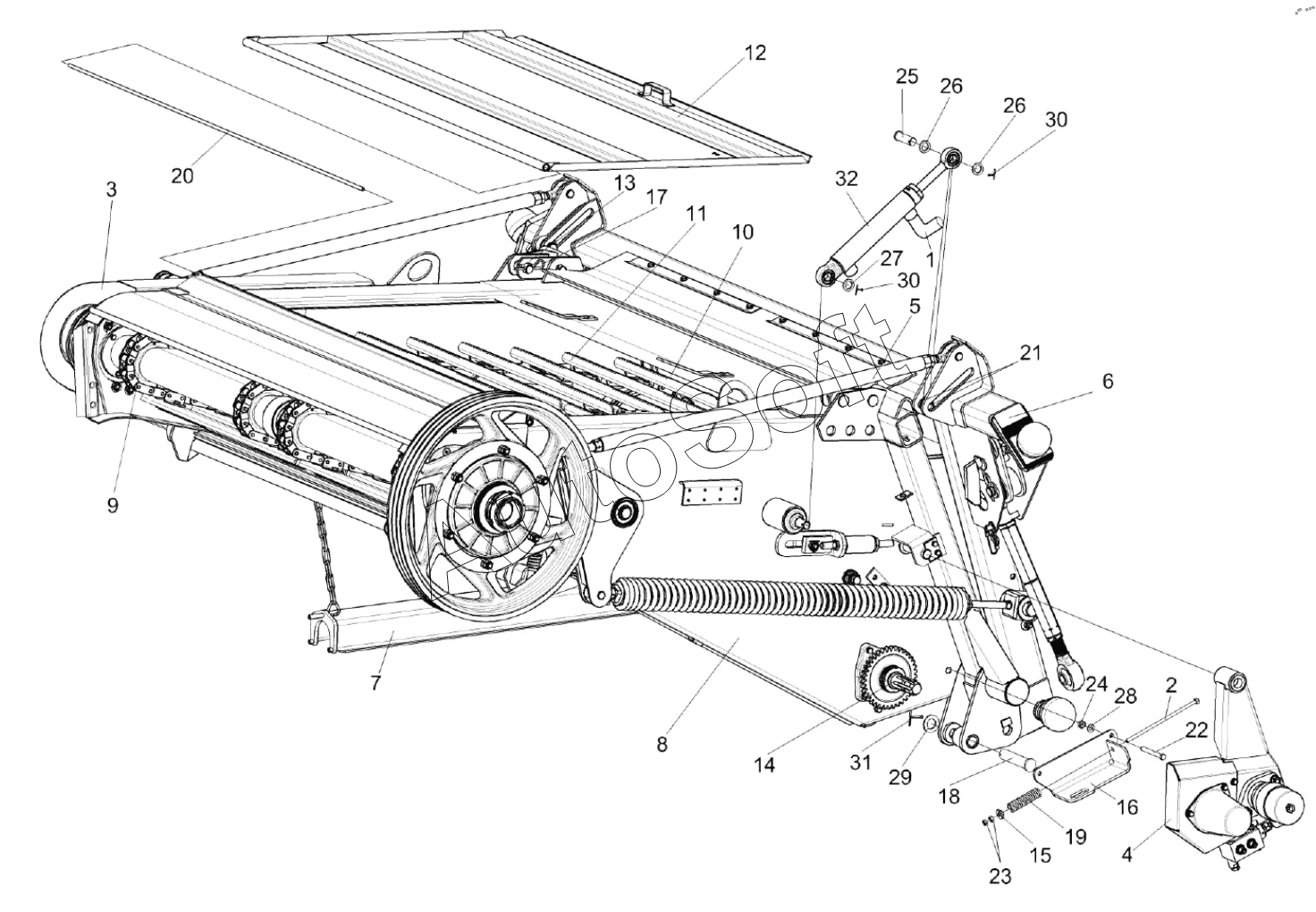

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2022). Камера наклонная КЗК-8-8-1800000
25
17
18
19
20
21
22
23
24
16
26
26
27
28
29
30
30
31
32
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8-8-1800000 | К***0 | Камера наклонная | |
| 1 | К***0 | Гидросистема наклонной камеры | |
| 2 | К***0 | Винт | |
| 3 | К***0 | Ограждение | |
| 4 | К***0 | Гидрореверс | |
| 5 | К***0 | Механизм продольного копирования | |
| 6 | К***0 | Рамка переходная | |
| 7 | К***0 | Упор | |
| 8 | К***0 | Рама | |
| 9 | К***0 | Вал верхний | |
| 10 | К***0 | Вал нижний | |
| 11 | К***А | Транспортер | |
| 12 | К***0 | Крышка | |
| 13 | К***0 | Серьга | |
| 14 | К***1 | Вал | |
| 15 | К***5 | Втулка | |
| 16 | К***4 | Упор | |
| 17 | Ж***9 | Шплинт | |
| 18 | К***1 | Палец | |
| 19 | К***9 | Пружина | |
| 20 | К***4 | Ось | |
| 21 | К***3 | Втулка | |
| 22 | Б***6 | Болт | |
| 23 | Г***5 | Гайка М8-6G-5915 | |
| 24 | Г***5 | Гайка М10-6G-5915 | |
| 25 | О***0 | Ось | |
| 26 | Ш***9 | Шайба 20.01-9649 | |
| 27 | Ш***8 | Шайба | |
| 28 | Ш***1 | Шайба С.10.01-11371 | |
| 29 | Ш***1 | Шайба С.24.01–11371 | |
| 30 | Ш***7 | Шплинт | |
| 31 | Ш***7 | Шплинт | |
| 32 | В***2 | Гидроцилиндр |
