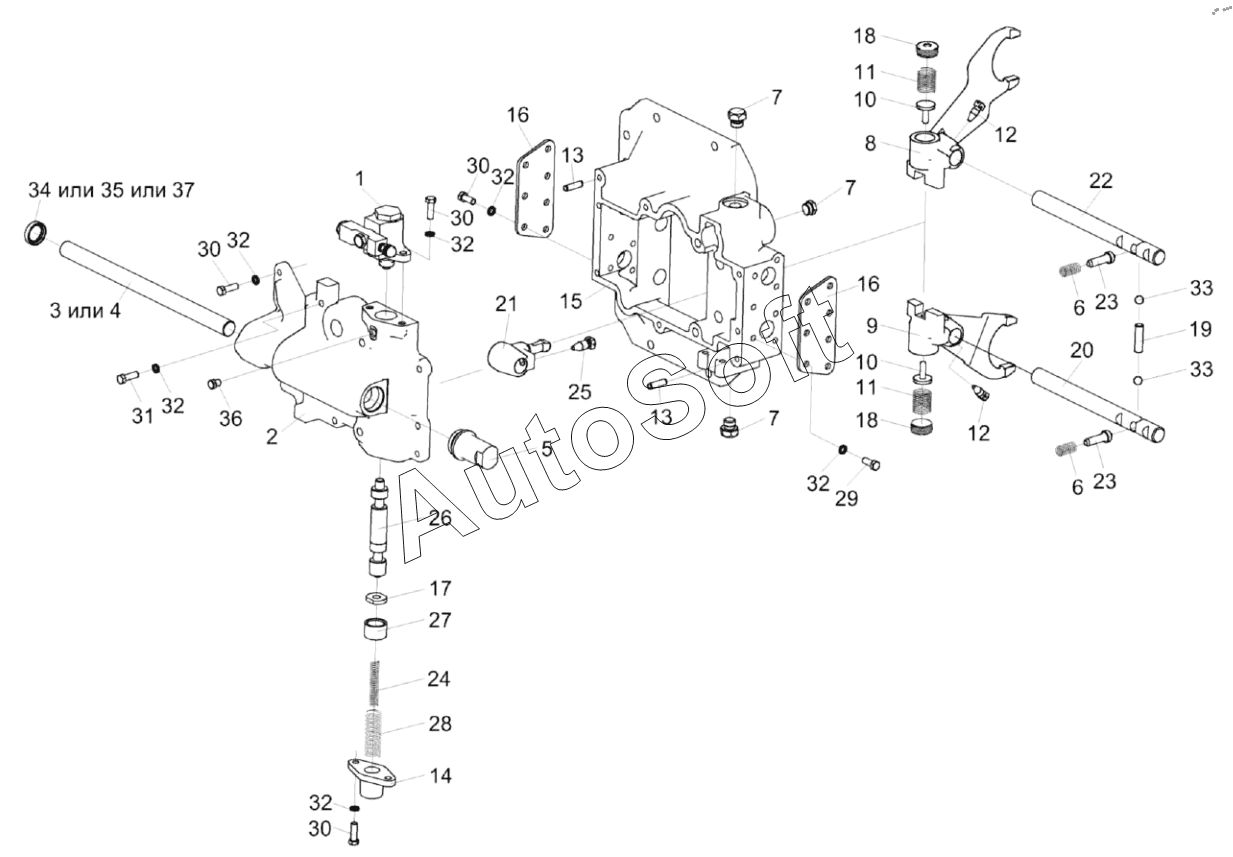

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2022). Механизм переключения передач КЗК-12-0107560
28
19
20
21
22
23
23
24
25
26
27
18
18
29
30
30
30
30
31
32
32
32
32
32
32
33
33
34
35
36
37
8
1
2
3
4
5
6
6
7
7
7
9
10
10
11
11
12
12
13
13
14
15
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0107250 | К***0 | Вилка | |
| КЗК-12-0107250-01 | К***1 | Вилка | |
| КЗК-12-0107560 | К***0 | Механизм переключения передач | |
| 1 | К***1 | Гидроцилиндр | |
| 2 | К***2 | Корпус блокировки | |
| 3 | К***1 | Шток управления | |
| 4 | К***2 | Шток управления | |
| 5 | К***3 | Пробка | |
| 6 | К***1 | Пружина | |
| 7 | К***5 | Пробка | |
| 8 | К***6 | Вилка | |
| 9 | К***1 | Вилка | |
| 10 | К***1 | Штифт | |
| 11 | К***2 | Пружина | |
| 12 | 6***Б | Болт штока | |
| 13 | 6***7 | Штифт | |
| 14 | 3***8 | Крышка корпуса блокировки | |
| 15 | 3***8 | Корпус механизма переключения диапазонов | |
| 16 | 3***1 | Крышка корпуса механизма переключения | |
| 17 | 3***5 | Шайба валика блокировки | |
| 18 | К***5 | Гайка | |
| 19 | 3***4 | Штифт установочный | |
| 20 | 3***1 | Шток верхний переключения диапазонов | |
| 21 | 3***2 | Рычаг вилок переключения | |
| 22 | 3***1 | Шток нижний переключения диапазонов | |
| 23 | 3***3 | Фиксатор штока диапазонов | |
| 24 | 3***1 | Пружина внутренняя блокировки | |
| 25 | 3***6 | Болт штока | |
| 26 | 3***9 | Шток блокировки | |
| 27 | 3***4 | Втулка ограничительная | |
| 28 | 3***1 | Пружина возвратная гидроцилиндра блокировки | |
| 29 | Б***6 | Болт М8-6gх20-7796 | |
| 30 | Б***6 | Болт М8-6gх25-7796 | |
| 31 | Б***6 | Болт М8-6gх35-7796 | |
| 32 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 33 | Ш***2 | Шарик 11-40-3722 | |
| 34 | М***G | Манжета | |
| 35 | М***8 | Манжета | |
| 36 | П***8 | Пробка | |
| 37 | У***6 | Уплотнение |
