Каталог запасных частей к технике: Гомсельмаш ЖЗК-9 (2023). Направляющая КЗК-1492-1503510
8
17
16
15
14
14
13
12
11
10
9
7
6
5
5
4
3
2
1

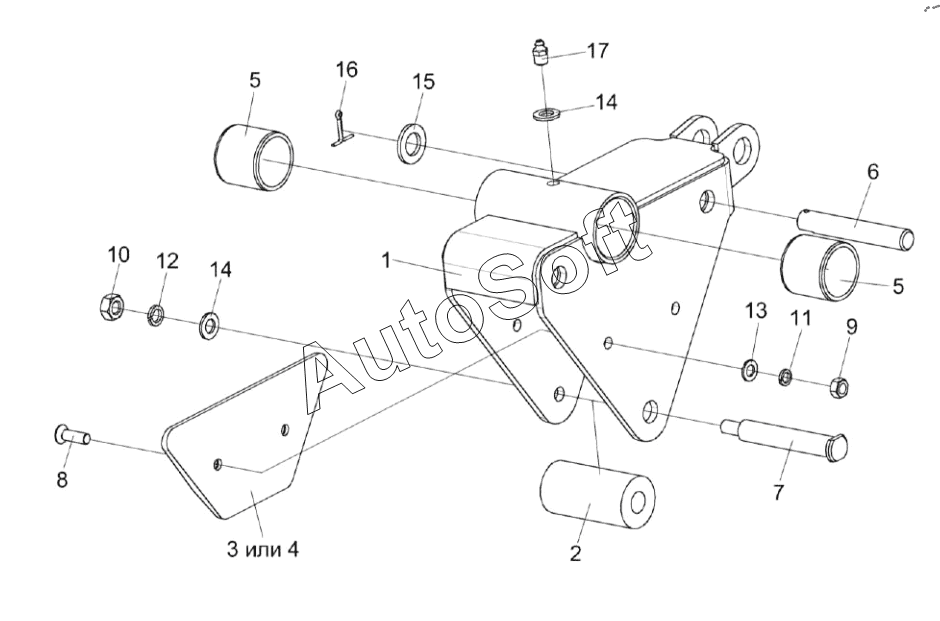

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1492-1503510 | К***0 | Направляющая | |
| КЗК-1492-1503520 | К***0 | Направляющая | |
| 1 | К***0 | Направляющая | |
| 2 | К***1 | Ролик | |
| 3 | К***2 | Пластина | |
| 4 | К***3 | Пластина | |
| 5 | К***4 | Втулка | |
| 6 | К***3 | Ось | |
| 7 | К***4 | Ось | |
| 8 | В***5 | Винт | |
| 9 | Г***5 | Гайка М8-6G-5915 | |
| 10 | Г***5 | Гайка М10-6G-5915 | |
| 11 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 12 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 13 | Ш***1 | Шайба | |
| 14 | Ш***1 | Шайба C.10.01-11371 | |
| 15 | Ш***1 | Шайба | |
| 16 | Ш***7 | Шплинт 3,2х25-397 | |
| 17 | М***3 | Масленка 1.2-19853 |
