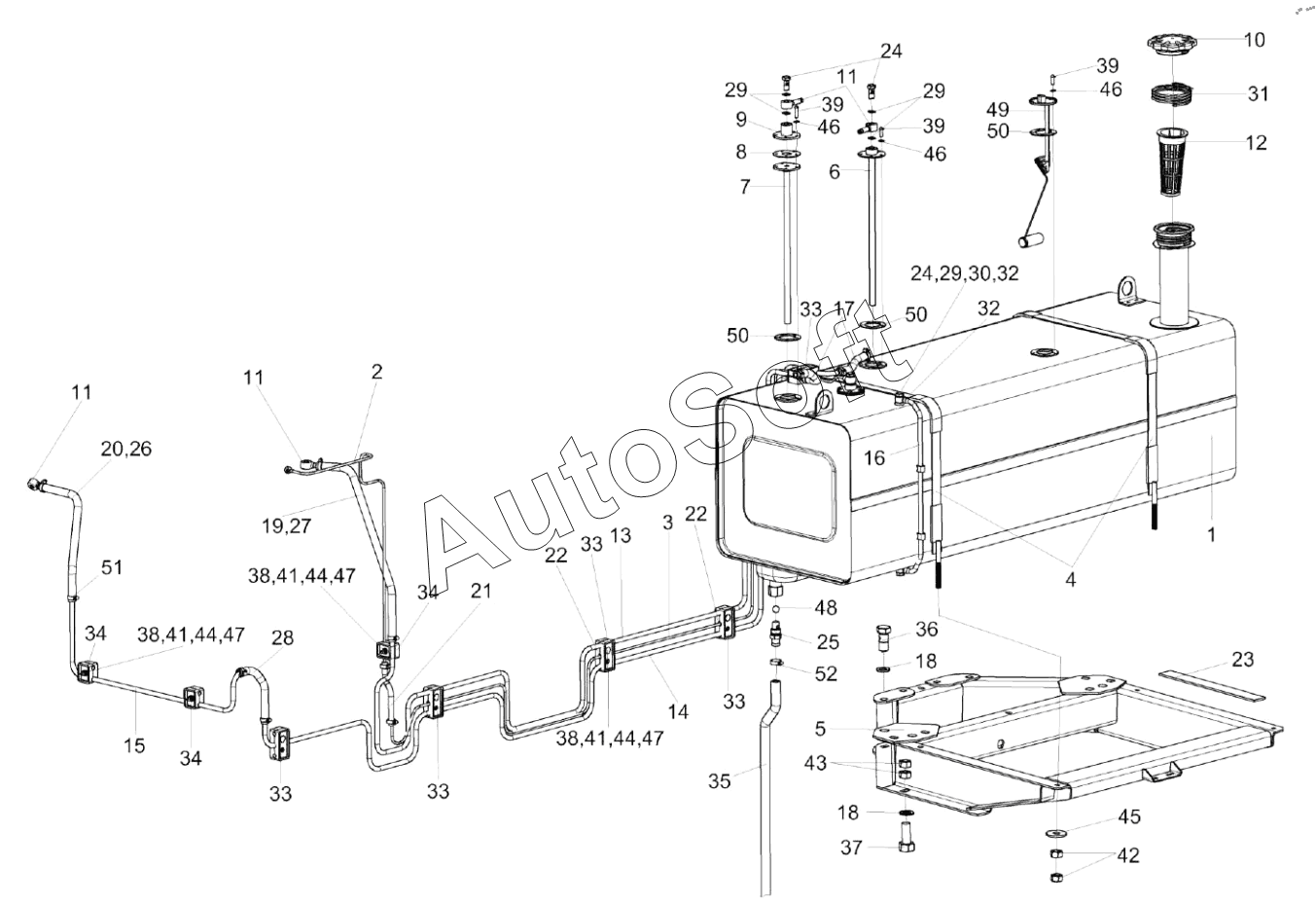

Каталог запасных частей к технике: Гомсельмаш ES4 (2023). Установка топливного бака КП-4-0126000
27
28
29
29
29
30
31
32
32
33
33
33
33
33
34
34
34
35
36
37
38
38
38
39
39
39
26
41
41
41
42
43
44
44
44
45
46
46
46
47
47
47
48
49
50
50
50
51
52
13
1
2
3
4
5
6
7
8
9
10
11
11
11
12
14
15
16
17
18
18
19
20
21
22
22
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КП-4-0126000 | К***0 | Установка топливного бака | |
| КПС-4-0126090 | К***0 | Трубка уровня | |
| 1 | К***0 | Бак топливный | |
| 2 | К***0 | Топливопровод сливной | |
| 3 | К***0 | Топливопровод сливной | |
| 4 | К***0 | Хомут | |
| 5 | К***А | Подрамник бака | |
| 6 | К***0 | Труба | |
| 7 | К***0 | Труба | |
| 8 | К***0 | Клапан | |
| 9 | К***0 | Корпус | |
| 10 | К***0 | Крышка | |
| 11 | У***0 | Штуцер | |
| 12 | 1***6 | Фильтр 1606 | |
| 13 | К***1 | Топливопровод заборный | |
| 14 | К***2 | Топливопровод сливной | |
| 15 | К***5 | Топливопровод сливной | |
| 16 | К***5 | Трубка | |
| 17 | К***2 | Рукав | |
| 18 | К***7 | Шайба | |
| 19 | К***5 | Рукав | |
| 20 | К***3 | Рукав 12х20-10362 | |
| 21 | К***1 | Рукав | |
| 22 | К***9 | Прокладка | |
| 23 | К***3 | Прокладка | |
| 24 | К***А | Болт специальный | |
| 25 | М***2 | Штуцер | |
| 26 | У***9 | Оплетка | |
| 27 | У***9 | Оплетка | |
| 28 | С***9 | Рукав | |
| 29 | У***1 | Шайба | |
| 30 | У***1 | Угольник поворотный | |
| 31 | У***2 | Пружина | |
| 32 | У***4 | Кольцо | |
| 33 | У***А | Брус | |
| 34 | У***А | Брус | |
| 35 | Р***8 | Рукав | |
| 36 | Б***6 | Болт М16-6ех50-7796 | |
| 37 | Б***6 | Болт | |
| 38 | Б***2 | Болт | |
| 39 | В***3 | Винт | |
| 40 | В***3 | Винт | |
| 41 | Г***6 | Гайка М8-6G-2526 | |
| 42 | Г***5 | Гайка М12-6G-5915 | |
| 43 | Г***5 | Гайка М16-6G-5915 | |
| 44 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 45 | Ш***8 | Шайба | |
| 46 | Ш***1 | Шайба | |
| 47 | Ш***1 | Шайба | |
| 48 | Ш***2 | Шарик | |
| 49 | Д***И | Датчик | |
| 50 | П***6 | Прокладка | |
| 51 | Х***3 | Хомут червячный TORRO 12-22/9 C7W3 | |
| 52 | Х***2 | Хомут червячный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
