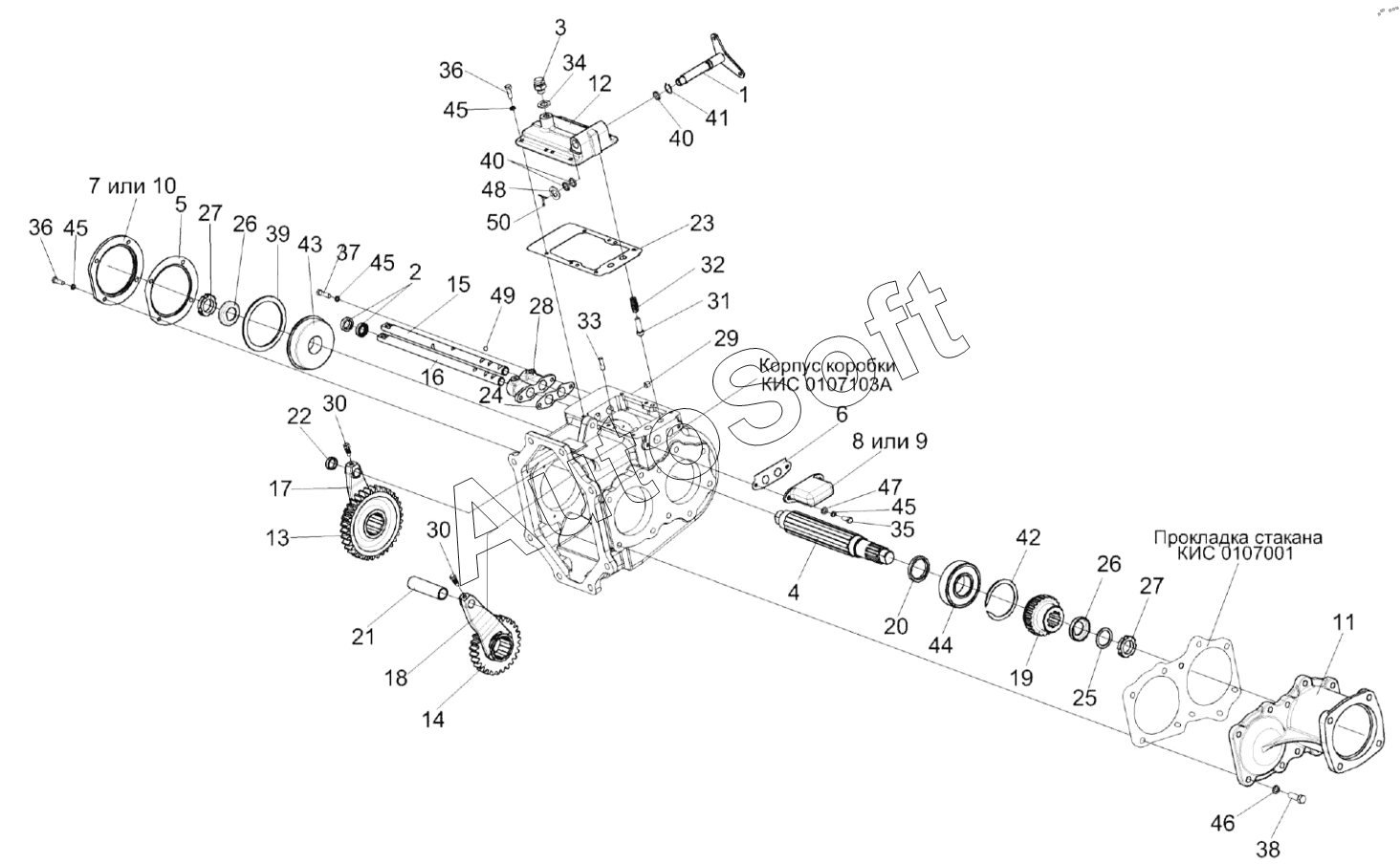

Каталог запасных частей к технике: Гомсельмаш ES4 (2023). Коробка передач КГС 0107020
38
26
26
27
27
28
29
30
30
31
32
33
34
35
36
36
37
25
39
40
40
41
42
43
44
45
45
45
45
46
47
48
49
50
12
1
2
2
3
4
5
6
7
8
9
10
11
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС 0107020 | К***0 | Коробка передач | |
| 1 | К***А | Валик | |
| 2 | М***7 | Манжета | |
| 2 | М***G | Манжета | |
| 3 | Р***0 | Сапун | |
| 4 | К***8 | Вал | |
| 5 | К***А | Прокладка | |
| 6 | К***4 | Прокладка крышки штока | |
| 7 | К***7 | Крышка подшипника | |
| 8 | К***9 | Крышка | |
| 9 | К***1 | Крышка | |
| 10 | К***А | Крышка подшипника | |
| 11 | К***8 | Стакан | |
| 12 | К***1 | Крышка | |
| 13 | К***7 | Блок шестерен | |
| 14 | К***6 | Шестерня | |
| 15 | К***6 | Шток | |
| 16 | К***7 | Шток переключения II передачи | |
| 17 | К***1 | Вилка | |
| 18 | К***2 | Вилка | |
| 19 | К***3 | Полумуфта | |
| 20 | К***7 | Кольцо упорное | |
| 21 | К***3 | Ограничитель | |
| 22 | К***1 | Ограничитель | |
| 23 | 0***А | Прокладка | |
| 24 | 0***9 | Прокладка | |
| 25 | 4***8 | Кольцо | |
| 26 | 4***9 | Шайба замочная | |
| 27 | 4***А | Гайка | |
| 28 | К***1 | Кронштейн | |
| 29 | 6***0 | Пробка | |
| 30 | 6***Б | Болт штока | |
| 31 | 6***А | Фиксатор | |
| 32 | К***1 | Пружина | |
| 33 | 6***7 | Штифт | |
| 34 | Р***2 | Прокладка | |
| 35 | Б***6 | Болт М8-6ех20-7796 | |
| 36 | Б***6 | Болт М8-6ех25-7796 | |
| 37 | Б***6 | Болт М8-6ех30-7796 | |
| 38 | Б***6 | Болт М12-6ех35-7796 | |
| 39 | К***3 | Кольцо упорное 110-2893 | |
| 40 | К***3 | Кольцо 016-020-25-2-2-18829/9833 | |
| 41 | К***2 | Кольцо В20-13942 | |
| 42 | К***0 | Кольцо В78-13940 | |
| 43 | П***3 | Подшипник | |
| 44 | П***8 | Подшипник 309-8338 | |
| 45 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 46 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 47 | Ш***1 | Шайба С.8.01-11371 | |
| 48 | Ш***1 | Шайба С.16.01-11371 | |
| 49 | Ш***2 | Шарик | |
| 50 | Ш***7 | Шплинт 3,2х25-397 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
