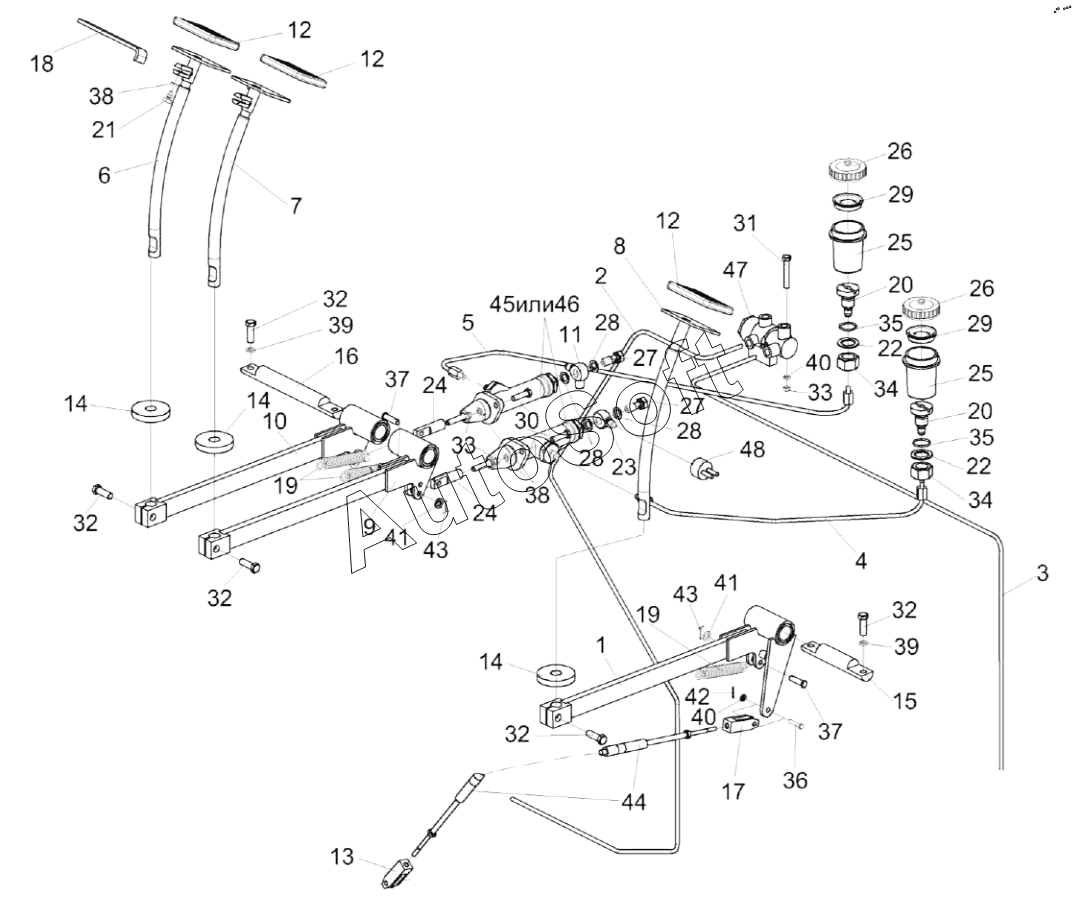

Каталог запасных частей к технике: Гомсельмаш ES4 (2023). Площадка управления КП-4-0119000-01. Рычаги и трубопроводы
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
14
14
14
15
16
17
18
19
19
20
20
21
22
22
23
24
24
25
25
26
26
27
27
28
28
28
29
29
30
31
32
32
32
32
32
33
33
34
34
35
35
36
37
37
38
38
39
39
40
40
41
41
42
43
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КП-4-0119000-01 | К***1 | Площадка управления | |
| 1 | К***0 | Рычаг | |
| 2 | К***0 | Трубопровод | |
| 3 | К***1 | Трубопровод | |
| 4 | К***А | Трубопровод | |
| 5 | К***А | Трубопровод | |
| 6 | К***0 | Рычаг | |
| 7 | К***0 | Рычаг | |
| 8 | К***0 | Рычаг | |
| 9 | К***0 | Рычаг | |
| 10 | К***1 | Рычаг | |
| 11 | У***0 | Угольник | |
| 12 | К***2 | Подушка | |
| 13 | К***8 | Вилка | |
| 14 | К***2 | Шайба | |
| 15 | К***5 | Ось | |
| 16 | К***6 | Ось | |
| 17 | К***1 | Вилка | |
| 18 | У***6 | Пластина | |
| 19 | У***А | Пружина | |
| 20 | У***9 | Штуцер бачка | |
| 21 | У***1 | Винт | |
| 22 | У***3 | Шайба | |
| 23 | У***2 | Угольник | |
| 24 | Р***2 | Вилка | |
| 25 | 5***4 | Корпус бачка главного цилиндрз тормоза | |
| 26 | 5***5 | Крышка бачка | |
| 27 | 5***3 | Болт | |
| 28 | 7***5 | Прокладка | |
| 29 | 4***9 | Отражатель крышки бачка главного цилиндра тормоза | |
| 30 | Б***6 | Болт М8-6eх25-7796 | |
| 31 | Б***6 | Болт | |
| 32 | Б***6 | Болт | |
| 33 | Г***6 | Гайка | |
| 34 | Г***5 | Гайка М20х1,5-6G-5915 | |
| 35 | К***3 | Кольцо 024-028-25-2-2-18829/9833 | |
| 36 | О***0 | Ось | |
| 37 | О***0 | Ось 6-10 b12х36-9650 | |
| 38 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 39 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 40 | Ш***1 | Шайба | |
| 41 | Ш***1 | Шайба C.10.01-11371 | |
| 42 | Ш***7 | Шплинт 3,2х20-397 | |
| 43 | Ш***7 | Шплинт 2х20-397 | |
| 44 | 1***0 | Трос дистанционного управления 112-075-03300 | |
| 45 | Е***3 | Главный цилиндр | |
| 46 | Т***0 | Цилиндр главный привода тормозов | |
| 47 | 3***1 | Регулятор давления | |
| 48 | В***Э | Выключатель света ''стоп'' гидравлический ВК12Б-Э |
