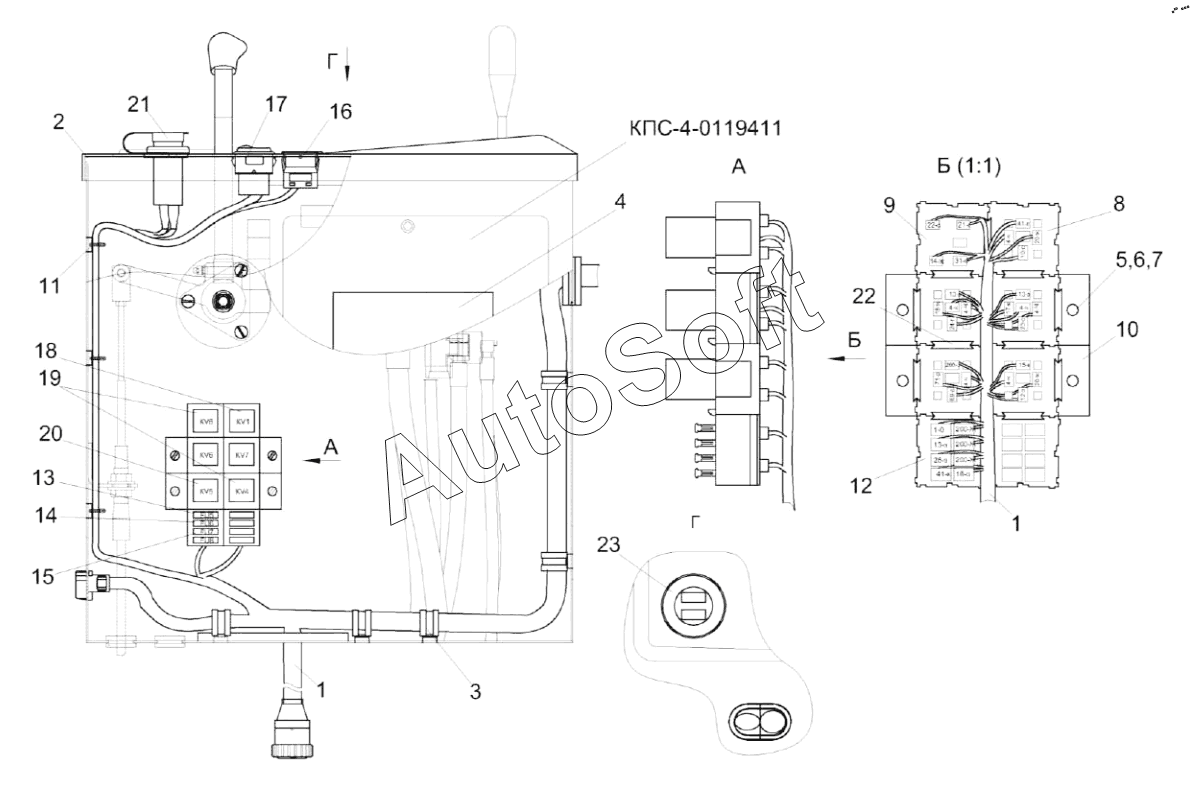

Каталог запасных частей к технике: Гомсельмаш ES4 (2023). Установка электрооборудования пульта КП-4-0725000Б-01
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КП-4-0725000Б-01 | К***1 | Установка электрооборудования пульта | |
| 1 | К***Д | Жгут пульта управления | |
| 2 | К***1 | Панель | |
| 3 | К***2 | Хомут | |
| 4 | К***5 | Табличка | |
| 5 | 1***1 | Винт | |
| 6 | 1***4 | Шайба | |
| 7 | 1***2 | Шайба | |
| 8 | Г***3 | Колодка изолирующая | |
| 9 | 4***5 | Колодка изолирующая | |
| 10 | Г***5 | Лапка монтажная | |
| 11 | Г***1 | Лента стяжная зубчатая | |
| 12 | Г***4 | Модуль | |
| 13 | Г***7 | Предохранитель | |
| 14 | Г***8 | Предохранитель | |
| 15 | Г***2 | Предохранитель | |
| 16 | 4***2 | Переключатель | |
| 17 | 4***9 | Переключатель управления | |
| 18 | 4***1 | Реле | |
| 19 | Г***6 | Реле | |
| 20 | Г***9 | Реле | |
| 21 | 4***6 | Розетка бортовой сети | |
| 22 | Г***1 | Фиксатор | |
| 23 | 4***8 | Разъем USB зарядки |
