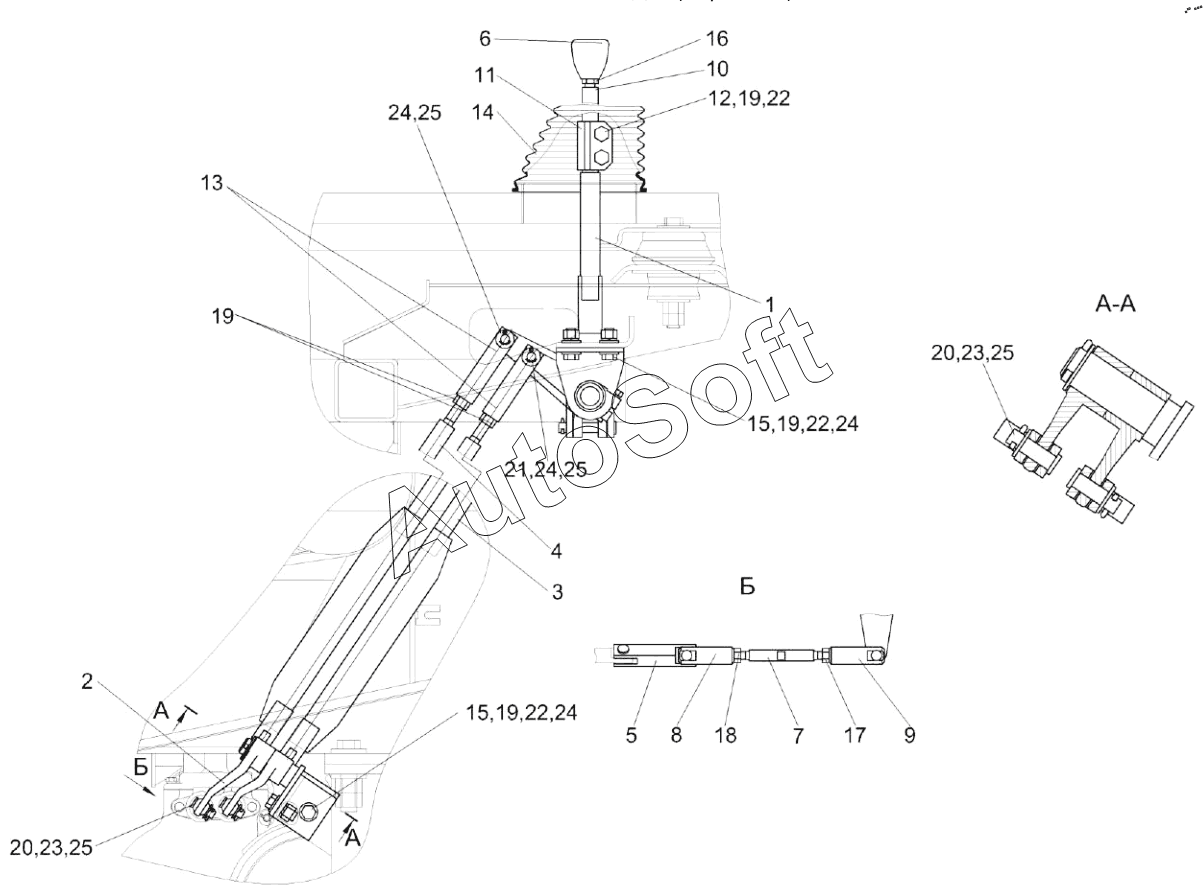

Каталог запасных частей к технике: Гомсельмаш ES4 (2023). Механизм управления КПП КПС-4-0119040
11
25
25
25
25
24
24
24
24
23
23
22
22
22
21
20
20
19
19
19
19
18
17
16
15
15
14
13
12
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КП-4-0119190 | К***0 | Тяга | |
| КПС-4-0119040 | К***0 | Механизм управления КПП | |
| КПС-4-0119320 | К***0 | Тяга | |
| КПС-4-0119320-01 | К***1 | Тяга | |
| 1 | К***0 | Блок переключения | |
| 2 | К***0 | Опора | |
| 3 | К***0 | Тяга | |
| 4 | К***1 | Тяга | |
| 5 | К***5 | Вилка | |
| 6 | К***7 | Рукоятка | |
| 7 | К***8 | Тяга | |
| 8 | К***5 | Вилка | |
| 9 | К***1 | Вилка | |
| 10 | К***3 | Рычаг | |
| 11 | К***4 | Муфта | |
| 12 | К***8 | Болт | |
| 13 | К***3 | Вилка | |
| 14 | 8***А | Чехол | |
| 15 | Б***6 | Болт | |
| 16 | Г***6 | Гайка М12-6G-2526 | |
| 17 | Г***5 | Гайка | |
| 18 | Г***5 | Гайка М10-6G-5915 | |
| 19 | Г***5 | Гайка М12-6G-5915 | |
| 20 | О***0 | Ось | |
| 21 | О***0 | Ось | |
| 22 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 23 | Ш***1 | Шайба C.10.01-11371 | |
| 24 | Ш***1 | Шайба C.12.01-11371 | |
| 25 | Ш***7 | Шплинт 3,2х25-397 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
