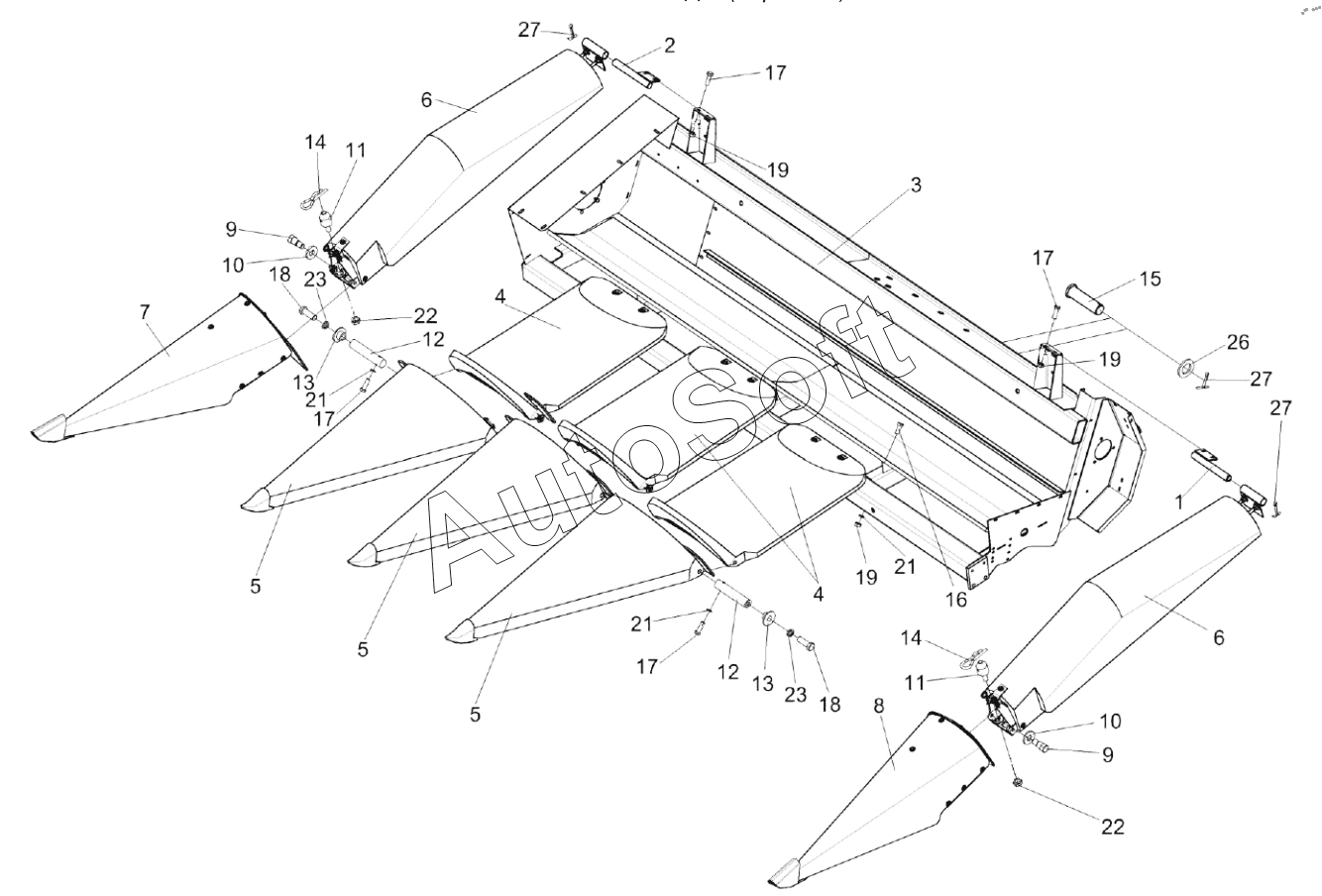

Каталог запасных частей к технике: Гомсельмаш ES4 (2023). Початкоотделитель КП-4-0500100 (установка кожухов делителей)
13
13
27
27
27
26
23
23
22
22
21
21
21
19
19
19
18
18
17
17
17
17
16
15
14
14
12
12
11
11
10
10
9
9
8
7
6
6
5
5
5
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КП-4-0500100 | К***0 | Початкоотделитель | |
| 1 | К***0 | Петля | |
| 2 | К***1 | Петля | |
| 3 | К***0 | Рама | |
| 4 | К***0 | Кожух | |
| 5 | К***0 | Носок | |
| 6 | К***0 | Кожух боковой | |
| 7 | К***0 | Носок правый | |
| 8 | К***0 | Носок левый | |
| 9 | К***5 | Болт | |
| 10 | К***6 | Шайба | |
| 11 | К***2 | Палец | |
| 12 | К***1 | Стержень | |
| 13 | К***2 | Втулка | |
| 14 | А***1 | Шплинт | |
| 15 | К***4 | Палец | |
| 16 | Б***6 | Болт М8-6eх20-7796 | |
| 17 | Б***G | Болт | |
| 18 | Б***6 | Болт | |
| 19 | Г***G | Гайка | |
| 20 | Г***5 | Гайка М10-6G-5915 | |
| 21 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 22 | Г***G | Гайка | |
| 23 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 24 | Ш***8 | Шайба | |
| 26 | Ш***1 | Шайба | |
| 27 | Ш***7 | Шплинт 5х40-397 |
