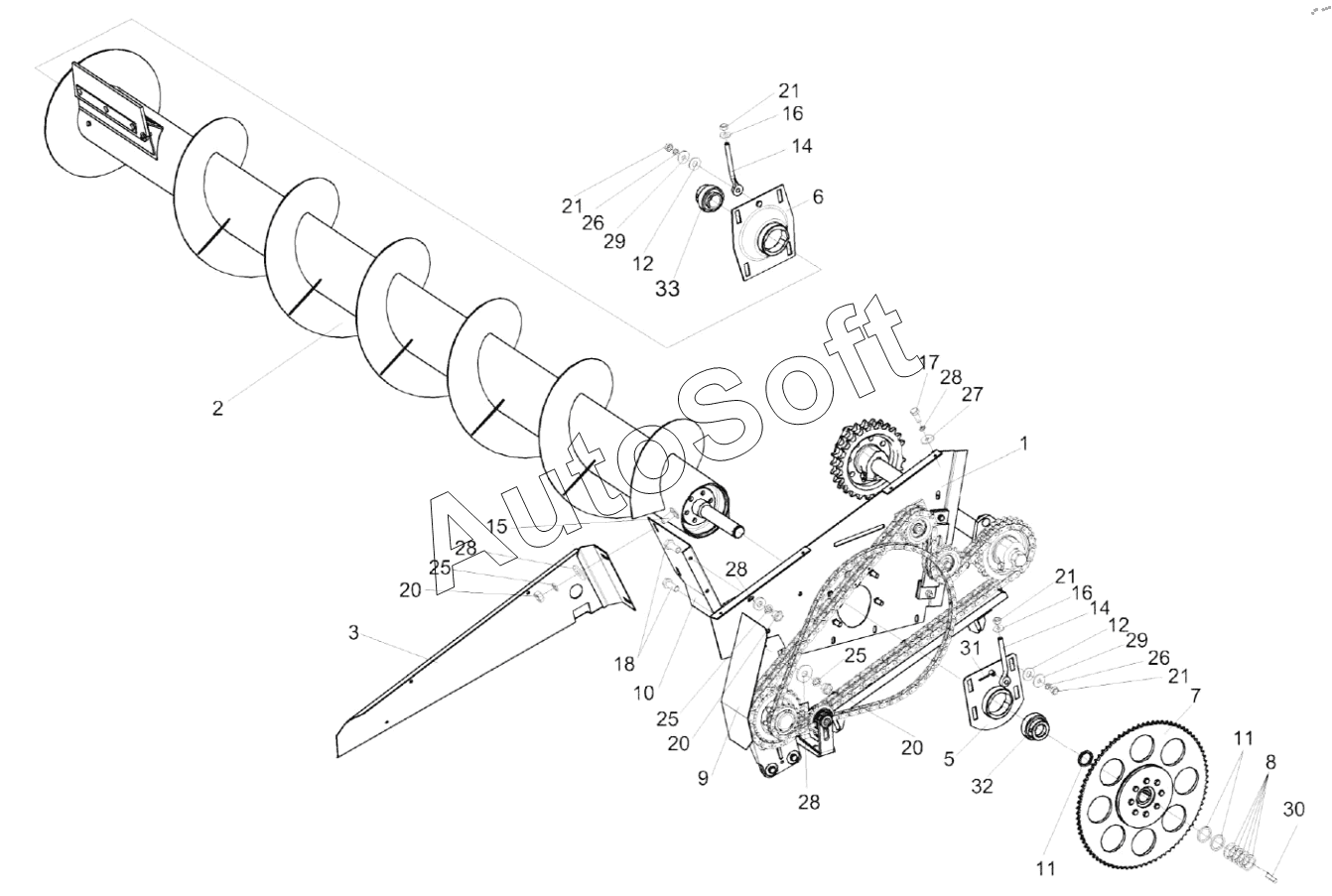

Каталог запасных частей к технике: Гомсельмаш ES4 (2023). Початкоотделитель КП-4-0500100 (установка шнека КП-4-0502000)
16
16
33
32
31
30
29
29
28
28
28
28
27
26
26
25
25
25
21
21
21
21
20
20
20
18
17
15
14
14
12
12
11
11
10
9
8
7
6
5
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КП-4-0500100 | К***0 | Початкоотделитель | |
| 1 | К***0 | Рама | |
| 2 | К***0 | Шнек | |
| 3 | К***1 | Кожух | |
| 5 | К***0 | Плита | |
| 6 | К***А | Плита | |
| 7 | К***0 | Муфта предохранительная | |
| 8 | К***3 | Шайба | |
| 9 | К***А | Щиток | |
| 10 | К***1 | Щиток | |
| 11 | К***3 | Шайба | |
| 12 | К***2 | Шайба | |
| 14 | К***1 | Винт | |
| 15 | К***1 | Болт | |
| 16 | К***5 | Шайба | |
| 17 | Б***8 | Болт М6-6eх16-7798 | |
| 18 | Б***6 | Болт М8-6eх20-7796 | |
| 20 | Г***5 | Гайка М8-6G-5915 | |
| 21 | Г***5 | Гайка М12-6G-5915 | |
| 24 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 25 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 26 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 27 | Ш***8 | Шайба | |
| 28 | Ш***8 | Шайба | |
| 29 | Ш***8 | Шайба | |
| 30 | Ш***0 | Шпонка | |
| 31 | Ш***7 | Шплинт 3,2х25-397 | |
| 32 | П***8 | Подшипник | |
| 33 | П***7 | Подшипник |
