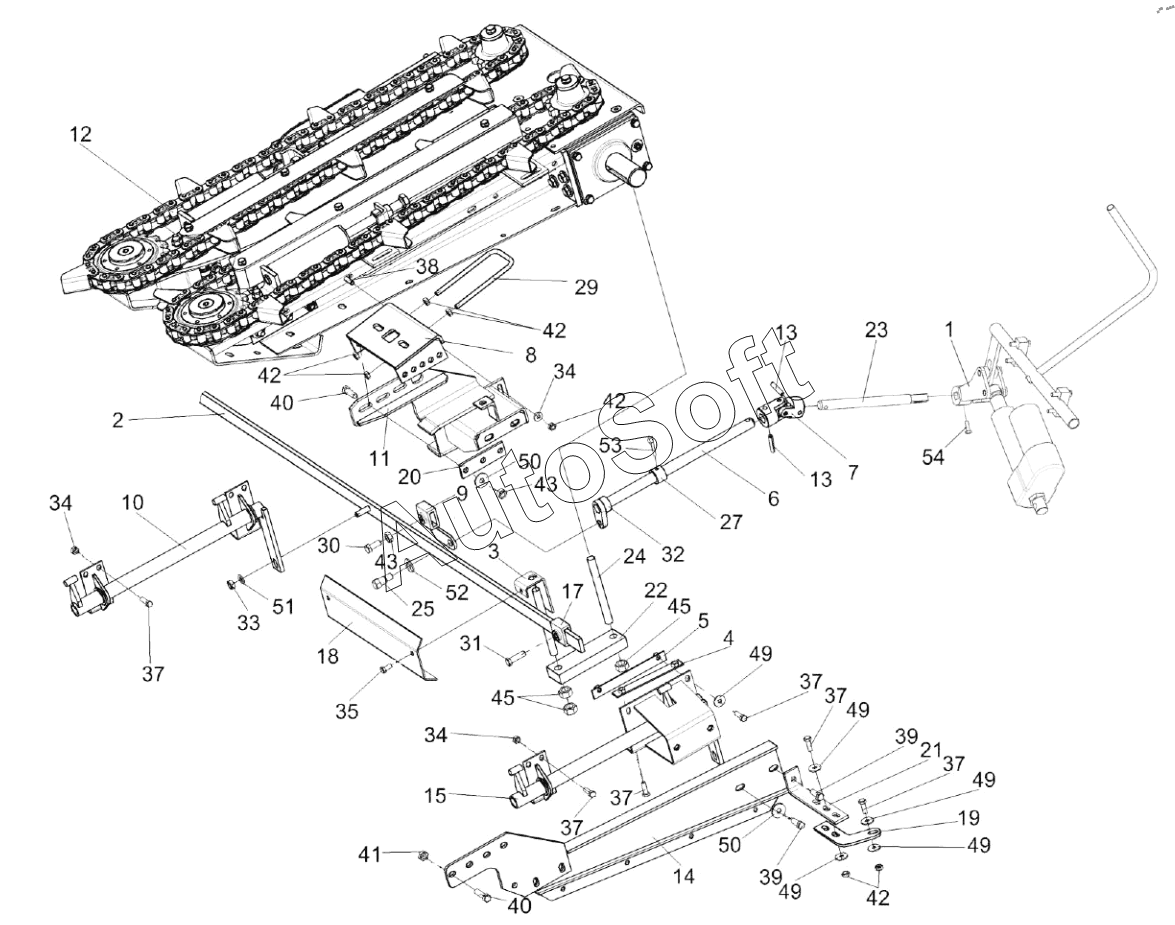

Каталог запасных частей к технике: Гомсельмаш ES4 (2023). Початкоотделитель КП-4-0500100 (установка русел)
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
17
18
19
20
21
22
23
24
25
27
29
30
31
32
33
34
34
34
35
37
37
37
37
37
37
38
39
39
40
40
41
42
42
42
42
43
43
45
45
49
49
49
49
49
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КП-4-0500100 | К***0 | Початкоотделитель | |
| 1 | К***A | Установка электромеханизма | |
| 2 | К***А | Полоса | |
| 3 | К***0 | Кронштейн | |
| 4 | К***0 | Планка | |
| 5 | К***1 | Планка | |
| 6 | К***0 | Ось | |
| 7 | К***0 | Шарнир | |
| 8 | К***0 | Кронштейн | |
| 9 | К***0 | Ухо | |
| 10 | К***0 | Распорка | |
| 11 | К***1 | Опора | |
| 12 | К***0 | Русло | |
| 13 | К***1 | Штифт | |
| 14 | К***0 | Опора | |
| 15 | К***0 | Кронштейн | |
| 17 | К***3 | Опора | |
| 18 | К***3 | Панель | |
| 19 | К***7 | Ребро | |
| 20 | К***8 | Планка | |
| 21 | К***9 | Уголок | |
| 22 | К***2 | Планка | |
| 23 | К***А | Стержень | |
| 24 | К***2 | Шпилька | |
| 25 | К***5 | Болт | |
| 27 | К***9 | Втулка | |
| 29 | К***5 | Скоба | |
| 30 | К***6 | Болт | |
| 31 | К***1 | Болт | |
| 32 | К***1 | Втулка | |
| 33 | П***1 | Гайка самостопорящаяся | |
| 34 | Г***G | Гайка | |
| 35 | Б***6 | Болт М8-6eх16-7796 | |
| 37 | Б***G | Болт | |
| 38 | Б***6 | Болт М8-6eх30-7796 | |
| 39 | Б***6 | Болт М10-6eх25-7796 | |
| 40 | Б***6 | Болт | |
| 41 | Г***G | Гайка | |
| 42 | Г***5 | Гайка М8-6G-5915 | |
| 43 | Г***5 | Гайка М10-6G-5915 | |
| 45 | Г***5 | Гайка М14-6G-5915 | |
| 49 | Ш***8 | Шайба | |
| 51 | Ш***1 | Шайба C.10.01-11371 | |
| 52 | Ш***1 | Шайба C.14.01-11371 | |
| 53 | Ш***7 | Шплинт 5х40-397 | |
| 54 | Б***6 | Болт |
