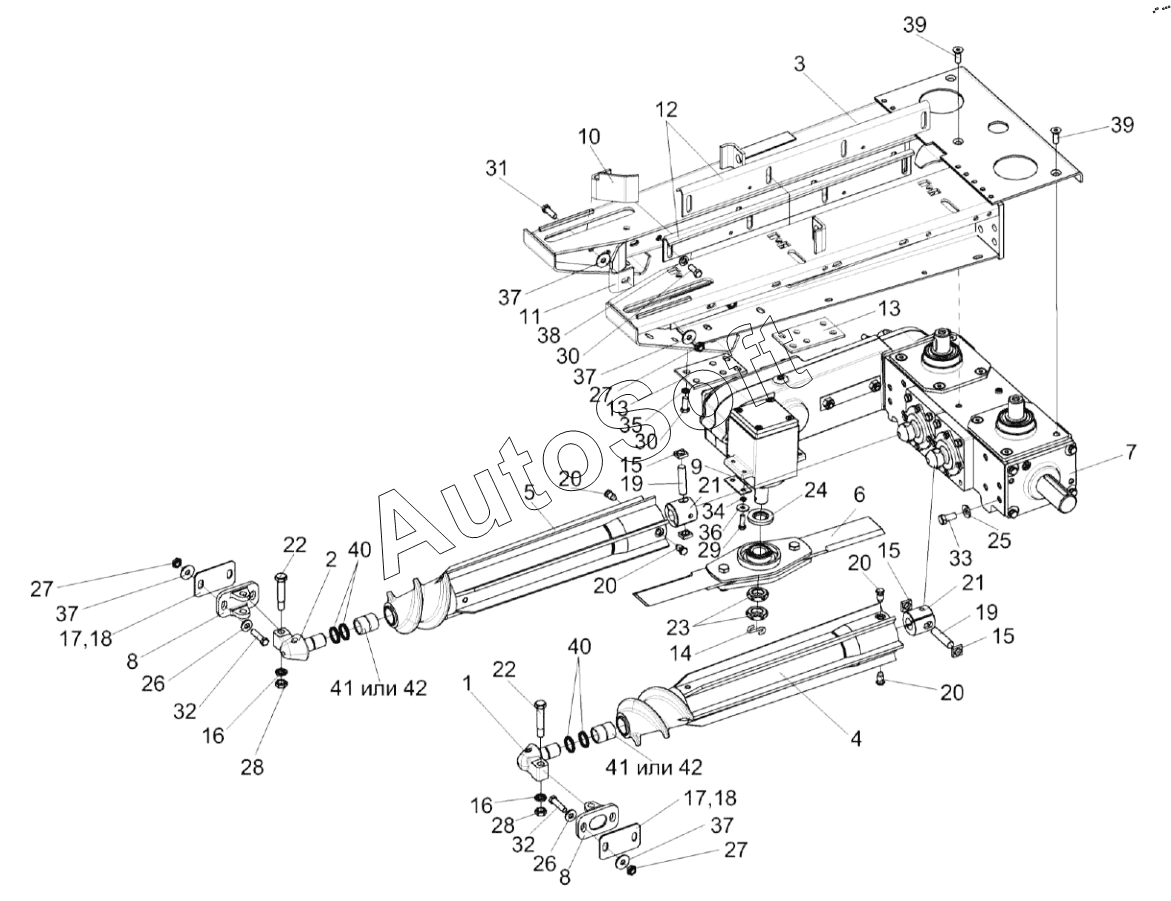

Каталог запасных частей к технике: Гомсельмаш ES4 (2023). Русло КПС-4-0510250
32
32
22
22
23
24
25
26
26
27
27
27
28
28
29
30
30
31
21
21
33
34
35
36
37
37
37
37
38
39
39
40
40
41
41
42
42
11
1
2
3
4
5
6
7
8
8
9
10
12
13
14
15
15
15
16
16
17
17
18
18
19
19
20
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КПС-4-0510250 | К***0 | Русло | |
| 1 | К***0 | Опора | |
| 2 | К***1 | Опора | |
| 3 | К***0 | Рама | |
| 4 | К***Б | Валец | |
| 5 | К***Б | Валец | |
| 6 | К***0 | Ротор | |
| 7 | К***0 | Привод | |
| 8 | К***1 | Кронштейн | |
| 9 | К***9 | Прокладка | |
| 10 | К***2 | Направляющая | |
| 11 | К***1 | Направляющая | |
| 12 | К***А | Чистик | |
| 13 | К***5 | Опора | |
| 14 | К***3 | Компенсатор | |
| 15 | К***4 | Сухарь | |
| 16 | К***8 | Шайба | |
| 17 | К***1 | Прокладка | |
| 18 | К***1 | Прокладка | |
| 19 | К***5 | Штифт | |
| 20 | К***7 | Винт стопорный | |
| 21 | К***8 | Втулка | |
| 22 | К***1 | Болт | |
| 23 | К***4 | Гайка | |
| 24 | К***5 | Шайба | |
| 25 | К***9 | Шайба | |
| 26 | К***1 | Шайба | |
| 27 | П***1 | Гайка самостопорящаяся | |
| 28 | П***2 | Гайка самостопорящаяся | |
| 29 | Б***6 | Болт М8-6eх25-7796 | |
| 30 | Б***6 | Болт М10-6eх25-7796 | |
| 31 | Б***6 | Болт | |
| 32 | Б***6 | Болт М10-6eх40-7796 | |
| 33 | Б***6 | Болт М12-6eх25-7796 | |
| 34 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 35 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 36 | Ш***8 | Шайба | |
| 37 | Ш***8 | Шайба | |
| 38 | Ш***1 | Шайба C.10.01-11371 | |
| 39 | В***1 | Винт | |
| 40 | М***4 | Манжета | |
| 41 | П***8 | Подшипник | |
| 42 | П***D | Подшипник |
