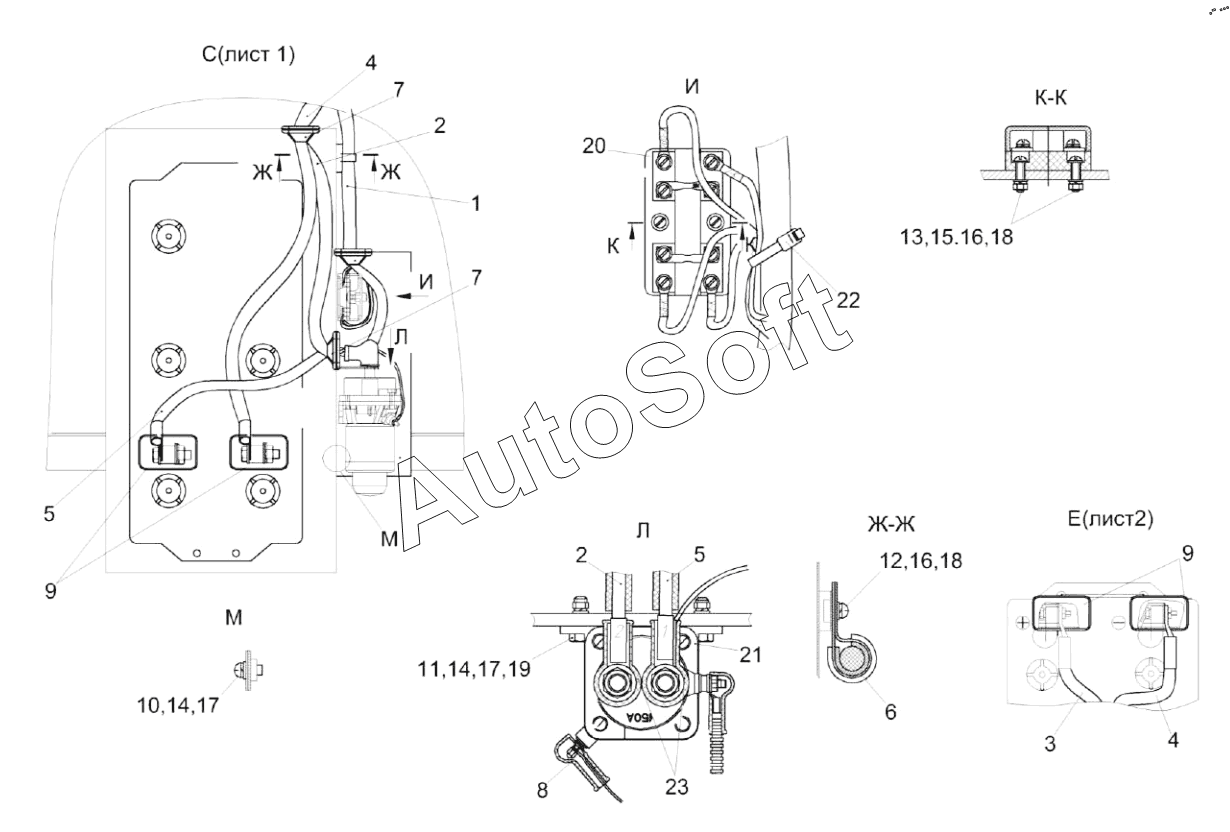

Каталог запасных частей к технике: Гомсельмаш ES4 (2023). Установка электрооборудования КП-4-0721000Б
12
23
22
21
20
19
18
18
17
17
16
16
15
14
14
13
11
10
9
9
8
7
7
6
5
5
4
4
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КП-4-0721000Б | К***Б | Установка электрооборудования | |
| 1 | К***Д | Жгут основной | |
| 2 | К***0 | Жгут "массы" | |
| 3 | К***Б | Жгут стартера | |
| 4 | К***0 | Жгут аккумуляторов промежуточный | |
| 5 | К***0 | Жгут выключателя "массы" | |
| 6 | К***4 | Хомут | |
| 7 | К***1 | Втулка | |
| 8 | К***6 | Колпачок | |
| 9 | У***1 | Чgxол аккумуляторного наконечника | |
| 10 | Б***8 | Болт | |
| 11 | Б***8 | Болт М6-6eх20-7798 | |
| 12 | В***3 | Винт | |
| 13 | В***3 | Винт | |
| 14 | Г***5 | Гайка М6-6G-5915 | |
| 15 | Г***7 | Гайка | |
| 16 | Ш***2 | Шайба 5 65Г-6402 | |
| 17 | Ш***2 | Шайба 6 65Г-6402 | |
| 18 | Ш***1 | Шайба | |
| 19 | Ш***1 | Шайба C.6.01-11371 | |
| 20 | 1***2 | Блок предохранителей | |
| 21 | 1***7 | Выключатель | |
| 22 | Л***я | Лента стяжная зубчатая | |
| 23 | Т***8 | Наконечник резиновый |
