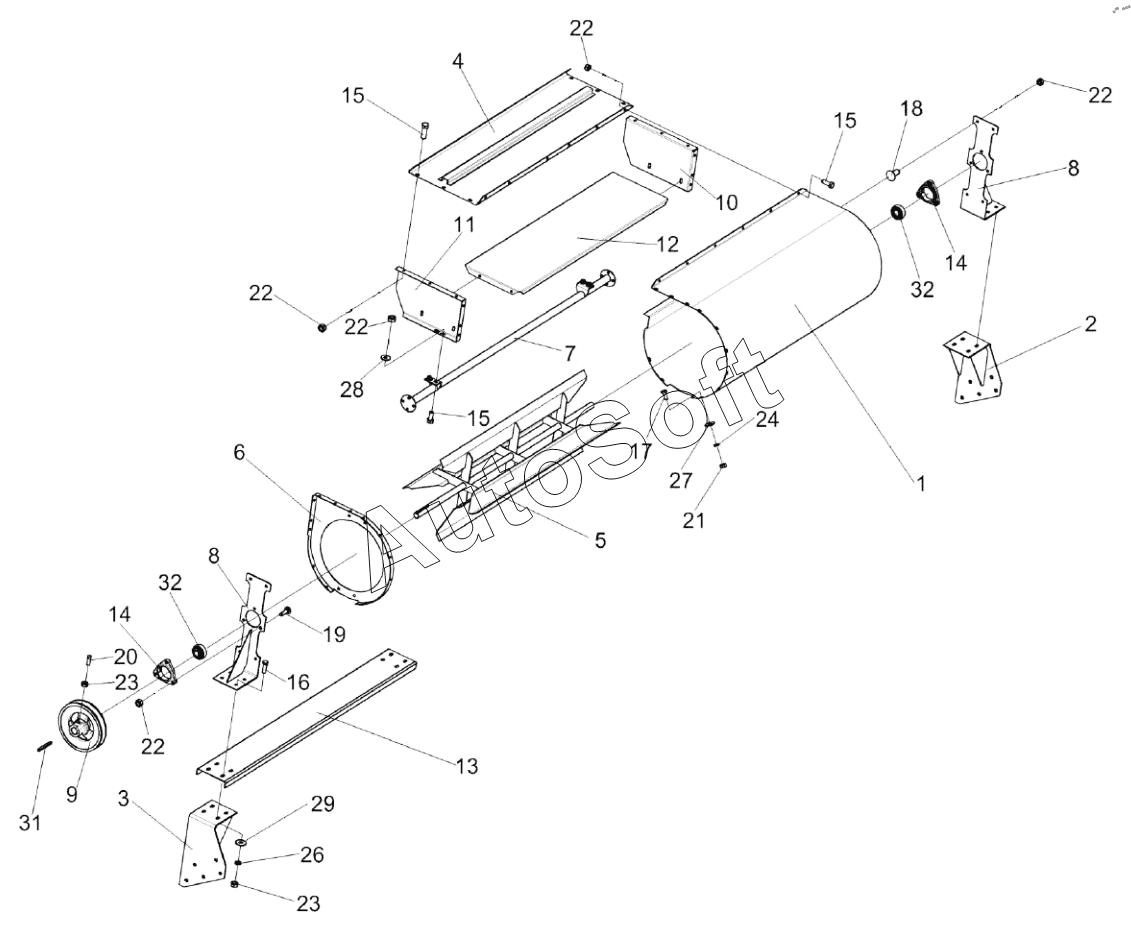

Каталог запасных частей к технике: Гомсельмаш ES4 (2023). Вентилятор КПС-4-0108000А
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
14
15
15
15
16
17
18
19
20
21
22
22
22
22
22
23
23
24
27
28
29
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КПС-4-0108000А | К***А | Вентилятор | |
| 1 | К***А | Корпус | |
| 2 | К***0 | Опора | |
| 3 | К***1 | Опора | |
| 4 | К***А | Крышка | |
| 5 | К***А | Крыльчатка | |
| 6 | К***0 | Боковина | |
| 7 | К***А | Труба | |
| 8 | К***0 | Кронштейн | |
| 9 | К***А | Шкив | |
| 10 | К***А | Боковина | |
| 11 | К***1 | Боковина | |
| 12 | К***А | Днище | |
| 13 | К***А | Швеллер | |
| 14 | К***5 | Корпус подшипника | |
| 15 | Б***G | Болт | |
| 16 | Б***G | Болт | |
| 17 | Б***8 | Болт М6-6eх14-7798 | |
| 18 | Б***2 | Болт | |
| 19 | Б***2 | Болт | |
| 20 | В***5 | Винт | |
| 21 | Г***5 | Гайка М6-6G-5915 | |
| 22 | Г***G | Гайка | |
| 23 | Г***5 | Гайка М10-6G-5915 | |
| 24 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 27 | Ш***8 | Шайба | |
| 28 | Ш***8 | Шайба | |
| 29 | Ш***8 | Шайба | |
| 31 | Ш***0 | Шпонка | |
| 32 | П***7 | Подшипник |
