Каталог запасных частей к технике: Гомсельмаш ES4 (2023). Устройство прижимное КП-4-0102490А
14
14
14
29
29
29
29
28
28
27
26
26
25
25
24
24
23
22
22
22
22
20
18
18
18
18
17
16
16
16
16
16
16
16
15
15
13
12
12
11
10
9
9
9
8
7
7
6
6
5
5
4
4
3
3
2
1
1

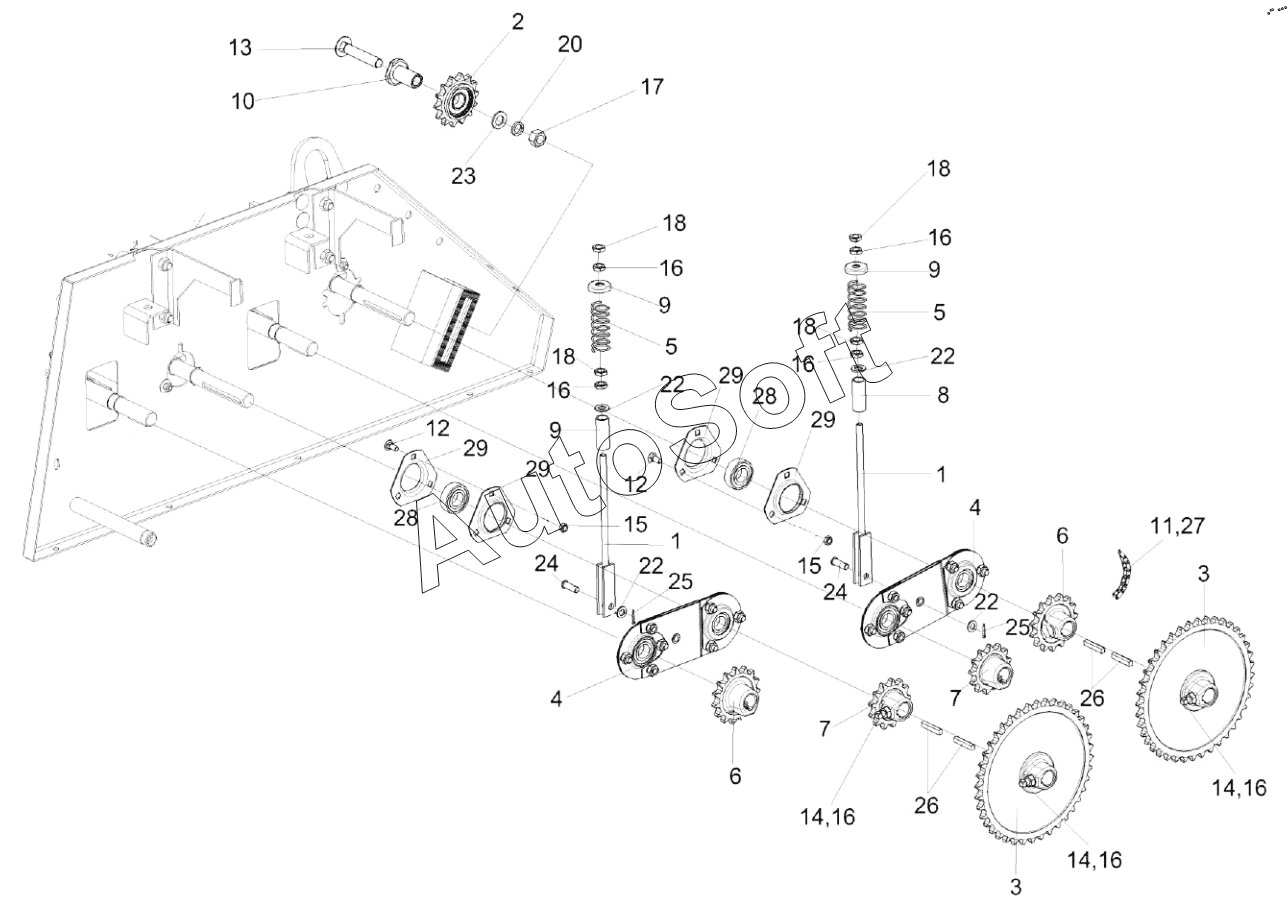

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КП-4-0102490А | К***А | Устройство прижимное | |
| 1 | К***0 | Вилка | |
| 2 | К***0 | Звездочка | |
| 3 | К***1 | Звездочка | |
| 4 | К***0 | Рычаг | |
| 5 | К***А | Пружина | |
| 6 | К***А | Звездочка | |
| 7 | К***1 | Звездочка | |
| 8 | К***А | Втулка | |
| 9 | К***А | Упор | |
| 10 | К***2 | Втулка | |
| 11 | Ц***8 | Цепь | |
| 12 | Б***2 | Болт М8-6ех20-7802 | |
| 13 | Б***2 | Болт | |
| 14 | В***5 | Винт | |
| 15 | Г***G | Гайка | |
| 16 | Г***5 | Гайка М10-6G-5915 | |
| 17 | Г***5 | Гайка М16-6G-5915 | |
| 18 | Г***5 | Гайка М10-6G-5915 | |
| 20 | Ш***2 | Шайба 16 65Г-6402 | |
| 22 | Ш***1 | Шайба С.10.01-11371 | |
| 23 | Ш***1 | Шайба С.16.01-11371 | |
| 24 | О***0 | Ось | |
| 25 | Ш***7 | Шплинт | |
| 26 | Ш***0 | Шпонка | |
| 27 | 1***6 | Звено соединительное | |
| 28 | П***1 | Подшипник | |
| 29 | P***2 | Корпус |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
