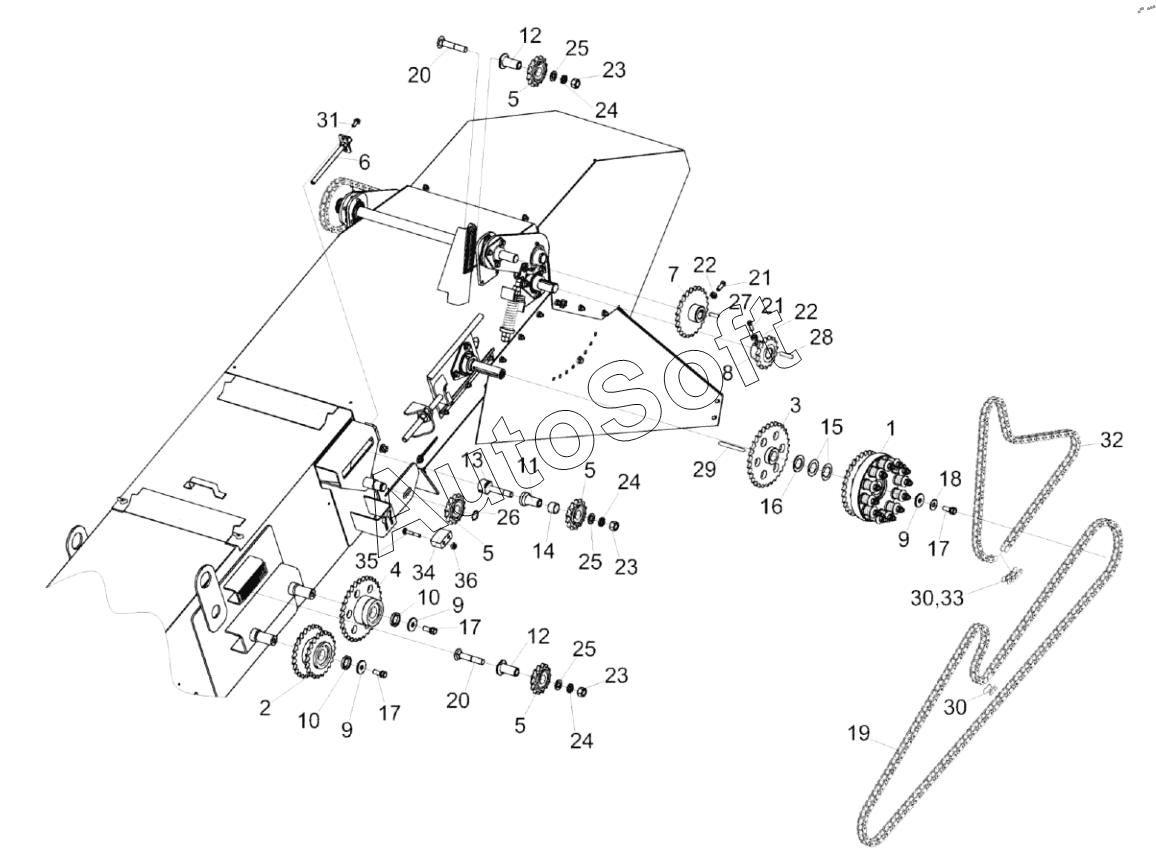

Каталог запасных частей к технике: Гомсельмаш ES4 (2023). Транспортёр передний КП-4-0103010А
28
19
20
20
21
21
22
22
23
23
23
24
24
24
25
25
25
26
27
18
29
30
30
31
32
33
34
35
36
9
9
9
1
2
3
4
5
5
5
5
6
7
8
10
10
11
12
12
13
14
15
16
17
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КП-4-0103010А | К***А | Транспортер передний | |
| 1 | К***0 | Муфта фрикционная | |
| 2 | К***Б | Блок звездочек | |
| 3 | К***Б | Звездочка | |
| 4 | К***А | Звездочка | |
| 5 | К***0 | Звездочка | |
| 6 | К***1 | Винт | |
| 7 | К***0 | Звездочка | |
| 8 | К***9 | Звездочка | |
| 9 | К***1 | Шайба | |
| 10 | К***4 | Втулка | |
| 11 | К***5 | Втулка | |
| 12 | К***2 | Втулка | |
| 13 | К***4 | Ось | |
| 14 | К***3 | Втулка | |
| 15 | К***А | Шайба | |
| 16 | К***2 | Шайба | |
| 17 | К***А | Болт | |
| 18 | П***4 | Шайба | |
| 19 | Ц***4 | Цепь | |
| 20 | Б***2 | Болт | |
| 21 | В***5 | Винт | |
| 22 | Г***5 | Гайка М10-6G-5915 | |
| 23 | Г***5 | Гайка М16-6G-5915 | |
| 24 | Ш***2 | Шайба 16Т 65Г-6402 | |
| 25 | Ш***1 | Шайба | |
| 26 | К***2 | Кольцо В25-13942 | |
| 27 | Ш***0 | Шпонка | |
| 28 | Ш***0 | Шпонка | |
| 29 | Ш***0 | Шпонка | |
| 30 | З***6 | Звено соединительное | |
| 31 | Б***G | Болт | |
| 32 | Ц***0 | Цепь | |
| 33 | З***6 | Звено переходное | |
| 34 | К***3 | Вкладыш | |
| 35 | Б***2 | Болт | |
| 36 | Г***G | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
